一种水产品低温驯化/唤醒箱的制作方法与工艺

本发明涉及水产养殖、运输设备，具体是一种水产品低温驯化/唤醒箱。

背景技术：
在水产品运输过程中，为了提高其存活率，增加经济效益，因此人们提出了一系列的水产品低温驯化/唤醒箱。其中水产品无水保活运输是一种新型的、高成活率、高效率、低成本、绿色安全的运输方法。其原理是通过物理降温的方式使水产品进入休眠状态后再进行无水保活运输。但在物理降温过程中，本领域技术人员仅采用加冰等方式达到降温的目的。为加快水产品无水活运技术的工业化生产与应用，提高操作效率，有必要研究一种能够精确调控水环境温度，保持恒温，保持水质清洁，提高充足溶氧量的全自动专用水产品低温驯化设备。

技术实现要素：

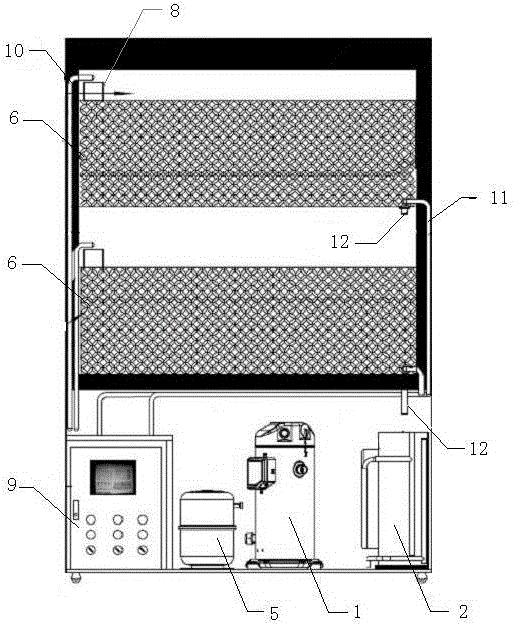

本发明的目的，就是为解决现有技术存在的问题，而设计了一种水产品低温驯化/唤醒箱，实现水箱内温度调节的自动化，保证水产产品的保活与驯养。本发明的技术方案为：一种水产品低温驯化/唤醒箱，包括设置在运输箱体内部的低温驯化水箱和设备箱，所述运输箱的上部分为低温驯化水箱，下部分为设备箱；低温驯化水箱顶部放置供水过滤装置，过滤杂质后自动流入水箱；设备箱内部布置制冷系统、循环水泵、蓄水箱、过滤器、及PLC控制系统。所述低温驯化水箱包括有两层独立的低温驯化水箱；每层低温驯化水箱的底部、顶部和三个侧面均设有保温层；所述上层低温驯化水箱上部留一个高50-100mm的空间，放置过滤器；低温驯化水箱顶部设有可以手动拆卸的保温盖。所述低温驯化水箱分上下两层；低温驯化水箱为玻璃水箱，玻璃水箱外不锈钢双层夹芯保温板。所述保温板的保温材料为聚氨酯喷涂发泡，容重≥42*9.8N/m3，面板为不锈钢。低温驯化水箱的侧面下部有回水管，回水管管口位置比水箱底部高1-3cm。所述制冷系统包括全封闭压缩机、微通道换热器、蒸发器。所述蒸发器采用壳管式蒸发器，换热管采用钛合金管及PVC管精制而成，蒸发器还带电加热管。所述循环水泵采用小流量水泵在每个低温驯化水箱内设有两台，循环水泵通过PLC控制系统控制；所述的PLC控制系统具有适合各品类水产品的温度控制程序。所述PLC控制系统包括控制器以及输入控制程序的彩色触摸屏；系统外部设有透明防护罩。所述运输箱体的正面镶嵌不锈钢保温层的双开式门。本发明的有益效果可通过上述方案得出：本发明方便移动运输，且带有冷源，可以移动降温。低温驯化水箱分两层，每层都充注少量淡水或海水，且两层温度分开控制，温度精度±0.5℃。控制箱带手控触摸屏，用户可通过触摸屏，选择“设定温度”或者“选择品种”，系统可自动识别需要的温度，并自动执行降温或加热程序，方便快捷。本发明通过循环水泵将降温或升温的循环水注入低温驯化水箱中，使低温驯化水箱达到指定温度，不伤害水中水产品，能够起到低温驯化作用，促进无水保活效果的达到最佳状态。本发明既适合于进行低温驯化水产品，还适合于有水保活运输，用于实验室，设备运行独立不需要另外购置辅助器材，适用范围广泛。由此可见，本发明与现有技术相比具有实质性特点和进步，其实施的有益效果也是显而易见的。附图说明：图1为本发明的结构示意图；图2为本发明去掉左侧门的立体结构示意图；图3为本发明系统流程图。其中，1、制冷压缩机，2、微通道风冷换热器，3、高压储液器，4、电子膨胀阀，5、钛管蒸发器，6、低温驯化水箱，7、循环水泵，8、过滤器与供氧设施，9、PLC控制柜，10、供水管，11、回水管，12、放水口。具体实施方式：为了更好地理解本发明，下面结合附图来详细解释本发明的实施方式。具体实施方式：如图1所示，一种水产品低温驯化/唤醒箱，包括设置在运输箱体内部的上部分为低温驯化水箱6，下部分为设备箱；设备箱内部布置制冷压缩机1、循环水泵7、微通道风冷换热器2，高压储液器3、电子膨胀阀4、钛管蒸发器5、蓄水箱、过滤器与供氧设施8、及PLC控制柜9等。驯化/唤醒箱的箱体用铝塑型材框架结构，整体外形尺寸设计长1400*宽650*高1800mm。分上下两部分：上部分包含有低温驯化水箱6，下部分为设备箱。低温驯化水箱6采用8mm的玻璃制作，按1200*450*350做上下两层，每层储水高度350mm。低温驯化水箱6底部、顶部和三个侧面各加100mm的不锈钢双层夹芯保温板，保温材料为聚氨酯喷涂发泡，容重≥42*9.8N/m3，面板为0.45mm的304不锈钢。低温驯化水箱6顶部的保温层是可以手动拆卸的，便于产品的放入和取出。水箱的正面（1200mm的一面）镶嵌不锈钢保温双开门。低温驯化水箱6每层深度350mm。上层水箱上部留一个高约100mm的空间，放置过滤器。下层上部留一个高度200mm的空间，与下层相通，方便下层取放水产。从制冷系统供过来的低温水，经过低温驯化水箱6顶部放置的供水过滤装置，过滤杂质后自动流入低温驯化水箱6中。低温驯化水箱6的侧面下部有回水管11，回水管11管口位置比低温驯化水箱6底部略高2cm，防止清理低温驯化水箱6时，污水流入回水管11。低温驯化水箱6内采用水族箱专用空气泵给水箱供氧。低温驯化水箱6底部设有放水口12，便于定期清洗水箱时，将污水排出。制冷压缩机1采用全封闭压缩机，配套为微通道风冷换热器2，安装下部设备箱中。上述的制制冷系统中，冷剂采用环保制冷剂R404A。微通道风冷换热器2是是指由1mm厚，12mm宽，内部有许多0.5mm的微小通道的换热管组成的换热器。蒸发器采用壳管式的钛管蒸发器5。换热管采用钛合金管及PVC管精制而成，彻底杜绝了因海水腐蚀蒸发器而产生的系统故障，同时具备良好的保温效果。钛管蒸发器5带电加热管，当低温驯化水箱6需要加温时，程序自动接通电加热管。蒸发器的供液管上设有电子膨胀阀4，电子膨胀阀4通过一个步数范围500步的二极步进电机比例控制校准杆滑行，具有扩展的工作范围和精确的控制，控制精准；能根据设定值和对瞬变的快速响应来校正机械平衡，保证了对过热控制具有良好的稳定性；比例控制还确保了制冷剂管路中没有压力波动，更好的控制制冷剂返回压缩机。循环水泵7采用四台小流量水泵，每个低温驯化水箱两台，每台流量2000ml/min，可根据需要的降温速率，用PLC控制水泵开启的数量。控制系统集成在PLC控制柜9内：控制器采用PLC控制器，配套一只7寸彩色触摸屏，外做透明防护罩，防护等级不低于IP54，具有防海水腐蚀的能力。可以控制两层低温驯化水箱6温度。PLC内置若干产品温度控制程序，可通过触摸屏界面，直接选取需要的产品程序。使用操作如下：（一）制冷降温1、水箱控制温度：各个低温驯化水箱的最终设定温度范围有：大于等于-2℃所述的PLC控制系统具有适合各品类水产品的温度控制程序，小于等于15℃。具体设定温度值，由暂养产品来确定，在PLC触摸屏上可手动选择。2、降温速率：分三个温度阶段：第一阶段：30℃-12℃，降温速率：2-3℃/h；第二阶段：12℃-6℃，降温速率：1℃/h；第三阶段：6℃-2℃，降温速率：0.5℃/h。3、负荷计算：整个低温驯化水箱制冷系统最大负荷2.65KW，最小负荷0.44KW。每层低温驯化水箱的最大负荷是1.325KW，最小负荷是0.22KW。（二）加热升温1、水箱控制温度：各个低温驯化水箱的最终设定温度范围有：0℃-30℃。具体设定温度值，由暂养产品来确定，在PLC触摸屏上可手动选择。2、升温速率：分两个温度阶段：第一阶段：2℃-10℃，升温速率：1℃/h；第二阶段：10℃-30℃，降温速率：2-3℃/h。3、负荷计算：整个低温驯化水箱加热时最大负荷2.95KW，最小负荷0.88KW。每层低温驯化水箱的最大加热负荷是1.475KW，中间负荷是0.885KW，最小负荷是0.44KW。上述说明并非是对本发明的限制，本发明也并不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也应属于本发明的保护范围。
