一种多功能修整装置的制作方法

本发明涉及农业机械技术领域，具体涉及一种多功能修整装置。

背景技术：

水稻、小麦、饲料草类等立状农作物在成熟后需要进行收割，现有技术中，大面积水稻、小麦或饲料草类农作物在收割时，大多采用大型收割机对大面积的水稻、小麦或饲料草类农作物进行收割，当水稻、小麦或饲料草类农作物种植于丘陵地区等小面积种植范围时，往往无法实现使用大型收割机进行收割，此时水稻和小麦等农作物的收割程序较为复杂繁琐，不能够实现小型农具的收割功能，并且传统的农作物收割机不能兼具草坪修剪功能，功能较为单一，使用效果不佳，而针对草坪修剪使用的机械化修剪器常常有不能到达的修剪区域，往往不能将草坪进行彻底修剪，修剪效果不佳，针对上述问题，特设计本发明加以解决。

技术实现要素：

本发明的目的在于提供一种能够简化水稻及小麦等的收割程序，节省人力，能够极大的提高农作物收割速度的多功能修整装置。

为实现上述目的，本发明提供如下技术方案：

一种多功能修整装置，包括定向条、手柄、锁紧螺母、螺杆、滚轮以及修剪刀片，修剪刀片前端设有刀口，修剪刀片中部连接连杆，连杆端部连接滚轮，修剪刀片末端连接手柄，修剪刀片两侧位置分别连接定向条。

作为上述技术的进一步改进，所述刀口上设有凹槽。

作为上述技术的进一步改进，所述刀口为锯齿状。

作为上述技术的进一步改进，所述修剪刀片中部通过螺杆和锁紧螺母连接连杆。

作为上述技术的进一步改进，所述手柄设有2个。

作为上述技术的进一步改进，所述2个手柄之间设有弹簧。

作为上述技术的进一步改进，所述定向条设有2个。

作为上述技术的进一步改进，所述修剪刀片两侧位置通过活动件分别连接定向条。

与现有技术相比，本发明的有益效果是：通过可调节高度的滚轮结构，使得活动式修剪刀片具有不同高度农作物或草坪的收割或修剪功能，主要针对水稻、小麦或饲料草类等立状农作物的收割，能够实现小型机械的多功能使用，尤其在丘陵地区，能够简化水稻及小麦等的收割程序，节省人力，极大的提高了农作物的收割速度，能够实现草坪的修剪功能，通过对草坪修剪面高度的调整，可以实现修剪面紧贴地面，快速高效的修剪草坪，是家庭及道路绿化修剪的好帮手，草坪修剪的更加彻底，并且可以对传统机械化修剪器不能到达的区域进行修剪。

附图说明

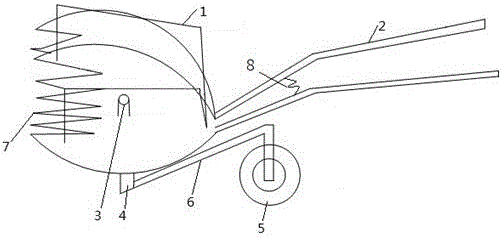

图1为本发明的结构示意图；

图2为本发明的侧视图。

图中：1-定向条、2-手柄、3-锁紧螺母、4-螺杆、5-滚轮、6-连杆、7-修剪刀片、8-弹簧。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

一种多功能修整装置，包括定向条1、手柄2、锁紧螺母3、螺杆4、滚轮5以及修剪刀片7，修剪刀片7前端设有刀口，刀口上设有凹槽，通过凹槽能够有效防止农作物在收割时，发生向外滑动现象，加强农作物收割效率，刀口为锯齿状，修剪刀片7中部通过螺杆4和锁紧螺母3连接连杆6，通过螺杆4和锁紧螺母3结构，能够调节滚轮5的高度，适用性更广，连杆6端部连接滚轮5，修剪刀片7末端连接手柄2，手柄2设有2个，2个手柄2之间设有弹簧8，弹簧8设于靠近修剪刀片7的位置，修剪刀片7两侧位置通过活动件分别连接定向条1，定向条1设有2个，定向条1主要起到定向和收集农作物切断后茎的作用，使其能够倒向一定的方向，便于进行收割。

本发明工作时，修剪刀片7前端设有刀口，刀口为锯齿状，主要用于收割农作物或是修剪草坪，修剪刀片7的锯齿状刀口内设有凹槽，当修剪刀片7收割农作物或修剪草坪时，通过凹槽能够固定农作物的茎不会向外滑动，修剪刀片7中部通过螺杆4和锁紧螺母3连接连杆6，连杆6端部连接滚轮5，通过调节螺杆4和锁紧螺母3能够调节滚轮5的高度变化，随着滚轮5高度的调节变化，能够实现不同高度农作物的收割或者草坪的修剪，适用性广，使用更加便捷，修剪刀片7末端连接手柄2，手柄2设有2个，使用手柄2结构，能够便于使用者进行握持，推动多功能修整装置进行移动，修剪刀片7两侧位置通过活动件分别连接定向条1，定向条1设有2个，则定向条1能够进行一定范围内的活动，能够展开或收起，通过两个定向条1能够将切断后的农作物的茎进行定向和收集，使得农作物能够倒向某一方向，本发明通过可调节高度的滚轮5结构，使得活动式修剪刀片7具有不同高度农作物或草坪的收割或修剪功能，主要针对水稻、小麦或饲料草类等立状农作物的收割，能够实现小型机械的多功能使用，尤其在丘陵地区，能够简化水稻及小麦等的收割程序，节省人力，极大的提高了农作物的收割速度，能够实现草坪的修剪功能，通过对草坪修剪面高度的调整，可以实现修剪面紧贴地面，快速高效的修剪草坪，是家庭及道路绿化修剪的好帮手，草坪修剪的更加彻底，并且可以对传统机械化修剪器不能到达的区域进行修剪。

以上所述仅为本发明较佳的实施例，并非因此限制本发明的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本发明说明书及图示内容作出的等同替换和显而易见的变化所得到的方案，均应当包含在本发明的保护范围内。
