一种荞麦点播播种机构的制作方法

本发明属于农业机械设备技术领域，具体涉及一种荞麦点播播种机构。

背景技术：

陕北是全国粮食的主要生产基地，荞麦种植占主导地位，很多地方还是靠人工种植，撒播，不仅耗费大量人力，而且劳动效率低，随着农业机械化的发展，目前虽有农用播种机的装置，但只能开沟播种，因陕北属于干旱地区，播后很容易地表干燥，而且出苗率不高。如果采用穴播，需要大量劳动力进行手动播种。

技术实现要素：

本发明的目的在于提供一种荞麦点播播种机构，以克服上述现有技术存在的缺陷，很大程度上实现了农业全自动化播种，使农民从繁重的劳动中解脱出来。

为达到上述目的，本发明采用如下技术方案：

本发明提供的一种荞麦点播播种机构，包括车体，所述车体的尾部机架上安装有整地装置，所述整地装置上安装有播种装置。

优选地，所述播种装置包括播种支架，所述播种支架上安装有若干个播种轮，所述播种轮的内腔为储种室，同时，所述播种轮的周向外侧均布有若干个排种口，所述排种口的端口为圆弧形结构。

优选地，所述排种口的下端安装有取种器，所述排种口通过取种器与储种室相连通。

优选地，所述取种器内放置有2-4粒种子。

优选地，所述播种轮的内腔还设置有储肥室，所述储肥室与储种室互相独立设置，且所述储肥室的周向外侧均布若干个排肥口，所述排肥口通过安装在其下端的取肥器与储肥室相连通，同时，所述排肥口的端口为圆弧形结构。

优选地，所述排种口和排肥口均为鸭嘴型结构。

优选地，所述整地装置包括第一悬梁和第二悬梁，所述第一悬梁和第二悬梁平行放置，且第一悬梁和第二悬梁的两端均通过连接件连接；所述第二悬梁上安装有刮杠。

优选地，所述刮杠包括第一刮杠和第二刮杠，所述第一刮杠和第二刮杠呈A型结构连接，且两者之间的夹角为120°。

优选地，所述第二悬梁的中心位置上设置有竖直向上的上悬梁，所述整地装置通过上悬梁安装在车体尾部机架上。

与现有技术相比，本发明的有益效果是：

本发明提供的一种荞麦点播播种机构，是通过车体本体牵引播种轮自动旋转，而播种轮在旋转的过程中实现种子的自动点播，解决了现有人工点播的问题，同时，由于排种口均布在播种轮的周向外侧上，解决了撒播种植密度不均匀，工作效率低的问题。并且在播种前通过整地装置对地表的土块和拖拉机轮痕进行整平，使得地表不易有杂草同时也不易卡土，在很大程度上实现了农业全自动化的播种，大大节省了劳动力，而且提高了工作率，出苗后，株距均匀行距一致，使粮食增产增收。

进一步的，由于取种器内能够容纳2-4粒种子，能够实现在点播的时候，控制每穴的种子粒不超过4粒。

进一步的，采用鸭嘴型结构的排种口和排肥口，在点播时利于开张落种，而且不易粘土，能够保持土壤水分，出苗率高，使用方便。

进一步的，整地装置中所使用的刮杠呈A字型设置，该装置左右对称，受力平衡，工作可靠，一般拖拉机下田即可进行作业。

附图说明

图1是整地装置结构示意图；

图2是播种装置结构示意图；

图3是播种轮的结构示意图；

其中，1、刮杠 2、固定杆 3、上悬梁 4、拉杆 5、固定梁 6、第一悬梁 7、第三悬梁 8、第二悬梁 9、播种支架 10、播种轮 11、排种口 12、排肥口 13、装肥口 14、播种轮内腔 15、取种器 16、取肥器。

具体实施方式

下面结合附图对本发明作进一步详细描述。

本发明提供的一种荞麦点播播种机构，包括车体，所述车体的尾部机架上安装有整地装置，所述整地装置上安装有播种装置。

如图1所示，所述整地装置包括第一悬梁6和第二悬梁8，所述第一悬梁6和第二悬梁8平行放置，且两者的两端之间均通过连接件连接，且所述两个连接件之间还安装有第三悬梁7，所述第三悬梁7与第一悬梁6和第二悬梁8互相平行。

所述第二悬梁8上设置有两根固定杆2，所述固定杆上安装有刮杠1，所述刮杠1与两根固定杆2滑动连接，便于在固定杆2上做上下移动。

所述刮杠1包括第一刮杠和第二刮杠，所述第一刮杠和第二刮杠呈A型结构连接，且两者之间的夹角为120°。

所述第二悬梁8的中心位置上设置有竖直向上的上悬梁3，所述上悬梁3安装在车体尾部机架上。所述车体通过上悬梁3带动第二悬梁8运动。

为了使整地装置的稳固性，在上悬梁3和第一悬梁6之间设置有拉杆4。

所述第一悬梁6上焊接有固定梁5，所述播种装置安装在固定梁5上。

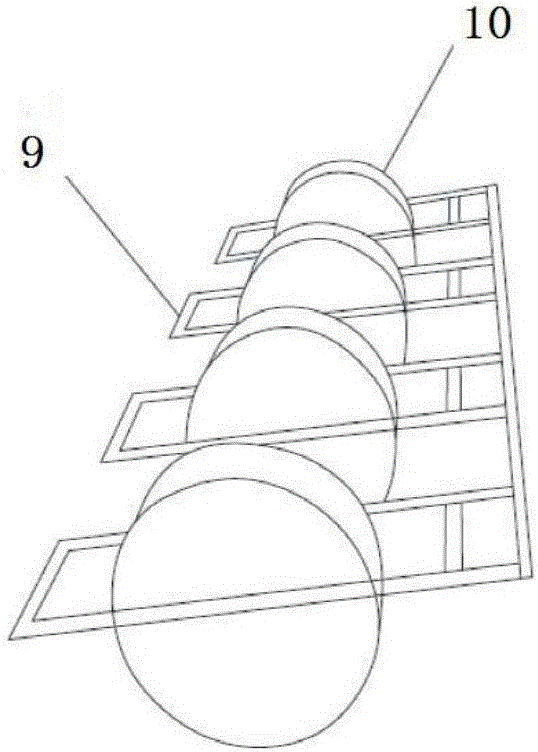

如图2所示，所述播种装置包括播种支架9，所述播种支架9上设有五个矩形框，所述每个矩形框中安装有一个播种轮10，且所述五个播种轮10等距分布在同心轴上，同时，每个播种轴左侧播种，右侧播肥。

如图3所示，所述播种轮10的内腔14分为两部分，一部分为储种室，另一部分为储肥室。同时，所述储种室的周向外侧均布有七个排种口11，所述储肥室的周向外侧均布有七个排肥口12。所述排种口11和排肥口12均为鸭嘴型结构，所述排种口11和排肥口12的端口为圆弧形结构，保证了在点播时利于排种口11和排肥口12的开张落种，并且不易卡土。

所述播种轮10的外侧周向上还设有装种口和装肥口13，所述装种口与储种室相连通，所述装肥口13与储肥室相连通。

所述排种口11的下端还安装有仅能容纳2-4粒种子的取种器15，所述排种口11通过取种器15与储种室相连通；所述排肥口12的下端安装有取肥器16，所述排肥口12通过取肥器16与储肥室相连通。

下面对本发明的实施过程作进一步详细说明：

本发明采用拖拉机作为动力装置且耕幅大于拖拉机后轴外缘，适用范围较大，播后无轮痕，所以地表平整。

所述拖拉机通过上悬梁3与整地装置连接，通过刮杠1将地整平，同时，通过整地装置带动播种轮6转动，当播种轮6旋转时，储种室中的种子落入到取种器15中，储肥室中的肥料落入到取肥器16中，完成种子和肥料的自动取种、取肥。

当取种器15和取肥器16旋转至下端时，种子和肥料依靠自身重力向下掉落，此时，鸭嘴型结构的排种口11和排肥口12刚好开张，并伸至土地内，种子和肥料顺利落入土内，完成播种。本发明结构简单，实用方便，实用范围广，增产增收。
