一种蘑菇养殖装置的制作方法

本发明涉及食用菌的培育和养殖技术领域，具体涉及到一种蘑菇养殖装置。

背景技术：

蘑菇由于适口性好，又具有很高的营养价值，因此使得很多人开始人工培育蘑菇，但是蘑菇在适宜的湿度和温度下他会急速生长，由于采摘不及时，往往造成大量蘑菇长大变老，使得口感差，且嚼不动，从而影响销售，甚至滞销，给养殖户带来经济损失；当天气变冷蘑菇生长速度减慢，市场蘑菇供应不足，此时又导致蘑菇价格高行情好，养殖户却没有蘑菇供应，进而导致养殖户错过好的行情，除此之外，现有的大棚蘑菇养殖多为传统的养殖模式，对于大棚内部的湿度和温度的掌控完全依靠个人经验，在现实中，蘑菇生长时温度和氧气不可能同时保证，尤其是在冬天，为了提高大棚内部温度，将大棚密封，但是密封时又造成蘑菇缺氧，从而出现蘑菇只长杆而不长叶子的现象，因此一种可以控制蘑菇生长和室内温度湿度调节的装置有待开发。

技术实现要素：

本发明要解决的技术问题是提供一种蘑菇养殖装置。

为了解决上述技术问题，本发明的技术方案为:一种蘑菇养殖装置，包括大棚；

所述大棚的正面设有温度调节器，且所述温度调节器固定在正面的左上角，在大棚正前面设有门，所述门的上部设有液晶触控屏，在液晶触控屏的右下侧设有把手，且在把手的右下侧设有PLC控制器，在门的正上端设有风机I，在大棚的正后面设有蓄水池，所述蓄水池固定在地面上，在蓄水池的内部设有水泵，且在蓄水池的右下角设有风机II，在蓄水池的正上端设有电机，所述电机和所述风机II固定在大棚的正后面的墙体上，所述大棚的内部设有导轨，且所述导轨固定在大棚内部的中上端；

所述导轨的内部设有滑块，且在导轨的下面设有轴承座，所述轴承座连接在电机上，所述滑块固定在轴承座的左右两端，在轴承座的下端设有固定支架，所述固定支架的左右两端设有温湿度传感器，且在固定支架的下端设有雾化喷头；

所述电机设有电机轴，所述电机轴连接在轴承座上，在电机的下端设有管线支架，在管线支架上悬挂有高压软管，所述高压软管两端分别连接在水泵和雾化喷头上。

作为本发明一种优选的技术方案，所述电机轴制成外螺纹和轴承座为活动连接。

作为本发明一种优选的技术方案，所述风机I固定在大棚正前面的上端，所述风机II固定在大棚正后面的下端。

作为本发明一种优选的技术方案，所述大棚的各个墙面均使用夹芯板组成。

作为本发明一种优选的技术方案，所述导轨，所述滑块采用不锈钢制成。

作为本发明一种优选的技术方案，所述电机采用YE系列低速电机，且工作电压为220V。

作为本发明一种优选的技术方案，所述温度调节器的温度调节范围在零下5摄氏度至25摄氏度。

作为本发明一种优选的技术方案，所述液晶触控屏上设有3-4个触控按钮。

与现有技术相比，本发明的有益效果是：由于采用电机、电机轴和轴承座配合工作，从而使得轴承座在电机的带动下可以在大棚内部进行前后移动，同时配合雾化喷头，进行室内雾化浇水，提供蘑菇生长时需要的水分，也保证了大棚内部的湿度，进而实现了机械化控制大棚内部湿度和蘑菇生长时需要的水分，采用温度调节器，PLC控制器，温湿度传感器，由于温湿度传感器将大棚内部的温度反馈给PLC控制器，此时PLC控制器将控制温度调节器升温或是降温，从而控制大棚内部温度，控制蘑菇生长需要的温度，进而实现了蘑菇计划生产，由于采用风机从而可以给大棚内部提供新鲜空气，保证蘑菇不会只长杆子而不长叶子，实现了温度和氧气的同时供给保障蘑菇生长。

附图说明

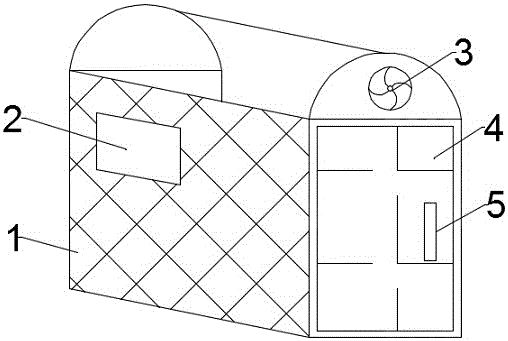

图1为本发明整体结构示意图；

图2为大棚内部结构示意图；

图3为本发明的门结构示意图；

图4为本发明电机和轴承座连接示意图；

图5为大棚正背面结构示意图

图6为本发明的导轨结构示意图。

图中：1-大棚；2-温度调节器；3-风机I；4-门；5-把手；6-液晶触控屏；7-PLC控制器；8-导轨；9-轴承座；10-滑块；11-雾化喷头；12-电机；13-电机轴；14-高压软管；15-管线支架；16-蓄水池；17-水泵；18-风机II;19-温湿度传感器;20-固定支架。

具体实施方式

下面结合附图对本发明的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本发明，但并不构成对本发明的限定。此外，下面所描述的本发明各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。

实施例

请参阅图1、图2、图3、图4、图5和图6，本发明提供一种技术方案：一种蘑菇养殖装置，包括大棚1，由于大棚1的墙体使用夹芯板制成，由于夹芯板不仅结实耐用，而且还具有很好的隔热保温作用，在大棚1的正面设有温度调节器2，且温度调节器2固定在正面的左上角，由于温度调节器2的温度调控范围为-5至25摄氏度，当蘑菇在-5摄氏度时蘑菇停止生长，当在25摄氏度时正好是蘑菇生长时最好的温度，从而控制了蘑菇生长，实现了计划生产，在大棚1正前面设有门4，在门4的上部设有液晶触控屏6，在液晶触控屏6上设有多个触控按钮，方便设置温度，同时避免了机械按钮易坏的问题，在液晶触控屏6的右下侧设有把手5，且在把手5的右下侧设有PLC控制器7，在门4的正上端设有风机I3，在大棚1的正后面设有蓄水池16，且蓄水池16固定在地面上，在蓄水池16的内部设有水泵17，且在蓄水池16的右下角设有风机II18，在蓄水池16的正上端设有电机12，电机12和风机II18固定在大棚1的正后面的墙体上，在大棚1的内部设有导轨8，且导轨8固定在大棚1内部的中上端，由于风机I3和风机II18采用一上一下的形式，当风机I3向大棚1供氧时，风机II18即为向外排气，使得风机工作时可以有效的进行氧气补充，不至于形成涡流，进而保证了氧气的全面覆盖；

在导轨8的内部设有滑块10，由于滑块10和导轨8采用不锈钢制成，进而使得导轨8和滑块10在大棚1内部的高湿度的环境下不会上锈，保证了使用时限，且在导轨8的下面设有轴承座9，轴承座9连接在电机12上，同时滑块10固定在轴承座9的左右两端，在轴承座9的下端设有固定支架20，在固定支架20的左右两端设有温湿度传感器19，且在固定支架20的下端设有雾化喷头11；

在电机12上设有电机轴13，电机轴13通过外螺纹连接在轴承座9上，为轴承座9提供动力来源，且采用YE系列低速电机，工作电压为220V，进而保证了用电方便，且工作可靠，在电机12的下端设有管线支架15，在管线支架15上悬挂有高压软管14，所述高压软管14两端分别连接在水泵17和雾化喷头11上。

本发明的特点体现在：由于设置温度调节器2，可以调节大棚温度，由于设置的水泵17配合雾化喷头11，进而保证大棚1内部湿度，由于设置PLC控制器7配合温湿度传感器19，进而可以控制各个单元以保证大棚1内部湿度、温度可以有效控制，进而实现了蘑菇的计划生产。

本发明的优越性体现在：由于温湿度得以控制，进而控制蘑菇生长，使蘑菇生长，完全掌控在养殖户手中，养殖户可以根据市场行情来调节蘑菇生产，进而避免了蘑菇“生不逢时”的遗憾。

本发明的工作原理是：PLC控制器的工作原理是，人工通过液晶触控屏6上的触控按钮，设置温度和湿度值，并存入PLC控制器7内，在工作时，PLC控制器7接受温湿度传感器19反馈的温度和湿度信息，并比对存入的温度和湿度值，从而控制各个工作单元工作。

使用时，接通电源后，风机I3和风机II18，开始向大棚1内部通风供氧；

当需要浇水时：通过液晶触控屏6上的触控按钮，启动电机12，水泵17，此时电机12带动电机轴13旋转，同时电机轴13上的轴承座9，在电机轴13上前后移动，水泵17将水通过高压软管14送入雾化喷头11，对蘑菇进行洒水以保证蘑菇生长时需要的水分，同时增加大棚1内部的湿度；

当需要蘑菇快速生长时：通过液晶触控屏6上的触控按钮，启动温度调节器2，此时温湿度传感器19，实时向PLC控制器反馈大棚1内部温度和湿度信息，当湿度不足时，启动电机12，水泵17，向大棚1内部补水，当大棚内部温度不够时启动温度调节器2，增加大棚1内部温度，直至25摄氏度，促进蘑菇生长；

当需要降低蘑菇生长速度时：启动温度调节器2，对大棚1内部进行降温，降湿，降低蘑菇生长速度。

以上结合附图对本发明的实施方式作了详细说明，但本发明不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本发明原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本发明的保护范围内。
