草坪培植保护垫的制作方法

本实用新型涉及草坪培植保护技术，具体是一种草坪培植保护垫。

背景技术：

草坪培植是城市景观设计、园林栽培、道路绿化中的重要基础环节。在草坪培植过程中，为了保证草坪培植质量，需要对草坪进行保护（例如保水、保温、保湿、透气等）。在现有技术条件下，草坪培植保护主要是采用覆盖草帘的方法来进行的。实践表明，此种方法由于自身原理所限，存在如下问题：其一，草帘无法对草坪进行增肥，由此制约了培植质量的提高。其二，草帘无法重复使用，导致其使用成本高，由此导致培植成本高。其三，草帘的外形不美观，由此影响美观性。基于此，有必要发明一种全新的草坪培植保护装置，以解决现有草坪培植保护方法制约培植质量的提高、导致培植成本高、影响美观性的问题。

技术实现要素：

本实用新型为了解决现有草坪培植保护方法制约培植质量的提高、导致培植成本高、影响美观性的问题，提供了一种草坪培植保护垫。

本实用新型是采用如下技术方案实现的：

草坪培植保护垫，包括底层部分和顶层部分；

所述底层部分包括底层垫体；底层垫体的表面均布开设有若干个上下贯通的底层漏孔；底层垫体的上表面垂直固定有M+1排立柱，且每排立柱均包括N+1个立柱；各个立柱的高度一致；底层垫体的上表面垂直固定有M+1排底层横向隔筋，且每排底层横向隔筋均包括N条底层横向隔筋；各条底层横向隔筋的高度一致，且各条底层横向隔筋的高度小于各个立柱的高度；底层垫体的上表面垂直固定有N+1列底层纵向隔筋，且每列底层纵向隔筋均包括M条底层纵向隔筋；各条底层纵向隔筋的高度一致，且各条底层纵向隔筋的高度等于各条底层横向隔筋的高度；底层垫体、各个立柱、各条底层横向隔筋、各条底层纵向隔筋共同围合构成M×N个开口向上的矩形凹腔；

所述顶层部分包括顶层垫体；顶层垫体的表面均布开设有若干个上下贯通的顶层漏孔；顶层垫体的下表面垂直固定有M+1排套筒，且每排套筒均包括N+1个套筒；各个套筒的高度一致；顶层垫体的下表面垂直固定有M+1排顶层横向隔筋，且每排顶层横向隔筋均包括N条顶层横向隔筋；各条顶层横向隔筋的高度一致，且各条顶层横向隔筋的高度等于各个套筒的高度；顶层垫体的下表面垂直固定有N+1列顶层纵向隔筋，且每列顶层纵向隔筋均包括M条顶层纵向隔筋；各条顶层纵向隔筋的高度一致，且各条顶层纵向隔筋的高度等于各条顶层横向隔筋的高度；顶层垫体、各个套筒、各条顶层横向隔筋、各条顶层纵向隔筋共同围合构成M×N个开口向下的矩形凹腔；

各个套筒一一对应可拆卸地套设于各个立柱的上部；M、N均为正整数。

具体使用过程如下：首先，在各个开口向上的矩形凹腔内填充吸水性强、保水性强、通透性强的营养介质（例如腐殖质、有机质等），并将营养介质压实。然后，将各个套筒一一对应套设于各个立柱的上部，使得底层部分和顶层部分组合成为盒状垫体。然后，将盒状垫体覆盖于培植的草坪上，即可对草坪进行保水、保温、保湿、透气。在此过程中，还可以向盒状垫体浇水，水流依次通过顶层漏孔、营养介质、底层漏孔缓慢渗入草坪，由此对草坪进行增肥。使用完毕后，将各个套筒从各个立柱上拆卸下来，使得底层部分和顶层部分相互分离，然后分别将底层部分和顶层部分进行打卷，留待下次使用。

基于上述过程，与现有草坪培植保护方法相比，本实用新型所述的草坪培植保护垫通过采用全新的盒状垫体结构，实现了对草坪进行保水、保温、保湿、透气、增肥，由此具备了如下优点：其一，本实用新型实现了对草坪进行增肥，由此进一步提高了培植质量。其二，本实用新型可以重复使用，大幅降低了使用成本，由此大幅降低了培植成本。其三，本实用新型的外形更加美观，由此保证了美观性。

本实用新型结构合理、设计巧妙，有效解决了现有草坪培植保护方法制约培植质量的提高、导致培植成本高、影响美观性的问题，适用于草坪培植保护。

附图说明

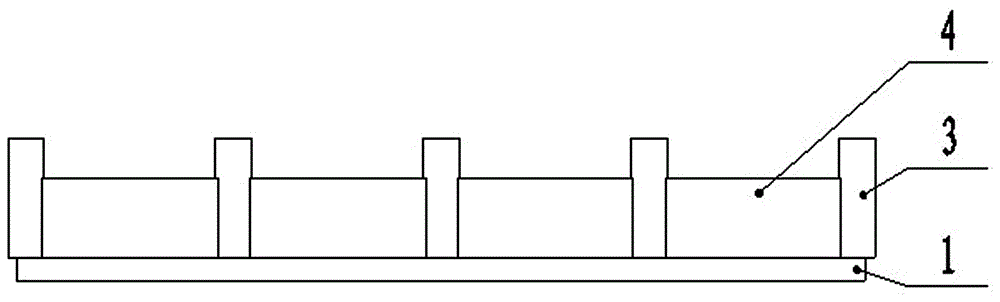

图1是本实用新型中底层部分的结构示意图。

图2是图1的仰视图。

图3是本实用新型中顶层部分的结构示意图。

图4是图3的俯视图。

图中：1-底层垫体，2-底层漏孔，3-立柱，4-底层横向隔筋，5-底层纵向隔筋，6-顶层垫体，7-顶层漏孔，8-套筒，9-顶层横向隔筋，10-顶层纵向隔筋。

具体实施方式

草坪培植保护垫，包括底层部分和顶层部分；

所述底层部分包括底层垫体1；底层垫体1的表面均布开设有若干个上下贯通的底层漏孔2；底层垫体1的上表面垂直固定有M+1排立柱3，且每排立柱3均包括N+1个立柱3；各个立柱3的高度一致；底层垫体1的上表面垂直固定有M+1排底层横向隔筋4，且每排底层横向隔筋4均包括N条底层横向隔筋4；各条底层横向隔筋4的高度一致，且各条底层横向隔筋4的高度小于各个立柱3的高度；底层垫体1的上表面垂直固定有N+1列底层纵向隔筋5，且每列底层纵向隔筋5均包括M条底层纵向隔筋5；各条底层纵向隔筋5的高度一致，且各条底层纵向隔筋5的高度等于各条底层横向隔筋4的高度；底层垫体1、各个立柱3、各条底层横向隔筋4、各条底层纵向隔筋5共同围合构成M×N个开口向上的矩形凹腔；

所述顶层部分包括顶层垫体6；顶层垫体6的表面均布开设有若干个上下贯通的顶层漏孔7；顶层垫体6的下表面垂直固定有M+1排套筒8，且每排套筒8均包括N+1个套筒8；各个套筒8的高度一致；顶层垫体6的下表面垂直固定有M+1排顶层横向隔筋9，且每排顶层横向隔筋9均包括N条顶层横向隔筋9；各条顶层横向隔筋9的高度一致，且各条顶层横向隔筋9的高度等于各个套筒8的高度；顶层垫体6的下表面垂直固定有N+1列顶层纵向隔筋10，且每列顶层纵向隔筋10均包括M条顶层纵向隔筋10；各条顶层纵向隔筋10的高度一致，且各条顶层纵向隔筋10的高度等于各条顶层横向隔筋9的高度；顶层垫体6、各个套筒8、各条顶层横向隔筋9、各条顶层纵向隔筋10共同围合构成M×N个开口向下的矩形凹腔；

各个套筒8一一对应可拆卸地套设于各个立柱3的上部；M、N均为正整数。

底层垫体1、立柱3、底层横向隔筋4、底层纵向隔筋5、顶层垫体6、套筒8、顶层横向隔筋9、顶层纵向隔筋10均采用塑胶制成。

底层垫体1、顶层垫体6均为矩形垫体；立柱3为圆柱形立柱；套筒8为圆筒形套筒。

具体实施时，M的值为3，N的值为4。
