养殖用增氧机的制作方法

本实用新型涉及水产养殖用设备的技术领域，具体地是一种养殖用增氧机。

背景技术：

养殖过程中为了提高鱼塘内单位面积的产量，往往需要进行密集化养殖，而制约密集化养殖的最为重要的因素之一就是水中溶解氧的含量，而现有技术中为了增加水中溶解氧所采用的方法是增加水体与空气的接触面，具体地其采用的较为常规的设备为两种，一、在水面上设置电机，电机带动下方的叶轮转动，通过叶轮的转动搅拌水体，增加水中溶解氧，二、在岸边设置增氧泵，将增氧泵产生的高压气体通过气管灌输至水体中，达到增氧效果。上述第一种方法，其叶轮需要将水体搅拌至翻滚状态才能达到增氧效果，因此电机负载大，能耗高，第二种方法，由于养殖塘的深度往往较浅，置于水中的空气上浮至水面的速度较快，空气在水中的滞留时间短，并且注入水中的空气往往是一整个大气泡，其与水体接触面小，故最终导致增氧效果不佳，尤其对于大型的鱼塘，往往需要设置多套现有的增氧泵。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种养殖用增氧机，其增氧效果好，能耗低。

本实用新型所采取的技术方案是：提供一种养殖用增氧机，它包括浮板，浮板下方设有转轴，转轴的上端与浮板转动配合，且浮板上安装有用于驱动转轴的电机，转轴的下端设有多个随转轴周转的叶片，其特征在于：叶片上位于叶片转动方向相背的一侧间隔设置有多个出气孔，全部出气孔与叶片上的主气管相连通，转轴上设有与各叶片内的主气管相连通的供气通道，所述供气通道沿转轴的轴向朝上贯通转轴的上端面并与外部空气相连通。

所述转轴的下端面上设有用于安装叶片的安装槽以及与转轴的下端面可拆式连接的端盖，当端盖与转轴紧固时所述叶片限位于安装槽内，所述转轴上设有环形腔，叶片的主气管的一端与环形腔连通，供气通道通过各自对应的支气管与环形腔连通。

所述的叶片为四个，且四个叶片沿转轴的周向均匀分布。

任意相邻两个叶片之间通过弧形连接片连接，且所述叶片和弧形连接片为一体式结构。

叶片的厚度沿叶片的转动方向线性减小，且叶片上与叶片转动方向相背的背面上内凹形成弧形凹面，出气孔设置于弧形凹面上。

采用以上结构后，本实用新型的养殖用增氧机与现有技术相比具有以下优点：首先，叶片转动过程无需使液面翻滚，因此，电机的负载小，其次，叶片转动过程中，利用叶片转动方向的背面形成负压可以自动吸气，因此无需额外设置气泵即可讲空气自动吸入至叶片内并被抽离至出气孔外，排入水中，最后，叶片是不停的旋转的，因此水中气体分布均匀，且气体通过多个出气孔排出，其分割成若干小气泡，与水的接触面大，增氧效果好。

附图说明

图1是本实用新型的养殖用增氧机的结构示意图。

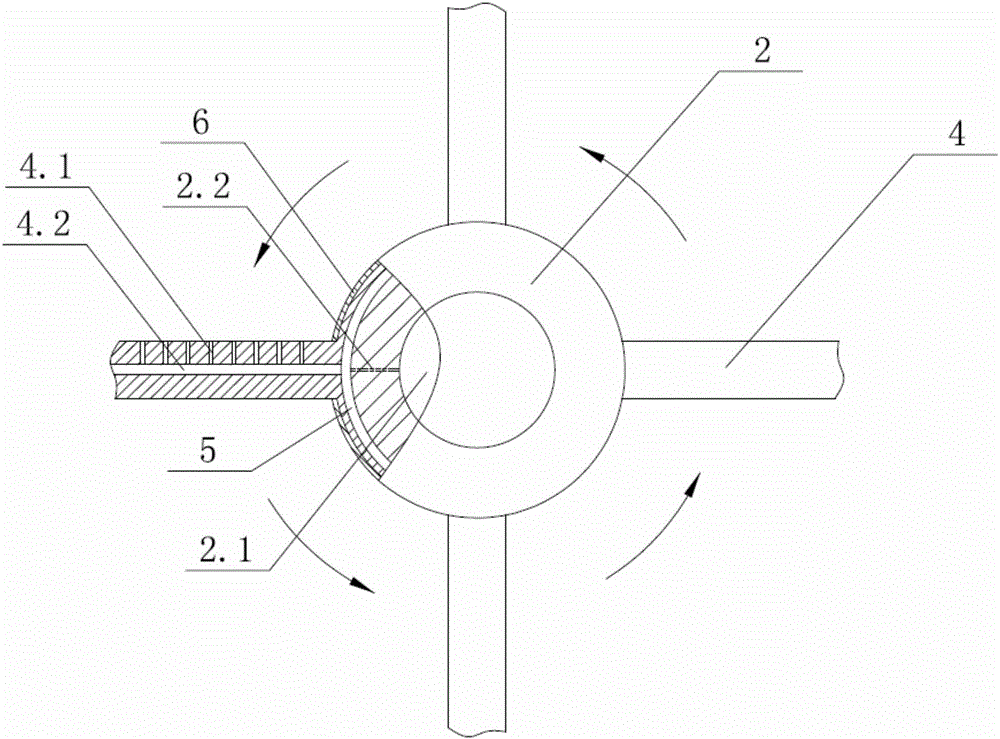

图2是本实用新型的叶片和转轴连接部分的结构示意图。

图3为图1中“A”区域的局部放大示意图。

图4是本实用新型的叶片的横截面示意图。

其中，1、浮板，2、转轴，2.1、供气通道，2.2、支气管，3、电机，4、叶片，4.1、出气孔，4.2、主气管，4.3、弧形凹面，5、环形腔，6、弧形连接片，7、端盖，8、叶轮，9、密封圈。

具体实施方式

下面结合附图和具体实施方式对本发明作进一步说明。

本发明提供一种养殖用增氧机，它包括浮板1，浮板1下方设有转轴2，转轴2的上端与浮板1转动配合，且浮板1上安装有用于驱动转轴2的电机3，转轴2的下端设有多个随转轴2周转的叶片4，其特征在于：叶片4上位于叶片转动方向相背的一侧间隔设置有多个出气孔4.1，全部出气孔4.1与叶片4上的主气管4.2相连通，转轴2上设有与各叶片4内的主气管4.2相连通的供气通道2.1，所述供气通道2.1沿转轴2的轴向朝上贯通转轴2的上端面并与外部空气相连通。

当然作为优选，所述的供气通道2.1与外设的空气泵相连通。

所述转轴2的下端面上设有用于安装叶片4的安装槽以及与转轴2的下端面可拆式连接的端盖7，当端盖7与转轴2紧固时所述叶片4限位于安装槽内，所述转轴2上设有环形腔5，叶片4的主气管4.2的一端与环形腔5连通，供气通道2.1通过各自对应的支气管2.2与环形腔5连通。所述安装槽内位于安装槽和叶片4之间设有密封圈9。

所述的叶片4为四个，且四个叶片4沿转轴2的周向均匀分布。

任意相邻两个叶片4之间通过弧形连接片6连接，且所述叶片4和弧形连接片6为一体式结构。

叶片4的厚度沿叶片4的转动方向线性减小，且叶片4上与叶片4转动方向相背的背面上内凹形成弧形凹面4.3，出气孔4.1设置于弧形凹面4.3上。

作为优选，所述转轴上位于浮板1和叶片4之间设有叶轮8，用于驱使水流沿竖直方向流动。

以上就本实用新型较佳的实施例作了说明，但不能理解为是对权利要求的限制。本实用新型不仅局限于以上实施例，其具体结构允许有变化，凡在本实用新型独立要求的保护范围内所作的各种变化均在本实用新型的保护范围内。
