水培种植装置的制作方法

本实用新型涉及一种水培种植装置。

背景技术：

目前，大多数的家庭种植设备都是壁挂式、管道式或水箱式，且需要使用营养液为植物提供营养。使用时，管道式与水箱式水培种植设备占地大，绿化率低；而壁挂式种植设备绿化面积小，使用范围受限，移动不便，造成家庭种植设备使用不方便，且更换营养液成本高，不利于家庭种植设备的推广与普及。

技术实现要素：

本实用新型的目的是克服现有技术的不足而提供一种水培种植装置，占地面积小，绿化率高，移动方便，废物循环利用，节约资源，减少污染，利于本水培种植装置的推广与普及。

为了达到上述目的，本实用新型是这样实现的，其是一种水培种植装置，其特征在于包括：

机架；在所述机架上设有一个养殖槽收纳层及若干层水培槽收纳层，所述水培槽收纳层位于养殖槽收纳层的上方，在机架上位于每层水培槽收纳层处设有两条导轨；

鱼类养殖槽；所述鱼类养殖槽固定安装在养殖槽收纳层中；

若干个水培槽；每个水培槽位于各自对应的水培槽收纳层中并承托在导轨上且可滑动；

两条以上的主通水管；所述主通水管分别安装在机架的前后两侧，主通水管的进水口与外界连通，主通水管的出水口与鱼类养殖槽连通；

若干条次通水管；每条次通水管的进水口与主通水管连通，次通水管的出水口与对应的水培槽连通；以及

潜水泵；所述潜水泵安装在鱼类养殖槽内，潜水泵的入水口与鱼类养殖槽连通，潜水泵的出水口与一条主通水管连通。

在本技术方案中，所述机架底部设有滑轮。

本实用新型与现有技术相比的优点为：占地面积小，绿化率高，移动方便，能及时有效的将排出废物进行循环利用，节约资源，减少污染，利于本水培种植装置的推广与普及。

附图说明

图1是本实用新型的立体图；

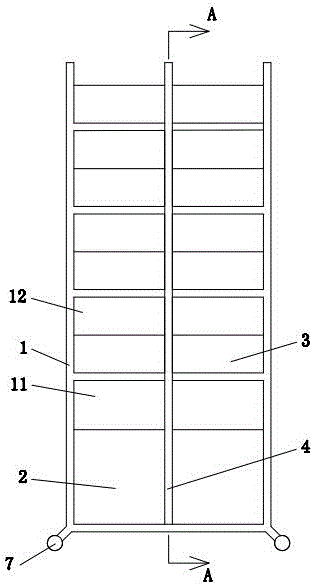

图2是本实用新型的主视图；

图3是图2的A-A剖视图；

图4是本实用新型的水培槽移位的立体图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中所涉及到的技术特征只要彼此之间未构成冲突就可以互相结合。

如图1至图4所示，其是一种水培种植装置，包括：

机架1；在所述机架1上设有一个养殖槽收纳层11及五层水培槽收纳层12，所述水培槽收纳层12位于养殖槽收纳层11的上方，五层水培槽收纳层12上下纵向分布，在机架1上位于每层水培槽收纳层12处设有两条导轨13；也可根据实际情况设置水培槽收纳层12的层数；

鱼类养殖槽2；所述鱼类养殖槽2固定安装在养殖槽收纳层11中；

五个水培槽3；五个水培槽3分别位于各自对应的水培槽收纳层12中并承托在导轨13上，水培槽3在导轨13上可滑动；水培槽3的数量与水培槽收纳层12的层数相同；

两条主通水管4；所述主通水管4分别安装在机架1的前后两侧，主通水管4的进水口与外界连通，主通水管4的出水口与鱼类养殖槽2连通；

五条次通水管6；每条次通水管6的进水口与主通水管4连通，次通水管6的出水口与对应的水培槽3连通；次通水管6的数量与水培槽3的数量相同，次通水管6可为软管或伸缩管；以及

潜水泵5；所述潜水泵5安装在鱼类养殖槽2内，潜水泵的入水口与鱼类养殖槽连通，潜水泵的出水口与一条主通水管4连通。

工作时，潜水泵5工作，将鱼类养殖槽2内的水及鱼类排出的粪便通过一侧的主通管道4抽入水培槽3中，水培槽3内的水及多余的粪便又通过另外一侧的主通水管4排入下方的水培槽3及鱼类养殖槽2中,以达到循环利用水资源的目的；当植物需要阳光时，移动水培槽3，使每一层水培槽都可以充分收到阳光照射；当植物不需要阳光时，水培槽可以收起，减少阳光的照射。

在本实施例中，在所述机架1底部设有滑轮7，方便移动机架1从而移动水培种植装置。

以上结合附图对本实用新型的实施方式作出详细说明，但本实用新型不局限于所描述的实施方式。对于本领域的普通技术人员而言，在不脱离本实用新型的原理和宗旨的情况下对这些实施方式进行多种变化、修改、替换及变形仍落入在本实用新型的保护范围内。
