移动式靠背钓鱼箱的制作方法

本实用新型涉及钓鱼工具领域，更具体的说，本实用新型涉及一种移动式靠背钓鱼箱。

背景技术：

目前，钓鱼属于一种户外运动，目标是用渔具把鱼从水里钓上来，而且钓鱼不限制性别与年龄，大人小孩子都喜欢。钓鱼亲近大自然，陶冶情操，无数钓鱼爱好者陶醉于这项活动之中，他们怀着对大自然的热爱，对生活的激情，走向河边、湖畔，享受生机盎然的野外生活情趣，领略赏心悦目的湖光山色。深谷的清风吹走了城市的喧嚣，钓竿的颤动带给老人以童子般的欢乐，但是大部分人都是拎两只桶，一个放鱼桶，一个放饵桶，然后再那个板凳，不方便携带，对于抽烟的人，烟盒放在裤兜里，容易使香烟变形，甚至折断损坏，没有合适的地方放置。

技术实现要素：

本实用新型的目的在于解决现有上述的问题，提供了一种移动式靠背钓鱼箱。

为实现以上目的，本实用新型的技术方案是一种移动式靠背钓鱼箱，包括箱体，所述的箱体上设置箱盖，所述的箱盖与箱体活动连接，所述的箱体上设置靠背，所述的靠背通过活动件与箱体活动连接，所述的活动件包括固定座和转动杆，所述的转动杆与固定座之间设置锁定轴，所述的固定座上设置与锁定轴相对应的锁定孔。使用时，打开箱盖，将箱体内装入钓鱼所用的水，方便放置钓上来的鱼，靠背转动时，带动转动杆转动，调整好相应的位置后，通过锁定轴与锁定孔锁住，调节靠背的侧面设置有锁定孔，锁定孔中间通过一个锁定轴固定连接，只需要按下弹簧处就可以调节角度，可以按照个人需求来调节适当的角度，重量轻。

可选的，所述的箱盖上设置存储盒，所述的存储盒上设置存储盖，所述的存储盖与箱盖活动连接。箱盖上设置存储盒，方便一些零散的钓鱼钩子和钓鱼线等放置。

可选的，所述的箱体底部设置防滑脚垫，所述的防滑脚垫与箱体固定连接。防滑脚垫可以防止钓鱼箱滑溜到池塘或者河水中。

可选的，所述的箱体上设置提手，所述的提手与箱体活动连接。提手用于搬运钓鱼箱时的手提，给移动钓鱼箱提供了方便。

可选的，所述的箱体底部设置放水口，所述的放水口上设置放水盖，所述的防水盖与放水口活动连接。放水口用于钓鱼箱实用完毕后，放出内部的水。

可选的，所述的箱体内设置盛饵盘，所述的盛饵盘与箱体活动连接，所诉的箱盖上设置取饵口，所述的取饵口设置在箱盖一端。

可选的，所述的箱体下部设置滚轮，所述的滚轮与箱体活动连接。

将盛饵盘放入箱体内部，盛饵盘用于盛放钓鱼饵料，通过取饵口取出饵料，箱体底部的滚轮方便移动钓鱼箱，

本实用新型具有以下有益效果：打开箱盖，将箱体内装入钓鱼所用的水，方便放置钓上来的鱼，调节靠背的侧面设置有锁定孔，锁定孔中间通过一个锁定轴固定连接，只需要按下弹簧处就可以调节，重量轻。

附图说明

图1是本实用新型的一种立体结构示意图；

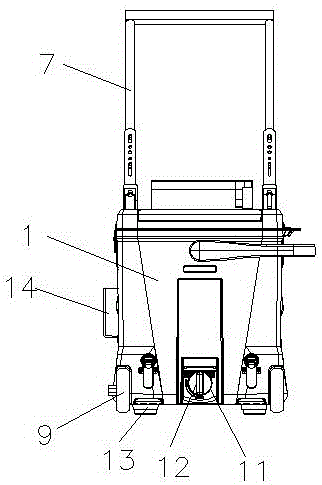

图2是本实用新型的一种结构示意图；

图3是本实用新型的另一种结构示意图；

图4是本实用新型的另一种剖面结构示意图；

图5是活动件的一种立体结构示意图。

1、箱体；2、箱盖；3、全磁饵盘；4、取饵口；5、存储盒；6、存储盖；7、靠背；8、活动件；9、滚轮；10、提手；11、放水口；12、放水盖；13、防滑脚垫；14、储物盒；15、盛饵盘；81、固定座；82、转动杆；83、锁定轴；84、锁定孔。

具体实施方式

下面结合具体实施例，并结合附图，对本实用新型的技术方案作进一步的说明：

实施例：移动式靠背钓鱼箱（见附图1-5），包括箱体1，所述的箱体1上设置箱盖2，所述的箱盖2与箱体1活动连接，所述的箱体1内设置盛饵盘15，所述的盛饵盘15与箱体1活动连接，所诉的箱盖2上设置取饵口4，所述的取饵口4设置在箱盖2一端，所述的箱体1下部设置滚轮9，所述的滚轮9与箱体1活动连接，所述的箱体1一侧设置储物盒14，所述的储物盒14与箱体1固定连接，所述的取饵口4上设置全磁饵盘3，所述的全磁饵盘3与箱盖2活动连接。所述的全磁饵盘3为推拉式全磁饵盘，所述的箱体1上设置靠背7，所述的靠背7通过活动件8与箱体1活动连接，所述的活动件8包括固定座81和转动杆82，所述的转动杆82与固定座81之间设置锁定轴83，所述的固定座81上设置与锁定轴83相对应的锁定孔84，所述的箱盖2上设置存储盒5，所述的存储盒5上设置存储盖6，所述的存储盖6与箱盖2活动连接，所述的箱体1底部设置防滑脚垫13，所述的防滑脚垫13与箱体1固定连接，所述的箱体1上设置提手10，所述的提手10与箱体1活动连接，所述的箱体1底部设置放水口11，所述的放水口11上设置放水盖12，所述的防水盖12与放水口11活动连接。

使用时，打开箱盖，将箱体内装入钓鱼所用的水，方便放置钓上来的鱼，再将盛饵盘放入箱体内部，盛饵盘用于盛放钓鱼饵料，通过取饵口取出饵料，箱体底部的滚轮方便移动钓鱼箱，在箱体一侧的储物盒，可以存放香烟、打火机等小物品，可以有效的防止香烟变形损坏，取饵口上设置全磁饵盘，这样拉饵的时候更加方便 全磁饵盘磁力更加广，位置设置在钓箱上盖处 更加方便推拉；推出来 距离可以变长；缩回去不占钓箱空间，调节靠背的侧面设置有锁定孔，锁定孔中间通过一个锁定轴固定连接，只需要按下弹簧处就可以调节，重量轻，靠背转动时，带动转动杆转动，调整好相应的位置后，通过锁定轴与锁定孔锁住，箱盖上设置存储盒，方便一些零散的钓鱼钩子和钓鱼线等放置，防滑脚垫可以防止钓鱼箱滑溜到池塘或者河水中，提手用于搬运钓鱼箱时的手提，给移动钓鱼箱提供了方便，放水口用于钓鱼箱实用完毕后，放出内部的水。

上述具体实施方式用来解释说明本实用新型，而不是对本实用新型进行限制，在本实用新型的精神和权利要求的保护范围内，对本实用新型做出的任何修改和改变，都落入本实用新型的保护范围。
