多层喷水车的制作方法

本实用新型涉及一种喷水车，更具体的说，它涉及一种多层喷水车。

背景技术：

草原白蘑又称草原口蘑、蒙古口蘑。生长在草原上的大型真菌,是著名的优质野生食用菌。草原白蘑是伞菌中最珍贵的品种,含有丰富的蛋白质、维生素及钾、钙、铁、磷等矿物质。由于大量的草原被开垦成为农田,草原过牧退化等人为因素,草原白蘑的生长环境受到破坏,产量不断下降。现在人们已经开始人工栽培草原白蘑。

草原白蘑栽培时通常先将培养基装入塑料袋内，再将菌种接种至培养基上，然后将塑料袋放置于层架上即可。

草原白蘑在生长期间要按时浇水，人们为了方便快速的浇水，会使用市场上售卖的喷水车。如申请公布号为CN103340121A的中国专利公开的一种日光温室航轨智能自动喷水车，它包括车体、上架、喷杆、卷管器、自动回收线缆卷轴、车体行走机构和控制器。它在使用时，可以通过控制器控制喷水车在层架之间的轨道上运动，喷杆自动对过道两边的层架进行喷水。

这种设备在一定程度上可以对蘑菇进行浇水，但是它有一个缺陷就是，它的喷杆只有一根，而且喷杆的高度不可调节，这样再对层架上的草原白蘑进行浇水时，与喷杆对应的层架上的相应层的草原白蘑浇水较多，远离喷杆的相应层上的草原白蘑，浇水较少，对层架式栽培草原白蘑进行浇水不均匀，层架的上层架和下层架的草原白蘑浇水不均匀。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种能够对栽培在层架上的草原白蘑进行均匀浇水的多层喷水车。

为实现上述目的，本实用新型提供了如下技术方案：一种多层喷水车，包括手推车、设置于所述手推车上的供水组件、连接于所述供水组件的伸缩管件、连接于所述伸缩管件的若干排喷管以及连接于若干排所述喷管的若干喷头。

通过采用上述技术方案，喷管的数目与层架的层数相匹配，每一排喷管对应层架的一层，这样就可以对栽培在层架上的草原白蘑进行均匀的浇水。而且喷管连接在伸缩管件上，这样通过调节伸缩管件就可以调节喷管的高度，进而可以使喷管适应高度不一致的层架。供水组件为喷管和喷头提供水，供水装置设置在手推车上可以方便人们使用。

本实用新型进一步设置为：所述供水组件包括一端连接于所述伸缩管件的水管、连接于所述水管另一端的增压泵以及连接于所述增压泵的水源。

通过采用上述技术方案，增压泵将水源提供的经过加压送入水管，再由水管送入伸缩管件，再从伸缩管件送入喷管，从喷管上的喷头喷出。这种供水组件简单，制造成本低。

本实用新型进一步设置为：所述供水组件包括设置于所述手推车的储水箱、设置于所述储水箱内底部的第二增压泵，所述伸缩管件的连接于所述第二增压泵，所述储水箱顶部可拆卸连接有第二水管，所述第二水管的另一端连接水源。

通过采用上述技术方案，在手推车上设置储水箱，可以储水箱将一部分的水储存起来，然后从储水箱上拆下水管。这样多层喷水车就不用一直连接水源了，多层喷水车可以在超出水管的半径范围的地方使用，而且在不连接水管的情况下，多层喷水车使用更加轻便。

本实用新型进一步设置为：所述伸缩管件包括一端连接于所述增压泵且另一端设置于所述储水箱顶部的连接管、一端螺纹连接于所述连接管相对增压泵一端的增长管以及螺纹连接于所述增长管的另一端的供水管，若干排所述喷管连接于所述供水管。

通过采用上述技术方案，转动增长管能改变供水管与连接管之间的距离，进而改变了喷管相对于连接管的距离。这样人们就可以调节喷管的高度，进而调节喷管与层架的对应关系，使喷管能够适应不同高度的层架。

本实用新型进一步设置为：所述增长管的中部设有方便人转动增长管的抓握部。

通过采用上述技术方案，在增长管的中部设置抓握部，可以方便人们对转动增长管。

本实用新型进一步设置为：所述喷管与所述供水管可拆卸连接。

通过采用上述技术方案，在喷管损坏之后可以方便喷管的更换。而且还有一个优点就是，如果在层架上的某一层的草原白蘑不需要浇水时就可以将相应的喷管拆除。

本实用新型进一步设置为：所述喷管与所述供水管螺纹连接，所述供水管设有带有内螺纹的第一螺纹孔，所述喷管设有与所述连接孔配合的外螺纹。

通过采用上述技术方案，喷管和供水管螺纹连接可以保证喷管和供水管之间具有较好的密封性，可以防止漏水。

本实用新型进一步设置为：所述供水管上还设有与所述螺纹孔配合的塞盖。

通过采用上述技术方案，在拆除喷管后为了方便堵上相应的螺纹孔，我们在螺纹孔上设置可与其螺纹连接的塞盖。

本实用新型进一步设置为：所述手推车设有便于人推拉的扶手且所述手推车底部设有4个呈对称设置的万向轮。

通过采用上述技术方案，在手推车上设置扶手可以方便人们推动多层喷水车，在手推车底部设置4个转向轮方便了多层喷水车的多方向移动。

本实用新型进一步设置为：所述喷头与所述喷管转动连接。

通过采用上述技术方案，喷头的角度可以通过与喷管的转动来调节，这样可以使喷头以最适合的角度对草原白蘑进行浇水，可以使浇水更加均匀。

综上所述，本实用新型具有以下有益效果：本实用新型通过使用多层喷水车可以方便均匀的对栽培在层架上的草原白蘑进行浇水。通过设置多排与层架的层数相匹配的喷管，每排喷管对应层架的一层，这样在进行浇水时，每排喷管对其相对应的层上的草原白蘑进行浇水，这样层架上的每一层的草原白蘑浇水量都是相同的，进而可以对栽培在层架上的草原白蘑进行均匀的浇水。

而且喷管连接在伸缩管件上，这样通过调节伸缩管件就可以调节喷管的高度，进而可以使喷管适应高度不一致的层架。设置的储水箱，可以储存一部分的水，然后通过设置在储水箱内部的增压泵进行加压，这样多层喷水车就不用一直连接水源了，可以在超出水管的半径范围的地方使用，即多层喷水车可以远距离使用。

通过转动增长管能改变供水管与连接管之间的距离，进而改变喷管的高度。这样人们就可以调节喷管的高度，进而调节喷管与层架的对应关系，使喷管能够适应不同高度的层架。

喷头的角度可以调节，这样可以使喷头以最合适的角度对草原白蘑进行浇水，可以使浇水更加均匀。

附图说明

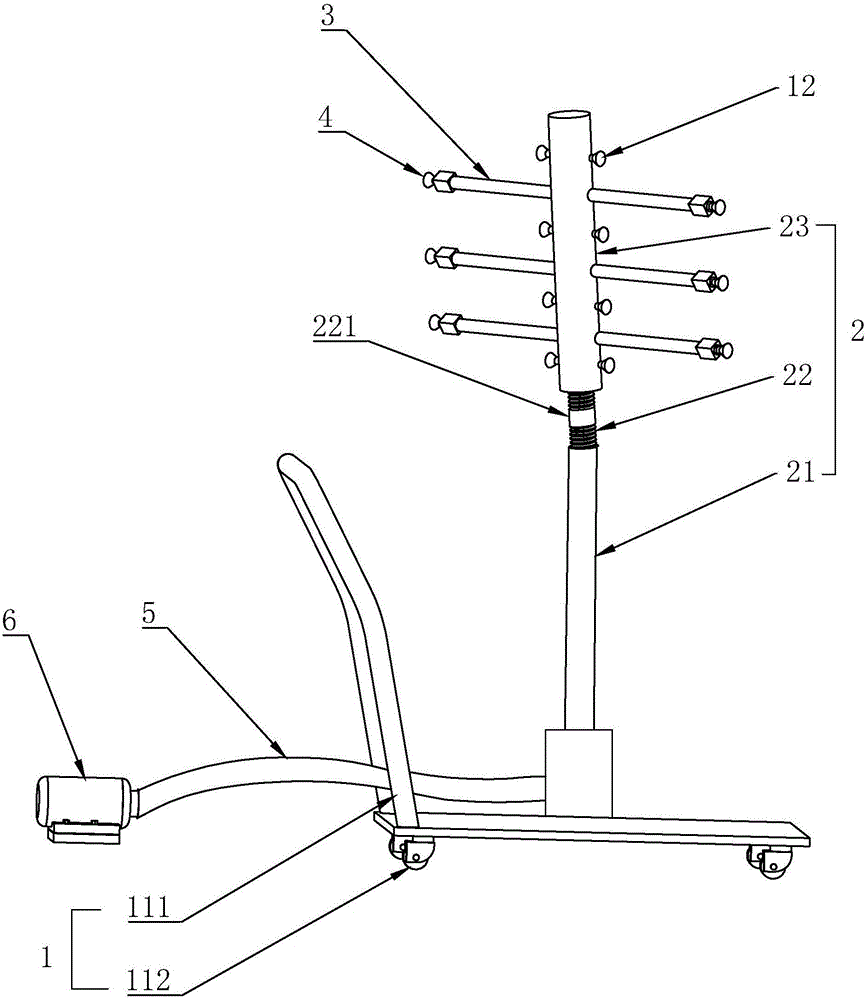

图1为实施例一的结构示意图；

图2为实施例二的结构示意图；

图3为实施例二的爆炸图；

图4为图3的A部的放大图。

图中：1、手推车；111、扶手；112、万向轮；2、伸缩管件；21、连接管；22、增长管；221、抓握部；23、供水管；3、喷管；4、喷头；5、第一水管；6、第一增压泵；7、储水箱；8、第二增压泵；9、第二水管；10、螺纹孔；11、塞盖。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

实施例一：一种多层喷水车，参照图1，包括手推车1，手推车1底部有四个对称设置的万向轮112，侧面设置有扶手111。在手推车1上垂直固定有伸缩管件2，伸缩管件2包括连接管21、增长管22以及供水管23，连接管21的一端连接第一水管5，第一水管5连接第一增压泵6，第一增压泵6连接水龙头或者直接放入水池。增长管22的一端和连接管21的另一端螺纹连接，增长管22远离连接管21的一端和供水管23连接。增长管22与连接管21连接的一端设有第二外螺纹，连接管21设有与其配合的第二内螺纹。增长管22与供水管23连接的一端设有第三外螺纹，供水管23设有与其配合的第三内螺纹。第二内螺纹和第三内螺纹的大径相等，旋向相反。第二外螺纹和第三外螺纹的大径相等，旋向相反。增长管22的中部还设置有方便人转动增长管22的抓握部221。

供水管23上连接有多排喷管3，喷管3的一端设有第一外螺纹，供水管23上设有螺纹孔10，喷管3的端部穿设于螺纹孔10中。供水管23的一侧设置有3排喷管3，供水管23的另一侧对称设置3排喷管3。供水管23还对称设置有3对对称设置的螺纹孔10。方便喷管3改变在供水管23上的相对位置，能够让喷管3适应层与层之间距离不一致的层架。再将喷管3拆除或移动到另一个螺纹孔10中时，当前的螺纹孔10可以用与其配合的塞盖11将当前的螺纹孔10堵塞起来。能够防止供水管23漏水。在供水管23的上设置有若干喷头4，喷头4通过万向转接头和喷管3连接，这样喷头4就可以相对喷管3转动，能够改变喷头4的喷洒角度，能够更加均匀的对草原白蘑进行浇水。

本实施例的具体使用方法是，将多层喷水车设置在两排层架之间，开启水源且打开增压泵对水进行加压，水经过喷管3再从喷头4中以水雾的状态喷出。如果多排喷管3的整体高度和层架的高度不对称可以转动增长杆，这样供水管23会接近或者远离连接管21，进而改变了喷管3的高低。因为一般的蘑菇层架是三层结构，所以我们预先设置3排对称设置的喷管3。这样在推动多层喷水车从两排层架之间的过道中经过时，可以同时对两排层架上的草原白蘑进行浇水。层架的层数多于3层，我们还可以在喷管3上预留的螺纹孔10中装设喷管3，设置多排喷管3。预留的螺纹孔10用塞盖11堵塞。如果喷头4对应的角度不能完全覆盖相应层上的草原白蘑，我们还可以通过转动喷头4，来实现调节。

实施例二：本实施例与实施例一的区别在于，参照图2、图3、图4，在手推车1上固定有储水箱7，储水箱7的内底部设置有第二增压泵8，第二增压泵8的出水端连接连接管21。在储水箱7的顶部设置有进水口，进水口卡接第二水管9，第二水管9的另一端连接水源。第二增压泵8可以是日常生活中常用的潜水泵。

本实施例的具体使用方法是，打开水源通过第二水管9对储水箱7进行加水。加水完成后拆下第二水管9，这时就可以推动多层喷水车去超出第二水管9半径范围的地方工作，潜水泵对储水箱7中的水加压后送入连接管21，然后从喷头4喷出，这里最好选用高压雾化喷头4，这样可以更加均匀的对草原白蘑进行浇水。在推动多层喷水车时，不用同时拉动第二水管9，可以让人们更加省力的完成对草原白蘑的浇水工作。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
