一种阻虫带安装装置的制作方法

本实用新型涉及一种园林防虫装置，更具体的说，它涉及一种阻虫带安装装置。

背景技术：

乔木是指树身高大的树木，由根部发生独立的主干，树干和树冠有明显区分。有一个直立主干，且高达通常在6米至数十米的木本植物称为乔木。其往往树体高大，具有明显的高大主干。

乔木与低矮的灌木相对应，通常见到的高大树木都是乔木，如酸角 、木棉、松树、玉兰、泓森槐等。乔木按冬季或旱季落叶与否又分为落叶乔木和常绿乔木。又如木棉、松树、玉兰、白桦等。灌木类树体矮小（通常在6米以下），主干低矮，主干不明显，呈丛生状态的树木，常在基部发出多个枝干的木本植物称为灌木。

乔木易生虫，其中一部分虫害例如蝉、尺蠖和蜗牛等在其生活史中具有从土中与树上之间上下活动的习性。通过在树干基部绑扎阻虫带或涂抹粘虫胶能减少这些害虫的危害。

授权公告号为CN204860710U的实用新型专利公开了一种适用于果树林木的阻虫带卷，其包括扁片状弹性橡胶带、纱线编织层、含有杀虫药物的粘虫胶层和离型纸组成，阻虫带在卷筒的外径端上沿长度方向卷成卷状结构；纱线编织层沿长度方向编织在扁片状弹性橡胶带上形成一体结构，粘虫胶层沿长度方向涂覆在纱线编织层的整个表面，离型纸沿长度方向粘附在粘虫胶层的下端；阻虫带的长度尺寸不限，宽度尺寸为0.5-8cm。将阻虫带从卷筒上取下，缠绕在树干基部1-2圈并适度拉紧，用剪刀剪断后，将阻虫带的首尾两端相互胶粘在一起即可。本实用新型操作简单，明显提高工效，对蝉、尺蠖和蜗牛等果树林木害虫同时具有物理阻隔作用和药物毒杀作用，显著提高防治效果。

该适用于果树林木的阻虫带卷的不足之处在于：该阻虫带卷用于对乔木进行阻虫带的安装时，需要操作人员攀爬到乔木树干指定的高度然后人工安装阻虫带，这样操作起来费时费力。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种不需要攀爬树木即可将阻虫带安装到树木主干上的阻虫带安装装置。

为实现上述目的，本实用新型提供了如下技术方案：一种阻虫带安装装置，包括支撑杆和阻虫带，所述支撑杆顶端设置有具有弹性的环形件，所述环形件上设置有开口，所述开口两端分别为所述环形件的末端一和末端二，所述末端一上设置有收紧绳一，所述末端二上设置有收紧绳二，所述支撑杆顶端设置有环状物，所述收紧绳一和所述收紧绳二穿设于所述环状物内，所述收紧绳一和所述收紧绳二的长度均长于所述支撑杆的长度，所述环形件内侧设置有阻虫带。

通过采用上述技术方案，环形件内侧设置有阻虫带，收紧绳一和收紧绳二分别与环形件的末端连接，通过收紧收紧绳一和收紧绳二可将弹性环形件的末端展开，然后通过支撑杆将环形件升高至树干上指定的高度，然后放松收紧绳一和收紧绳二，依靠环形件的回复力即可将阻虫带贴合到树干上，然后收紧收紧绳一和收紧绳二即可取下环形件。

本实用新型进一步设置为：所述阻虫带为光滑面涂有窄条胶黏剂的阻虫带。

通过采用上述技术方案，阻虫带上涂满胶黏剂的一面用于将阻虫带黏贴到树干上，阻虫带上涂有窄条胶黏剂的一面用于将阻虫带黏贴到环形件上，方便阻虫带随着环形件升高到树干上指定的高度，当阻虫带黏贴到树干上之后，因为阻虫带上粘贴到树干上的一面涂满胶黏剂，所以阻虫带与树干之间的粘合力远大于阻虫带与环形件之间的粘合力，所以阻虫带很容易就可从环形件上脱离。

本实用新型进一步设置为：所述支撑杆设置为伸缩杆。

通过采用上述技术方案，采用伸缩杆可方便调节环形件所达到的高度，可以满足不同高度要求的阻虫带的安装。

本实用新型进一步设置为：所述支撑杆顶端设置有两个所述环状物，所述收紧绳一和所述收紧绳二分别穿设于两个所述环状物内。

通过采用上述技术方案，收紧绳设置到环状物内，可保持顶端的收紧绳处于水平位置，水平方向的收紧绳的施力方向与环形件的收缩方向相反，所以水平方向的收紧绳可方便对环形件施加反向力，所以水平方向的收紧绳方便对环形件进行展开。

本实用新型进一步设置为：所述末端一和所述末端二在自然状态下重叠。

通过采用上述技术方案，末端一和末端二重叠可保证环形件将阻虫带粘贴到树干上时阻虫带能够有重叠粘贴的部分，从而保证阻虫带包裹树干更完全。

本实用新型进一步设置为：所述环形件为弹簧钢材质的环形件。

通过采用上述技术方案，弹簧钢具有良好的弹性和柔韧性，弹簧钢可反复使用，使用寿命长。

本实用新型进一步设置为：所述支撑杆顶部设置有顶帽，所述顶帽上固定有套筒，所述环形件穿设于所述套筒内。

通过采用上述技术方案，环形件设置有开口，可以将环形件从末端开始穿设进套筒内，也可方便将环形件抽离出来，这样可以方便对环形件进行更换，所以可以更换不同大小的环形件以适应不同尺寸的树木。

本实用新型进一步设置为：：所述顶帽与所述支撑杆螺纹连接。

通过采用上述技术方案，与支撑杆螺纹连接的顶帽方便进行拆卸更换。

综上所述，本实用新型具有以下有益效果：1.该阻虫带安装装置可以在地面上完成对阻虫带的安装，省时省力；2.该阻虫带安装装置方便调节阻虫带安装的高度。

附图说明

图1为实施例的结构示意图；

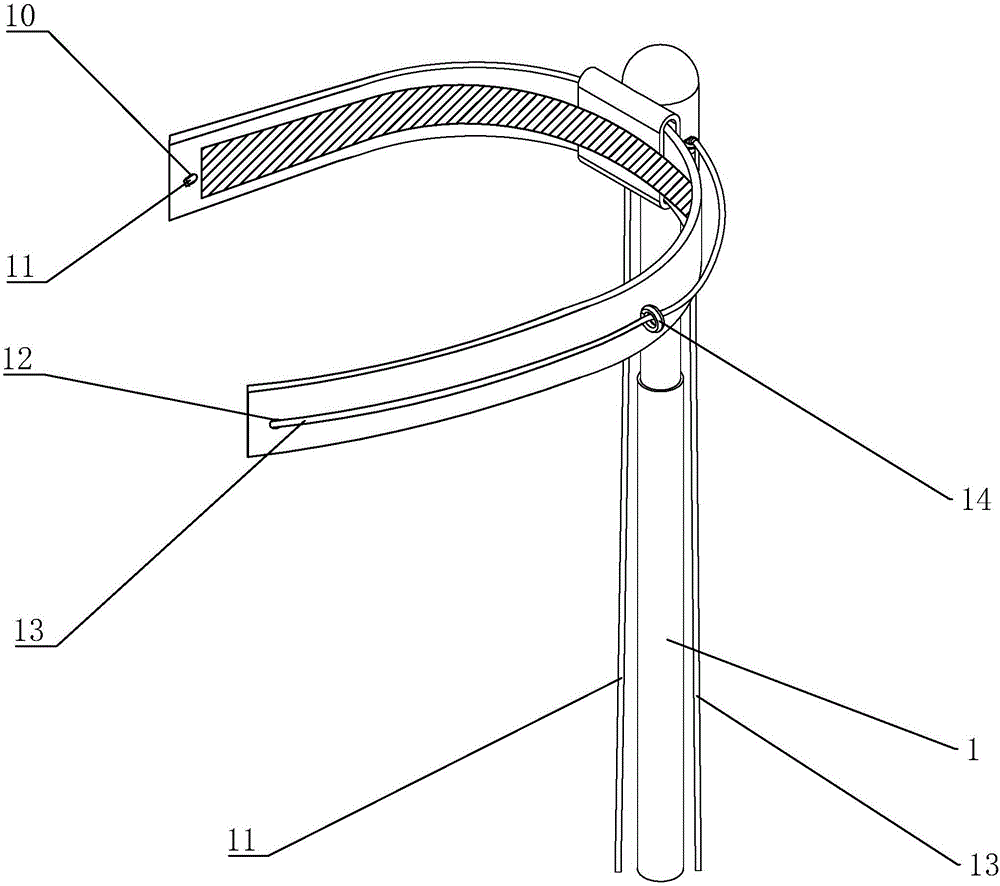

图2为图1中环形件展开时的结构示意图；

图3为实施例的后视图；

图4为图1中阻虫带的结构示意图。

图中：1、伸缩杆；2、阻虫带；3、环形件；4、外螺纹；5、金属帽；6、金属套筒；7、内腔；8、末端一；9、末端二；10、圆孔一；11、收紧绳一；12、圆孔二；13、收紧绳二；14、金属环一；15、金属环二。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

实施例：一种阻虫带安装装置，参见图1，包括伸缩杆1、阻虫带2和环形件3。

参见图1和图3,伸缩杆1顶端与金属帽5螺纹连接，螺纹连接可方便对金属帽5进行拆卸，金属帽5的侧面焊接有金属套筒6，上述金属套筒6包括内腔7，上述内腔7的开口朝向为水平方向。上述环形件3的材质为弹簧钢，弹簧钢具有良好的弹性，上述环形件3为长条形并围成圆形，上述环形件3包括末端一8和末端二9，环形件3的末端一8和末端二9在自然状态下处于部分重叠状态，上述环形件3的末端一8或末端二9从金属套筒6的内腔7一侧穿入，继续穿设环形件3使环形件3的中部正好位于金属套筒6的内腔7之中。通过上述设置该环形件3可方便拆卸。

参见图1和图2，上述环形件3的末端一8上设置有圆孔一10，圆孔一10内穿设有收紧绳一11，收紧绳一11的末端打有死结，环形件3的末端二9上设置有圆孔二12，圆孔二12内穿设有收紧绳二13，收紧绳二13的末端打有死结。上述环形件3从末端到金属套筒6的部分的中间位置外侧分别焊接有竖直设置金属环一14，上述收紧绳一11和收紧绳二13分别穿设于同侧的金属环一14内，金属环一14用于保持收紧绳一11和收紧绳二13位于环形件3的外侧。

参见图1和图3，上述金属帽5的侧面位于金属套筒6的两侧分别焊接有水平设置的金属环二15，收紧绳一11和收紧绳二13分别穿设于同侧的金属环二15内。

参见图4，上述阻虫带2的一面涂满胶黏剂，该面可粘贴在树干上，上述阻虫带2的另一面横向涂有很窄的一条胶黏剂，该面可粘贴在上述环形件3内侧。

具体操作时，参见图1和图2，根据树木上安装阻虫带2的位置的直径选择环形件3，环形件3的直径略小于树木上安装阻虫带2的位置的直径。选择能够包裹住树干的阻虫带2，将阻虫带2涂有窄条胶黏剂的一面粘贴到环形件3上，然后收紧收紧绳一11和收紧绳二13，通过收紧绳对环形件3末端的拉伸力将扣合的环形件3末端展开。然后通过伸缩杆1将环形件3升高到指定的高度，调整伸缩杆1的位置使阻虫带2与树干贴近。然后先放松一侧的收紧绳，环形件3的回复力使环形件3的一侧回复到自然状态，所以环形件3内侧的阻虫带2的一半即可粘贴到树干上，然后通过收紧刚刚放松的收紧绳将环形件3展开，然后放松另一侧的收紧绳将阻虫带2的另一半粘贴到树干上，然后收回伸缩杆1。通过上述步骤即完成了阻虫带2的安装。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
