一种棱锥屋顶温室大棚的制作方法

本实用新型涉及温室大棚及新能源应用技术领域，尤其涉及棱锥屋顶温室大棚。

背景技术：

我国除了农业在冬季需要靠温室来发展之外，到了冬季，畜牧养殖业需要采用温室的也很多，温室大棚的广泛应用得到了普遍好评。现有农畜牧养殖业用温室大棚还存在许多不足，一是不连栋使用，造成土地浪费；二是大面积采用塑料透光板，耐候性差，使用寿命短；三是大面积的采光板对于太阳能的利用并不充分，造成闲置斜屋面。

技术实现要素：

针对上述温室大棚存在的不足，本实用新型目的在于提供一种棱锥屋顶温室大棚，连栋使用温室大棚，并应用太阳能氢燃料电池，利用太阳能，通过所采用的双极板结构氢空气电池发电。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种棱锥屋顶温室大棚，包括屋顶、太阳能电池板、制氢装置、输氢管道、储氢容器和氢燃料电池，其特征在于：所述屋顶以钢结构为骨架，以透明板或／和太阳能电池板为围护结构，形成外形呈棱锥形状屋顶，一个棱锥形状屋顶的区域构成单栋温室大棚，所述太阳能电池板通过导线与制氢装置连接，所述制氢装置通过输氢管道与储氢容器连通，所述储氢容器通过输氢管道与氢燃料电池连通。

所述以透明板为钢化玻璃。

所述以透明板为采光板。

所述温室大棚至少是一栋棱锥形状屋顶的单栋的结构，或为任意多个单栋的横向或／和纵向连接的连栋结构。

所述屋顶为四棱锥金字塔形状。

所述屋顶棱锥斜面与地面的夹角为45～52度。

本实用新型棱锥屋顶温室大棚，构思新颖，设计合理，多栋棱锥形屋顶温室大棚连接起来，彼此连通为共通空间，相对增加大棚应用面积，增加屋顶受光面积，有利于接受各个角度的太阳光线，能够将太阳能源转换为氢气能源形式储存起来，以解决太阳能源储存问题，以便在夜间或阴雨天用氢气驱动氢燃料电池及电动设备。

附图说明

图1为本实用新型棱锥屋顶温室大棚连栋结构示意图；

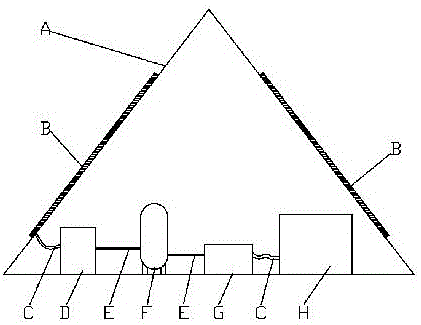

图2为本实用新型棱锥屋顶温室大棚示意图。

附图中：A-屋顶；B-太阳能电池板；C-导线；D-制氢装置；E-输氢管道；F-储氢容器；G-氢燃料电池；H-电动设备。

具体实施方式

实施例一：

如图1所示，本实用新型棱锥屋顶温室大棚，包括屋顶A、太阳能电池板B、制氢装置D、输氢管道E、储氢容器F和氢燃料电池G，所述屋顶A以钢结构为骨架，以钢化玻璃透明板或／和太阳能电池板B为围护结构，形成外形呈棱锥形状屋顶A，有利于接受各个方向、角度的太阳光线，本实用新型一个棱锥形状屋顶A的区域构成单栋温室大棚，本实施例温室大棚为单栋屋顶A为四棱锥金字塔形状，或由任意多个单栋四棱锥金字塔形状屋顶A横向方向或／和纵向方向连接的连栋结构大棚，多栋（单元）棱锥形屋顶A大棚连接起来，彼此连通为共通空间，所述四棱锥斜面与地面的夹角为45～52度。如图2所示，所述太阳能电池板B通过导线C与制氢装置D连接，所述制氢装置D通过输氢管道E与储氢容器F连通，所述储氢容器F通过输氢管道E与氢燃料电池G连通，所述氢燃料电池G通过导线C与电动设备H连接，所述电动设备H包括电灯、电暖气、电动机等。本实用新型增加农畜牧业棱锥形温室大棚的连栋设计相对增加大棚应用面积，运用连栋农畜牧养殖业业金字塔形温室大棚的外围护屋顶A斜面太阳能电池板B，做光伏发电设备，并以此为电源驱动制氢装置D，将氢气储存起来，在夜间或阴雨天用氢气驱动氢燃料电池G，得到电源以供应照明，灌溉，通风，供暖等设备的需求。

实施例二：

本实施例与实施例一基本相似，不同之处是：所述屋顶A仍然以钢结构为骨架，但以采光板或／和太阳能电池板B为围护结构。

除以上所述外，本实用新型还可以有其它实施方式。但凡采用等同替换或等效变换形成的技术方案，均属于本实用新型要求的保护范围。
