一种温室辣椒种植装置的制作方法

本实用新型涉及一种种植设备，具体是一种温室辣椒种植装置。

背景技术：

温室种植是一种科学的种植方式，使得跨季种植成为可能，人们能在各种季节享用新鲜的蔬菜，除了常规的土地种植外，为了增大产量，温室种植中针对一些较小的蔬菜种植均采用多层种植盆立体种植法，此举可使产量提高数倍；辣椒为一种重要的调味品和菜肴，其苗高40-80厘米，不耐旱不耐涝，光照要求高，因其苗高较高，未避免上层架体阻挡下层辣椒苗的生长，因此一般采用地表种植法，或顶多采用双层种植法，因此其产量受到一定的限制；此外，在种植中，因辣椒苗位置之间的互相遮挡，部分辣椒苗光照较弱，长势较差，此时若无法改善其光照，将直接影响到其生长；现有的立体多层种植，其浇灌一般采用逐层下流法或是挨个浇灌，逐层下流法容易积水过多，而辣椒苗极不耐涝，故无法使用，而挨个浇灌的工作效率则非常低，对于一个温室大棚中所有的辣椒苗进行一次浇水，非常的浪费时间。

技术实现要素：

本实用新型的目的在于提供一种光照均匀、移动调整方便、洒水快速高效、多层种植产量高的温室辣椒种植装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种温室辣椒种植装置，包括底座、支架和种植盆，所述底座下端连接有四个万向轮，万向轮与底座之间还设有弹簧减震装置，底座上端设有支撑台，所述支撑台为空心箱体结构，支撑台上端中心处设有轴承，所述支架为空心管状结构，支架与轴承固定连接，支架下端伸入支撑台内并与电机通过螺旋伞齿轮传动连接，所述电机位于支撑台内；所述底座上端还设有水泵，水泵出水口连接有加水管，加水管穿过支撑台侧壁和螺旋伞齿轮伸入支架内并从支架上端引出，加水管另一端与旋转洒水器连接；所述支架上均匀开有若干转槽，转槽上均设有转动块，转动块均与支板连接，支板上端均设有种植盆。

作为本实用新型进一步的方案：所述转槽数量为3—6个。

作为本实用新型再进一步的方案：所述转槽内均设有挡块，各挡块由上至下在360°范围内呈螺旋状均匀排列。

作为本实用新型再进一步的方案：所述种植盆均为相同的扇形结构，种植盆的角度为360°除以转槽数量。

作为本实用新型再进一步的方案：所述旋转洒水器喷洒半径不大于种植盆的半径。

与现有技术相比，本实用新型的有益效果是：可任意移动，方便根据生长状况的不同进行位置调整；立体种植法，将多个不同种植盆高度的本实用新型交错设置，合理利用空间，增加种植产量，各上下种植盆之间相互错开，种植盆上无遮挡，不影响苗高较高的辣椒苗的生长；电机带动支架转动，各种植盆跟随转动，不存在阴影区域，保证每个种植盆内的辣椒苗均能得到合适的光照；洒水采用旋转洒水法，开启水泵即可对一个支架上的所有种植盆进行洒水，无需挨个种植盆进行洒水，高效快捷省力；当不使用时，转动块将各种植盆转动到相同方向，可将展开为圆形的种植台收缩为一个面积大大减小的扇形，方便收纳储存。

附图说明

图1为一种温室辣椒种植装置的结构示意图。

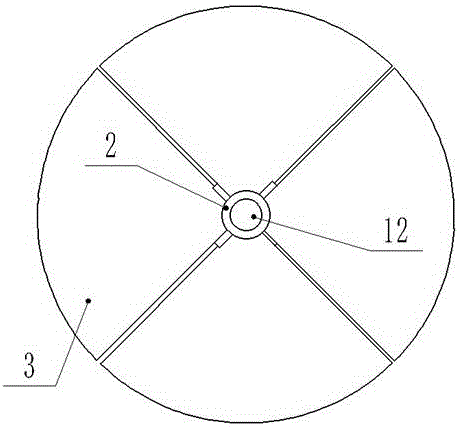

图2为一种温室辣椒种植装置的俯视图。

图中：底座-1、支架-2、种植盆-3、万向轮-4、弹簧减震装置-5、支撑台-6、轴承-7、电机-8、螺旋伞齿轮-9、水泵-10、加水管-11、旋转洒水器-12、转槽-13、转动块-14、支板-15。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种温室辣椒种植装置，包括底座1、支架2和种植盆3，所述底座1下端连接有四个万向轮4，万向轮4与底座1之间还设有弹簧减震装置5，可根据光照或其他需要任意移动，弹簧减震装置5可减小震动，避免损伤辣椒苗，底座1上端设有支撑台6，所述支撑台6为空心箱体结构，支撑台6上端中心处设有轴承7，所述支架2为空心管状结构，支架2与轴承7固定连接，支架2下端伸入支撑台6内并与电机8通过螺旋伞齿轮9传动连接，所述电机8位于支撑台6内，电机8可带动支架2随意转动；所述底座1上端还设有水泵10，水泵10出水口连接有加水管11，加水管11穿过支撑台6侧壁和螺旋伞齿轮9伸入支架2内并从支架2上端引出，加水管11另一端与旋转洒水器12连接，旋转洒水器12喷洒半径不大于种植盆3的半径，水泵10启动打水，通过旋转洒水器12洒水，方便快速；所述支架2上均匀开有若干转槽13，转槽13数量为3—6个，转槽13上均设有转动块14，转动块14可在转槽13内任意转动，转动块14均与支板15连接，支板15上端均设有种植盆3，种植盆3均为相同的扇形结构，种植盆3的角度为360°除以转槽13数量，转槽13内均设有挡块，各挡块由上至下在360°范围内呈螺旋状均匀排列，挡块在支架2转动时，可挡住种植盆3，推动种植盆3跟随支架2一块转动，确保光照效果。

本实用新型的工作原理是：转动支板15，将种植盆3转动至抵住各转槽13内的挡块，此时各种植盆3俯视为一完整的圆形，保证种植面积，启动电机8，挡块推动种植盆3跟随支架2转动，使各个种植盆3均能得到足量的光照，避免常规种植法部分阴影区域的辣椒苗因光照不足影响长势；多层交错种植，互不遮挡，不仅保证了转动时的光照，也可保证辣椒苗能正常生长而不会被上层的支板15阻拦；当整个支架2上的辣椒苗长势都较差，需要更换种植位置时，直接推动万向轮4将其移动至光照温湿度合适的区域即可，而无需和以往一样需要移植辣椒苗补救，弹簧减震装置5可减小震动，避免损伤辣椒苗和其茎干；将水泵10的进水口与水箱连接，开启水泵10，经由旋转洒水器12进行360°范围内的洒水，效率高，效果好；在错季不使用时，转动支板15，将所有种植盆3转动至同一侧，此时大面积的圆形的种植台收为面积大大减小的扇形，方便收放储存。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
