一种剪刀手柄伸缩结构的制作方法

本实用新型涉及一种伸缩结构，尤其涉及一种剪刀手柄伸缩结构，用于剪切园林花草树木。

背景技术：

目前，剪刀工具行业内通常用的剪刀手柄伸缩结构都是用塞片压紧的方式锁紧定位的，但是在使用了一段时间后，塞片经过多次受力之后就会产生变形和磨损，从而就会出现锁不紧、伸缩受阻、伸缩不顺畅等现象，从而导致使用的时候，需要使用更大的力气来伸缩，劳动强度大，质量不稳定。

技术实现要素：

本实用新型要解决的技术问题是：提供了一种伸缩顺畅、锁紧方式可靠的剪刀手柄伸缩结构，解决了传统的剪刀手柄伸缩结构会出现锁不紧、伸缩受阻、伸缩不顺畅的问题。

为了解决上述技术问题，本实用新型的技术方案是提供了一种剪刀手柄伸缩结构，其特征在于，包括外管，外管内设有内管，外管前端的内壁上固定有伸缩开关体，伸缩开关体设于外管和内管之间，伸缩开关体的后端上设有方槽，方槽内设有可以前后滑动的锁扣滑块，锁扣滑块限位于伸缩开关体和外管之间，锁扣滑块上设有凸台，凸台穿过外管上的外孔，锁扣滑块的后端设有卡轴让位结构，伸缩开关体上方槽的后端设有卡槽，卡槽中设有卡轴，内管的外壁上加工有用于定位且与卡轴匹配的V型卡槽。

优选地，所述的锁扣滑块的前端设有孔，孔与弹簧的一端连接，弹簧位于可供凸台穿过的外孔内，弹簧的另一端顶住外管。

优选地，所述的锁扣滑块上设有开关，开关设于外管的外侧。

优选地，所述的锁扣滑块的后端上设有可供卡轴完全进入的凹槽。

本实用新型操作简单方便、锁紧方式可靠，向前推下开关，同时向后拉外管，卡轴即脱出V型卡槽，本实用新型即可解除锁定，大大降低了劳动强度，保证了产品质量，提高了整个产品使用时的舒适度。

附图说明

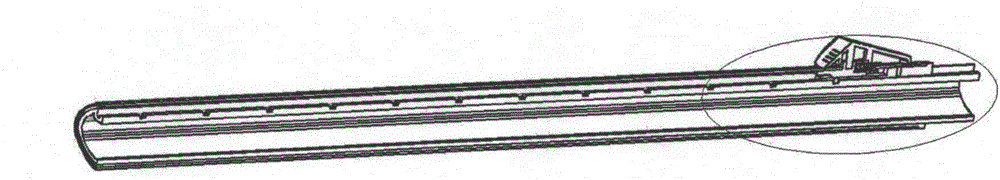

图1为一种剪刀手柄伸缩结构的示意图；

图2为一种剪刀手柄伸缩结构锁紧状态下的剖面示意图；

图3为图2的局部放大图；

图4为一种剪刀手柄伸缩结构自由伸缩状态下的局部剖面示意图；

图5为一种剪刀手柄伸缩结构伸长状态的示意图。

具体实施方式

为使本实用新型更明显易懂，兹以优选实施例，并配合附图作详细说明如下。

本实用新型为一种剪刀手柄伸缩结构，如图1-图3所示，其包括外管1，外管1内设有内管8，外管1前端内侧安装有伸缩开关体7，伸缩开关体7位于外管1和内管8之间，伸缩开关体7通过螺栓6锁紧于外管1内壁，锁扣滑块4安装在伸缩开关体7后端上的方槽内，锁扣滑块4上的凸台穿过外管1上的外孔，使得锁扣滑块4限位于伸缩开关体7和外管1之间，不能上下移动，但可以沿伸缩开关体7上的方槽前后滑动，弹簧5一端安装在锁扣滑块4的孔中，弹簧5位于可供凸台穿过的外孔内，弹簧5另一端顶住外管1，用于开关复位。开关2安装在外管1外侧，并通过对应结构与锁扣滑块4锁紧安装在一起，即可以一起前后滑动。锁扣滑块4的后端设有卡轴让位结构，给卡轴3脱出V型卡槽9时让出一个空间。卡轴3安装在伸缩开关体7上方槽后端的卡槽中，内管8的外壁上加工有用于定位且与卡轴3匹配的V型卡槽9。锁扣滑块4的后端上设有可供卡轴3完全进入的凹槽。

本实用新型操作简单方便，通过单手握住手柄，如图3所示，拇指按住开关2按F方向向前推开关2，同时手按F1方向向后拉外管1，如图4所示，向后拉的同时因锁扣滑块4后端已经让开空间，伸缩开关体7会带着卡轴3脱离V型卡槽9，此时如果拇指松开开关2，当卡轴3到达下一个V型卡槽9时，卡轴3会自动进入V型卡槽9，即锁定伸缩手柄，如果想要到达某一位置时，一直按住开关2向后拉，直到到达想要的位置松开开关2即可锁定，如图5所示。
