一种节水型大面积自动喷灌车的制作方法

本实用新型涉及一种农业机械，具体是一种节水型大面积自动喷灌车。

背景技术：

农业灌溉是实现稳产高产的一种途径，遍布于世界各地，其主要通过各种农用水利灌溉设施，满足农作物对水分的需要，调节土地温度，湿度和土壤空气，养分，提高土地的生产能力，传统的灌溉过程例如渠道灌溉需要大量的人力、物力，劳动强度大而且效率不高，而且渠道灌溉对于水量的消耗巨大，造成大量水资源的浪费。

技术实现要素：

本实用新型的目的在于提供一种节水型大面积自动喷灌车，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种节水型大面积自动喷灌车，包括底座、伸缩杆、喷洒管、飞轮和水泵；所述底座设置有滚轮、电动机和储水桶；所述滚轮有四个，分别设置在底座底部四角，并设置有卡扣；所述电动机设置在底座上方；所述储水桶设置在底座右上方，并设置有加水口和通气孔；所述加水口设置在储水桶上方；所述通气孔设置在储水桶右上方；所述伸缩杆设置在底座左上方，设置有支撑杆杆、紧固旋钮和支架；所述支撑杆设置在伸缩杆内部；所述紧固旋钮设置在伸缩杆与支撑杆的连接处；所述支架通过铰链连接在支撑杆顶部；所述喷洒管固定在支架上方，设置有喷洒架；所述喷洒架设置在喷洒管左端，并设置有微喷头；所述微喷头有六个，排布在喷洒架外侧；所述飞轮通过一号传动带与电动机连接，并设置有转轴、直线轴承和连杆；所述转轴通过轴承与飞轮连接，并设置有转轴支架；所述转轴支架设置在飞轮下方；所述直线轴承套在喷洒管右端，并通过铰链与连杆上端连接；所述连杆下端通过铰链与飞轮的边缘连接；所述水泵通过二号传动带与电动机连接，并设置有抽水口和出水口；所述抽水口设置在水泵右下角，与储水桶底部连接；所述出水口设置在水泵上方，通过连接管与喷洒管右端连接。

作为本实用新型进一步的方案：所述通气孔内部设置有滤网。

作为本实用新型再进一步的方案：所述喷洒架的形状为弧形。

与现有技术相比，本实用新型的有益效果是：

本实用新型的卡扣能在喷灌车在工作时将滚轮卡死，防止喷灌车移动；所述滤网能将空气中的杂物灰尘过来下来，防止发生堵塞；所述支撑杆能够上下伸缩，以调节喷洒管左端的高度，从而调节喷洒的远近；所述微喷头能将水呈雾状喷出，使农作物都能够充分的吸收水分，更加节约水资源；所述飞轮在转动时能带动连杆上下摆动，从而带动喷洒管上下摆动，使喷洒位置在一定范围内来回摆动，实现大面积自动喷灌。

附图说明

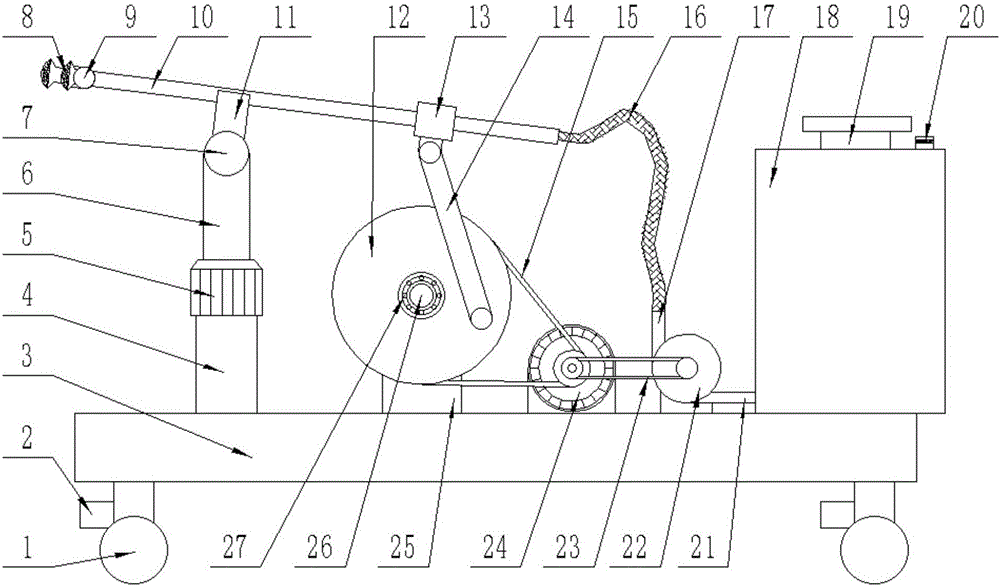

图1为节水型大面积自动喷灌车的结构示意图。

图2为节水型大面积自动喷灌车中喷洒架的结构示意图。

图中：1-滚轮，2-卡扣，3-底座，4-伸缩杆，5-紧固旋钮，6-支撑杆，7-铰链，8-微喷头，9-喷洒架，10-喷洒管，11-支架，12-飞轮，13-直线轴承，14-连杆，15-一号传动带，16-连接管，17-出水口，18-储水桶，19-加水口，20-通气孔，21-抽水口，22-水泵，23-二号传动带，24-电动机，25-转轴支架，26-转轴，27-轴承。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种节水型大面积自动喷灌车，包括底座3、伸缩杆4、喷洒管10、飞轮12和水泵22；所述底座3设置有滚轮1、电动机24和储水桶18；所述滚轮1有四个，分别设置在底座3底部四角，方便喷灌车的移动，并设置有卡扣2；所述卡扣2能在喷灌车在工作时将滚轮1卡死，防止喷灌车移动；所述电动机24设置在底座3上方，为整个装置提供动力；所述储水桶18设置在底座3右上方，能储存大量清水，使喷灌车持续工作时间更长，并设置有加水口19和通气孔20；所述加水口19设置在储水桶18上方，方便添加清水；所述通气孔20设置在储水桶18右上方，内部设置有滤网，在桶内水被抽出时起到通气作用，并将空气中的杂物灰尘过来下来，防止发生堵塞；所述伸缩杆4设置在底座3左上方，设置有支撑杆杆6、紧固旋钮5和支架11；所述支撑杆6设置在伸缩杆4内部，能够上下伸缩，以调节喷洒管10左端的高度，从而调节喷洒的远近；所述紧固旋钮5设置在伸缩杆4与支撑杆6的连接处，能通过旋转来松开或者锁死支撑杆6，方便连杆6的伸缩调节；所述支架11通过铰链7连接在支撑杆6顶部，能够左右摆动；所述喷洒管10固定在支架11上方，设置有喷洒架9；所述喷洒架9设置在喷洒管10左端，形状为弧形，使喷洒面积更大，效率更高，并设置有微喷头8；所述微喷头8有六个，排布在喷洒架9外侧，能将水呈雾状喷出，使农作物都能够充分的吸收水分，更加节约水资源；所述飞轮12通过一号传动带15与电动机24连接，并设置有转轴26、直线轴承13和连杆14；所述转轴26通过轴承27与飞轮12连接，并设置有转轴支架25；所述转轴支架25设置在飞轮12下方，起固定转轴26的左右；所述直线轴承13套在喷洒管10右端，能够在喷洒管10上自由滑动，并通过铰链7与连杆14上端连接；所述连杆14下端通过铰链7与飞轮12的边缘连接，使飞轮12在转动时能带动连杆14上下摆动，从而带动喷洒管10上下摆动，使喷洒位置在一定范围内来回摆动，实现大面积自动喷灌；所述水泵22通过二号传动带23与电动机24连接，并设置有抽水口21和出水口17；所述抽水口21设置在水泵22右下角，与储水桶18底部连接；所述出水口17设置在水泵22上方，通过连接管16与喷洒管10右端连接。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
