一种环保型家禽养殖装置的制作方法

本发明涉及一种环保养殖装置，具体是一种环保型家禽养殖装置。

背景技术：

畜牧业的快速发展，不仅能够满足人们日益挑剔的生活要求，同时带给人们越来越多的经济效益。如何提高畜牧业的养殖质量，保证畜禽健康快速的生长，是人们所面对的问题。其中，家禽是指人工豢养的鸟类动物，主要为了获取其肉、卵和羽毛，也有作为其他用处。一般为雉科和鸭科动物，如鸡、鸭、鹅等，也有其他科的鸟类如火鸡、鸽、鹌鹑和各种鸣禽的。随着科技的发展，越来越多的科学技术被应用到家禽养殖技术中，现有的养殖箱大多结构单一，但畜禽的成长是受多个方面的影响，例如：光照、环境空气质量、合理饮食/水等。为了解决以上存在的问题，人们一直在寻求一种理想的技术解决方案。

技术实现要素：

本发明的目的在于提供一种环保型家禽养殖装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种环保型家禽养殖装置，包括养殖箱体，所述养殖箱体的左侧中部通过支架安装有从动辊，养殖箱体的右侧中部通过支架安装有主动辊，所述养殖箱体的右侧还设有与主动辊连接的驱动机构，所述从动辊和主动辊上绕接有饲料传送带，所述养殖箱体的左右两侧壁上开设有传送带通过口，所述养殖箱体的内部于饲料传送带的前后两侧均设有网隔板，饲料传送带的顶部为储料槽，所述饲料传送带的顶部还设有向网隔板延伸的防漏板，所述养殖箱体的左侧于饲料传送带上方设有饲料添加斗，所述养殖箱体的右侧于饲料传送带下方设有盛接斗，所述养殖箱体的前后两侧均设置有栖息板，所述养殖箱体的前后两侧壁上还开设有家禽进出口，所述栖息板的顶部开设于多条横向凹槽，相邻横向凹槽之间开设有多条纵向凹槽，且横向凹槽和纵向凹槽连通设置，所述养殖箱体的顶部左右两侧均设有透光窗，所述养殖箱体的顶部中间设有引风罩，引风罩的中部连接有抽风管，抽风管上设有过滤装置，所述抽风管的另一端设有抽风机，抽风机固定于养殖箱体的顶部，所述养殖箱体的内顶部前后两侧均设有紫外线灯管，所述养殖箱体的底部中间设有排粪口。

作为本发明进一步的方案：所述养殖箱体为方形结构，且养殖箱体的底部为呈锥形。

作为本发明进一步的方案：所述驱动机构为变频电机。

作为本发明进一步的方案：所述饲料传送带的纵截面为u形结构。

作为本发明进一步的方案：所述防漏板水平设置。

作为本发明进一步的方案：所述饲料添加斗上设有阀门。

作为本发明进一步的方案：所述栖息板与网隔板位于同一水平面上。

作为本发明进一步的方案：所述引风罩呈喇叭状结构。

与现有技术相比，本发明的有益效果是：该环保型家禽养殖装置，可自动通过饲料传送带将饲料传动至养殖箱体内，并可自动通过饲料传送带将饲料传动出去，可合理控制家禽的饮食，通过网状网隔板的设置，利于粪便从排粪口排出，通过栖息板的设置利于家禽的栖息和进出，通过栖息板上设置的横向凹槽和纵向凹槽既可以起到防滑作用，又可以将水体加入到横向凹槽和纵向凹槽内，便于家禽饮用，且不会造成过量饮用，通过紫外线灯管既可以对养殖箱体进行辅助照明，又可以杀菌消毒，通过控制抽风机工作，可对养殖箱体进行通风换气，且通过过滤装置可对空气进行净化，对空气污染小，比较环保。

附图说明

图1为本发明的俯视局部剖视图。

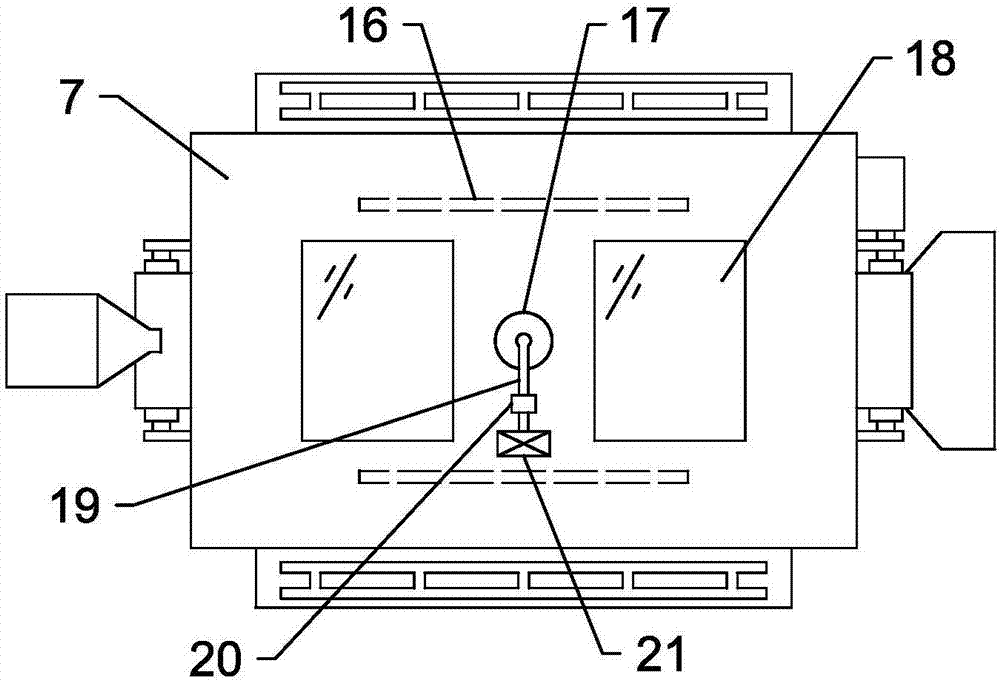

图2为本发明的俯视结构示意图。

图3为本发明中饲料传送带部分的纵截面图。

图中：1-支架，2-从动辊，3-饲料添加斗，4-饲料传送带，5-传送带通过口，6-网隔板，7-养殖箱体，8-栖息板，9-横向凹槽，10-纵向凹槽，11-家禽进出口，12-排粪口，13-主动辊，14-盛接斗，15-驱动机构，16-紫外线灯管，17-引风罩，18-透光窗，19-抽风管，20-过滤装置，21-抽风机，22-储料槽，23-防漏板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种环保型家禽养殖装置，包括养殖箱体7，所述养殖箱体7为方形结构，养殖箱体7的左侧中部通过支架1安装有从动辊2，养殖箱体7的右侧中部通过支架1安装有主动辊13，所述养殖箱体7的右侧还设有与主动辊13连接的驱动机构15，驱动机构15为变频电机，通过驱动机构15可驱动主动辊13转动，所述从动辊2和主动辊13上绕接有饲料传送带4，所述养殖箱体7的左右两侧壁上开设有传送带通过口5，通过传送带通过口5用于饲料传送带4的通过，所述养殖箱体7的内部于饲料传送带4的前后两侧均设有网隔板6，所述饲料传送带4的纵截面为u形结构，饲料传送带4的顶部为储料槽22，所述饲料传送带4的顶部还设有向网隔板6延伸的防漏板23，防漏板23水平设置，通过防漏板23可避免饲料从网隔板6和饲料传送带4之间的缝隙掉出，所述养殖箱体7的左侧于饲料传送带4上方设有饲料添加斗3，且饲料添加斗3上设有阀门(未示出)，通过饲料添加斗3利于将饲料加入到饲料传送带4上，所述养殖箱体7的右侧于饲料传送带4下方设有盛接斗14，通过盛接斗14利于对残余的饲料进行盛接。

所述养殖箱体7的前后两侧均设置有栖息板8，所述栖息板8与网隔板6位于同一水平面上，所述养殖箱体7的前后两侧壁上还开设有家禽进出口11，通过家禽进出口11利于家禽进出，所述栖息板8的顶部开设于多条横向凹槽9，相邻横向凹槽9之间开设有多条纵向凹槽10，且横向凹槽9和纵向凹槽10连通设置，通过设置横向凹槽9和纵向凹槽10既可以起到防滑作用，又可以将水体加入到横向凹槽9和纵向凹槽10内，便于家禽饮用。

所述养殖箱体7的顶部左右两侧均设有透光窗18，通过透光窗18可保证养殖箱体7获得足够的光照，所述养殖箱体7的顶部中间设有引风罩17，引风罩17呈喇叭状结构，引风罩17的中部连接有抽风管19，抽风管19上设有过滤装置20，通过过滤装置20可对空气过滤，所述抽风管19的另一端设有抽风机21，抽风机21固定于养殖箱体7的顶部，通过抽风机21可对养殖箱体7进行通风换气，所述养殖箱体7的内顶部前后两侧均设有紫外线灯管16，通过紫外线灯管16既可以对养殖箱体7进行辅助照明，又可以杀菌消毒。

所述养殖箱体7的底部为锥形结构，养殖箱体7的底部中间设有排粪口12，通过网隔板6利于家禽粪便掉落，并通过排粪口12排出。

该环保型家禽养殖装置，可自动通过饲料传送带4将饲料传动至养殖箱体7内，并可自动通过饲料传送带4将饲料传动出去，可合理控制家禽的饮食，通过网状网隔板6的设置，利于粪便从排粪口12排出，通过栖息板8的设置利于家禽的栖息和进出，通过栖息板8上设置的横向凹槽9和纵向凹槽10既可以起到防滑作用，又可以将水体加入到横向凹槽9和纵向凹槽10内，便于家禽饮用，且不会造成过量饮用，通过紫外线灯管16既可以对养殖箱体7进行辅助照明，又可以杀菌消毒，通过控制抽风机21工作，可对养殖箱体7进行通风换气，且通过过滤装置20可对空气进行净化，对空气污染小，比较环保。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

以上的仅是本发明的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。
