脱粒棒可伸缩的玉米脱粒装置的制作方法

本发明涉及农业机械技术领域，具体地说是涉及玉米脱粒装置。

技术背景

玉米的脱粒机具有脱粒室，还有脱粒辊安装在脱粒室内，脱粒辊周围具有多排多列的脱粒棒，脱粒棒前端具有脱粒块，在脱粒室侧壁上安装有弧形的网格，脱粒辊旋转，脱粒块和网格之间可以对玉米棒挤压，使玉米粒从棒芯上脱落，达到脱落的效果；现有技术中，脱粒棒是脱粒块用钢筋连焊接在脱粒辊制成的，也就是说脱粒棒不能伸缩，对于有些过粗或过细的玉米棒具有脱粒效果差的缺点。

技术实现要素：

本发明的目的就是针对上述缺点，提供一种对于过细或过粗的玉米棒都能脱粒的玉米脱粒装置—脱粒棒可伸缩的玉米脱粒装置。

本发明的技术方案是这样实现的：脱粒棒可伸缩的玉米脱粒装置，包括机架，在机架上具有脱粒室，还有脱粒辊安装在脱粒室内，脱粒辊周围具有多排多列脱粒棒，脱粒棒前端具有脱粒块，在脱粒室侧壁上安装有弧形的网格，其特征是：所述脱粒棒中间是两节的，两节之间由伸缩杆连接，在伸缩杆之间还有支撑弹簧。

本发明的有益效果是：这样的玉米脱粒装置具有对于过细或过粗的玉米棒都能脱粒的优点。

附图说明

图1为本发明的结构示意图。

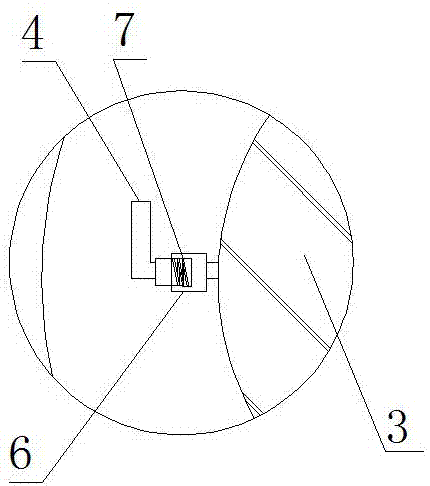

图2是图1中的a部分放大结构示意图。

其中：1、机架2、脱粒室3、脱粒辊4、脱粒棒5、网格6、伸缩杆7、支撑弹簧。

具体实施方案：

下面结合附图对本发明作进一步的说明。

如图1、2所示，一种玉米脱粒装置，包括机架1，在机架上具有脱粒室2，还有脱粒辊3安装在脱粒室内，脱粒辊周围具有多排多列脱粒棒4，脱粒棒前端具有脱粒块，在脱粒室侧壁上安装有弧形的网格5，其特征是：所述脱粒棒中间是两节的，两节之间由伸缩杆6连接，在伸缩杆之间还有支撑弹簧7。

这样伸缩杆伸缩，可以调整脱粒块和网格之间的距离，适合不同的玉米穗脱粒，以实现本发明的目的，支撑弹簧使脱粒块和网格保持一个恒定的距离。

以上所述仅为本发明的具体实施例，但本发明的结构特征并不限于此，任何本领域的技术人员在本发明的领域内，所作的变化或修饰皆涵盖在本发明的专利范围内。

技术特征：

技术总结
本发明涉及农业机械技术领域，名称是脱粒棒可伸缩的玉米脱粒装置，包括机架，在机架上具有脱粒室，还有脱粒辊安装在脱粒室内，脱粒辊周围具有多排多列脱粒棒，脱粒棒前端具有脱粒块，在脱粒室侧壁上安装有弧形的网格，其特征是：所述脱粒棒中间是两节的，两节之间由伸缩杆连接，在伸缩杆之间还有支撑弹簧。这样的玉米脱粒装置具有对于过细或过粗的玉米棒都能脱粒的优点。

技术研发人员：王国征
受保护的技术使用者：河南田冠农业机械制造有限公司
技术研发日：2017.04.16
技术公布日：2017.07.14
