一种咖啡种植的自动排水浇灌系统的制作方法

本实用新型涉及排水浇灌系统技术领域，具体为一种咖啡种植的自动排水浇灌系统。

背景技术：

咖啡树为茜草科多年生常绿灌木或小乔木，是一种园艺性多年生的经济作物，具有速生、高产、价值高、销路广的特点，庄园里种植的咖啡树，为了增加结果量和便于采收，咖啡树多被剪到2公尺以下的高度，现有的咖啡种植浇灌装置工作时浪费水资源，不能实现自动化浇灌，为此，我们推出一种咖啡种植的自动排水浇灌系统。

技术实现要素：

本实用新型的目的在于提供一种咖啡种植的自动排水浇灌系统，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种咖啡种植的自动排水浇灌系统，包括设备箱，所述设备箱的前部设有安全门，所述设备箱的内腔上部设有隔板，所述隔板的上端中部安装有控制器，所述设备箱的两侧设有散热风扇，所述设备箱的内腔底部通过螺栓螺接有水泵底座，所述水泵底座的上端设有水泵，所述水泵的左侧贯穿设备箱的左侧壁设有入水管，所述水泵的右侧贯穿设备箱的右侧壁设有导水管，所述导水管的右侧连接有地埋管，所述地埋管的下端中部设有湿度感应器，所述地埋管的上端设有出水管。

优选的，所述控制器的外侧设有防护罩。

优选的，所述散热风扇的外侧设有防护网罩。

优选的，所述隔板的高度与散热风扇的纵向中部平齐。

优选的，所述地埋管的底部两侧设有横杆。

优选的，所述出水管的上端通过支撑杆连接有出水管上盖。

与现有技术相比，本实用新型的有益效果是：本实用新型节能环保效果好，通过湿度感应器的设置，可实时监测土壤湿度，湿度感应器将信号传递至控制器，再通过控制器控制水泵的工作，将浇灌用水从入水管引入导水管，再通过导水管经由地埋管最终从出水管喷出，可实现自动化控制浇灌。

附图说明

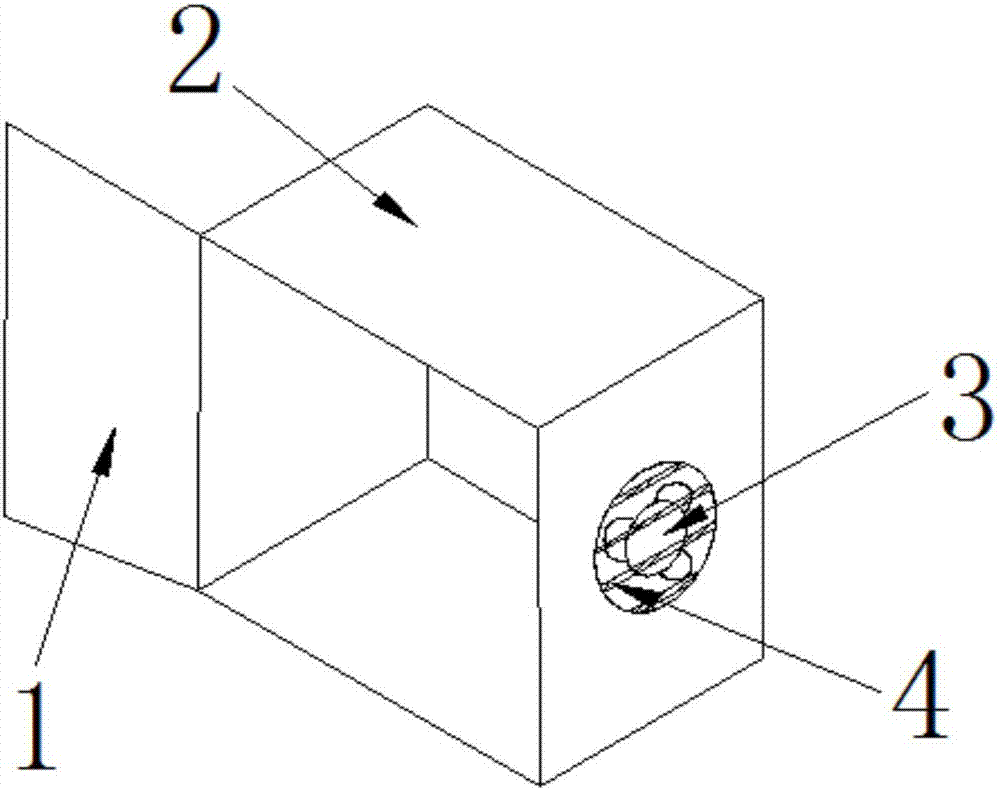

图1为本实用新型结构示意图；

图2为本实用新型设备箱部分结构示意图；

图3为本实用新型地埋管和出水管结构示意图。

图中：1安全门、2设备箱、3散热风扇、4防护网罩、5入水管、6水泵底座、7水泵、8螺栓、9横杆、10湿度感应器、11地埋管、12导水管、13控制器、14防护罩、15出水管、16出水管上盖、17支撑杆、18隔板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种咖啡种植的自动排水浇灌系统，包括设备箱2，所述设备箱2的前部设有安全门1，所述设备箱2的内腔上部设有隔板18，所述隔板18的上端中部安装有控制器13，所述设备箱2的两侧设有散热风扇3，所述设备箱2的内腔底部通过螺栓8螺接有水泵底座6，所述水泵底座6的上端设有水泵7，所述水泵7的左侧贯穿设备箱2的左侧壁设有入水管5，所述水泵7的右侧贯穿设备箱2的右侧壁设有导水管12，所述导水管12的右侧连接有地埋管11，所述地埋管11的下端中部设有湿度感应器10，所述地埋管11的上端设有出水管15。

进一步的，所述控制器13的外侧设有防护罩14，通过防护罩14的设置，起到保护控制器13受潮的作用。

进一步的，所述散热风扇3的外侧设有防护网罩4，通过防护网罩4的设置，保证了散热风扇3的使用安全。

进一步的，所述隔板18的高度与散热风扇3的纵向中部平齐，通过隔板18的高度与散热风扇3的纵向中部平齐的设置，使得散热风扇3可对隔板18的上下部空间起到散热作用。

进一步的，所述地埋管11的底部两侧设有横杆9，通过横杆9的设置，在地埋管11埋入地下时，起到防止地埋管11下陷的作用。

进一步的，所述出水管15的上端通过支撑杆17连接有出水管上盖16，通过出水管上盖16的设置，既起到防尘作用，也可在水通过出水管15喷出时，起到增加喷洒范围的作用。

具体的，使用时，将设备接通电源，湿度感应器10感应土壤湿度，在土壤湿度低于一定水平时，通过湿度感应器10与控制器13的电性连接，将信号传递至控制器13，在控制器13电信连接于水泵7的前提下，控制器13控制水泵7工作，将浇灌用水从入水管5引入导水管12，再通过导水管12经由地埋管11最终从出水管15喷出，形成对土壤的浇灌。
