一种园林用修剪刀刀盘的制作方法

本实用新型涉及一种园林工具，更具体的说是一种园林用修剪刀刀盘。

背景技术：

修剪刀是园林会用到的工具，用于花草树木的修剪，但是现在用到的修剪刀刀片不能向内伸缩，没有缓冲效果，在修剪树木时会对刀片有一定的损坏，十分不方便，所以设计一种园林用修剪刀刀盘。

技术实现要素：

本实用新型主要解决的技术问题是提供一种园林用修剪刀刀盘，刀片在刀盘径向可以伸缩，有缓冲效果，在修剪花草树木时不会损伤刀片，并且刀片切割直径可以根据需要进行调节。

为解决上述技术问题，本实用新型涉及一种园林工具，更具体的说是一种园林用修剪刀刀盘，包括转动杆、调节头、斜面、刀盘凸起、刀盘本体、通孔、调节杆、活动块Ⅰ、扩大孔、弹簧、活动块Ⅱ、刀片固定杆、锁定螺钉、刀片、刀片连接杆和锁定孔，刀片在刀盘径向可以伸缩，有缓冲效果，在修剪花草树木时不会损伤刀片，并且刀片切割直径可以根据需要进行调节。

转动杆与刀盘凸起相连接，调节头与转动杆螺纹连接，斜面设置在调节头上，刀盘本体与刀盘凸起相连接；通孔设置在刀盘本体上，扩大孔设置在通孔的中间，活动块Ⅰ、弹簧和活动块Ⅱ均设置在扩大孔的内部，调节杆的一端穿过通孔与活动块Ⅰ相连接，调节杆的另一端与斜面相接触，弹簧的一端与活动块Ⅰ相接触，弹簧的另一端与活动块Ⅱ相接触；刀片固定杆的一端穿过通孔与活动块Ⅱ相连接，刀片固定杆的另一端上通过锁定螺钉安装有刀片连接杆，刀片连接杆和刀片相连接，锁定孔设置在刀片连接杆上。

作为本技术方案的进一步优化，本实用新型一种园林用修剪刀刀盘所述的刀盘凸起和刀盘本体的材料均为不锈钢。

作为本技术方案的进一步优化，本实用新型一种园林用修剪刀刀盘所述的通孔、调节杆、活动块Ⅰ、扩大孔、弹簧、活动块Ⅱ和刀片固定杆共中心线。

作为本技术方案的进一步优化，本实用新型一种园林用修剪刀刀盘所述的刀片固定杆有多个。

作为本技术方案的进一步优化，本实用新型一种园林用修剪刀刀盘所述的刀片的材料为不锈钢。

作为本技术方案的进一步优化，本实用新型一种园林用修剪刀刀盘所述的转动杆、调节头、斜面和刀盘凸起共中心线。

本实用新型一种园林用修剪刀刀盘的有益效果为：

本实用新型一种园林用修剪刀刀盘，刀片在刀盘径向可以伸缩，有缓冲效果，在修剪花草树木时不会损伤刀片，并且刀片切割直径可以根据需要进行调节。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

图1为本实用新型一种园林用修剪刀刀盘的结构示意图。

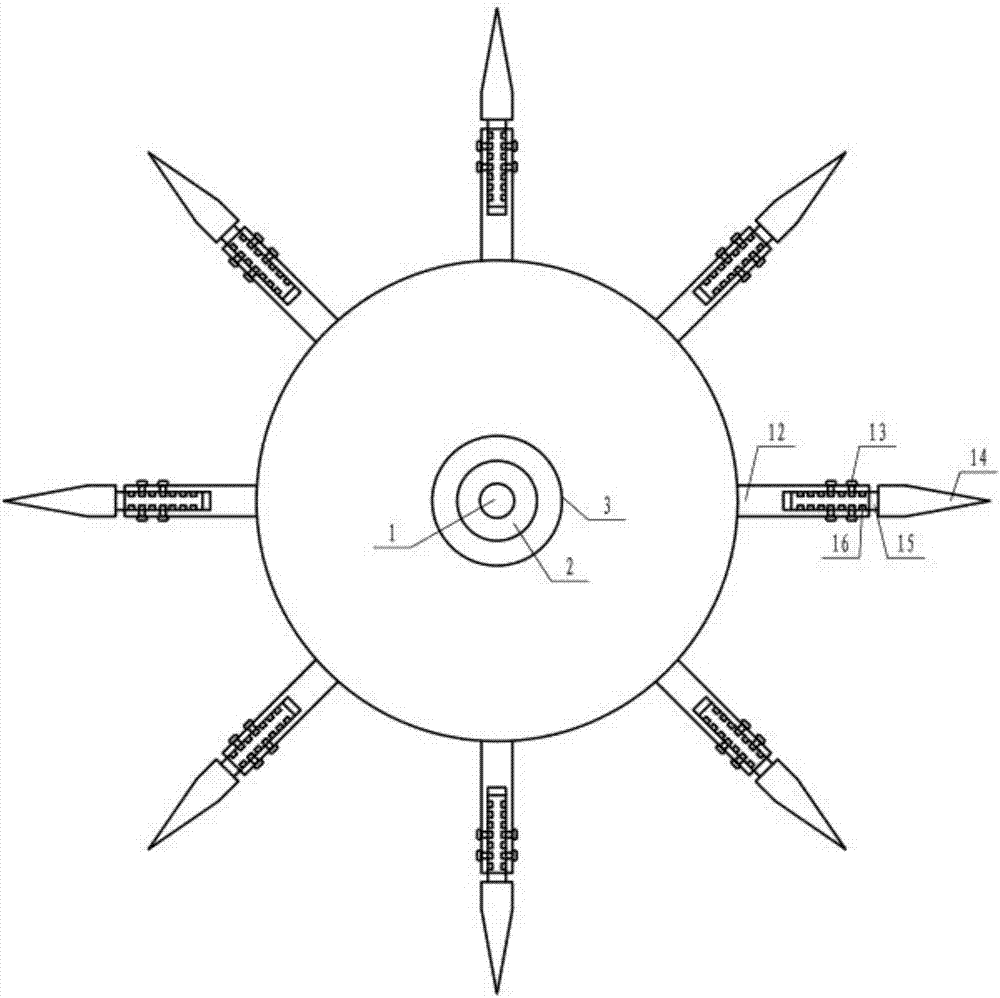

图2为本实用新型一种园林用修剪刀刀盘的俯视图。

图中：转动杆1；调节头2；斜面3；刀盘凸起4；刀盘本体5；通孔6；调节杆7；活动块Ⅰ8；扩大孔9；弹簧10；活动块Ⅱ11；刀片固定杆12；锁定螺钉13；刀片14；刀片连接杆15；锁定孔16。

具体实施方式

具体实施方式一：

下面结合图1和图2说明本实施方式，本实用新型涉及一种园林工具，更具体的说是一种园林用修剪刀刀盘，包括转动杆1、调节头2、斜面3、刀盘凸起4、刀盘本体5、通孔6、调节杆7、活动块Ⅰ8、扩大孔9、弹簧10、活动块Ⅱ11、刀片固定杆12、锁定螺钉13、刀片14、刀片连接杆15和锁定孔16，刀片在刀盘径向可以伸缩，有缓冲效果，在修剪花草树木时不会损伤刀片，并且刀片切割直径可以根据需要进行调节。

转动杆1与刀盘凸起4相连接，调节头2与转动杆1螺纹连接，斜面3设置在调节头2上，刀盘本体5与刀盘凸起4相连接，转动杆1连接动力机构，从而实现刀片本体5的转动，从而进行修剪工作，通过调节头2在转动杆1上的位置调节使得调节杆7在斜面3上的位置发生变化，从而使得弹簧10的压缩程度改变，起到改变缓冲力度的调节。

通孔6设置在刀盘本体5上，扩大孔9设置在通孔6的中间，活动块Ⅰ8、弹簧10和活动块Ⅱ11均设置在扩大孔9的内部，调节杆7的一端穿过通孔6与活动块Ⅰ8相连接，调节杆7的另一端与斜面3相接触，弹簧10的一端与活动块Ⅰ8相接触，弹簧10的另一端与活动块Ⅱ11相接触，弹簧10的设置使得活动块Ⅱ11在扩大孔9中的位置可以变化，从而使得刀片固定杆12的位置发生变化，起到缓冲的作用，对刀片14起到保护作用。

刀片固定杆12的一端穿过通孔6与活动块Ⅱ11相连接，刀片固定杆12的另一端上通过锁定螺钉13安装有刀片连接杆15，刀片连接杆15和刀片14相连接，锁定孔16设置在刀片连接杆15上，通过锁定螺钉13与不同的锁定孔16的连接来调节刀片连接杆15和刀片固定杆12的相对位置，使得刀片14相对于刀盘本体5的位置发生变化，从而起到调节修剪直径的目的，根据需要进行调节。

具体实施方式二：

下面结合图1和图2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的刀盘凸起4和刀盘本体5的材料均为不锈钢，不锈钢的强度大，承力能力强，并且不生锈，一直保持良好的外观。

具体实施方式三：

下面结合图1和图2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的通孔6、调节杆7、活动块Ⅰ8、扩大孔9、弹簧10、活动块Ⅱ11和刀片固定杆12共中心线。

具体实施方式四：

下面结合图1和图2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的刀片固定杆12有多个。

具体实施方式五：

下面结合图1和图2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的刀片14的材料为不锈钢。

具体实施方式六：

下面结合图1和图2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的转动杆1、调节头2、斜面3和刀盘凸起4共中心线。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
