一种节水环保鱼缸的制作方法

本实用新型涉及鱼缸技术领域，尤其涉及一种节水环保型鱼缸。

背景技术：

目前市面上大部分的鱼缸产品都采用循环水过滤系统，在鱼缸的上方设有过滤槽，但是为了避免占用鱼缸面积影响观赏，往往过滤槽都太窄太浅，这样就必须频繁换水，否则水质容易浑浊，伤害鱼儿健康。

因此，现有技术的鱼缸产品的过滤槽结构存在问题，使用不方便，须频繁换水，浪费水资源。

技术实现要素：

本实用新型所要解决的技术问题是提供一种节水环保鱼缸，其可延长换水周期，节约水资源。

为解决本实用新型的技术问题，本实用新型公开一种节水环保鱼缸，包括顶盖、过滤槽、潜水泵、箱体和底座；所述过滤槽包括隔板、将过滤槽分成左室和右室，左室空间大于右室空间，所述左室底部包括第一底板和第二底板，所述第二底板长于第一底板，且高度低于第一底板，在左室底部构成一储物室。

其中，所述第二底板低于第一底板2-3厘米。

其中，所述过滤槽还包括过滤网格，放置在第二底板上。

其中，所述过滤网格包括若干个矩阵排列的长方形通孔。

其中，所述鱼缸还包括细菌屋和陶瓷环，放置在所述过滤网格上。

其中，所述鱼缸还包括过滤棉，放置在所述细菌屋和陶瓷环的上方。

其中，所述鱼缸顶盖包括分别设置在中间和左右两侧的通风孔。

其中，所述潜水泵为三合一水陆两用潜水泵。

其中，所述鱼缸还包括杀菌消毒LED灯，卡接在所述顶盖内侧。

其中，所述鱼缸底座还设有防滑脚垫。

与现有技术相比，本实用新型具有如下有益效果：本实用新型仅增加了过滤槽底部的部分空间，用做放置过滤材料，即不影响观赏性，又可有效净化水质，使用户无需频繁换水，即节约时间又节约用水，方便用户的同时，还节能环保。

附图说明

图1是本实用新型的鱼缸整体外观结构图；

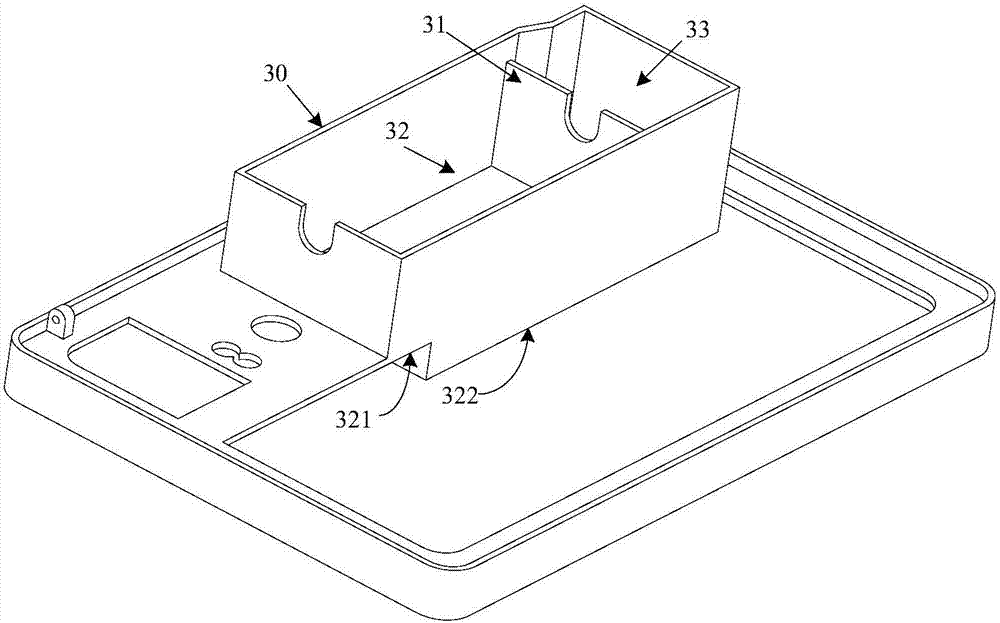

图2是本实用新型的鱼缸过滤槽结构图；

图3是本实用新型的鱼缸过滤槽主视图；

图4是本实用新型的鱼缸过滤槽剖视图；

图5是本实用新型的过滤网结构图；

图6是本实用新型的鱼缸去盖后的主视图；

图7是本实用新型的鱼缸LED灯外观结构图。

具体实施方式

下面结合附图和实施例，对本实用新型作进一步详细说明。

如图1至图6所示，本实用新型的节水环保鱼缸，包括顶盖10、过滤槽30、潜水泵40、箱体20和底座50。过滤槽30安装在箱体20上方，顶盖10可完全覆盖过滤槽30。顶盖10上设有通风孔11，均匀分部在顶盖10的中间和左右两侧，增加鱼缸透气性，保护顶盖10内侧通风干燥，有利于鱼儿生长。

所述过滤槽30包括隔板31，将过滤槽分成左室32和右室33，左室32的空间大于右室33的空间。并且，左室32底部包括第一底板321和第二底板322，所述第二底板322长于第一底板321，且高度低于第一底板321，在 左室32底部构成一储物室323。

在本实施例中，第二底板322比第一底板321低2-3厘米，即如图4所示，第一底板322和第二底板321的高度差H为2-3厘米。另外，第二底板322长度L2比第一底板321长度L1长20-30厘米。因此，储物室323有足够空间放置过滤材料，比如玻璃环36、陶瓷环36、细菌屋35等，可有效过滤水质。

右室33底板与左室32的第二底板322齐平，水流经左室32过滤后流入右室33，再通过设置在右室33底板上的过水孔331流入箱体20内，使箱体20内的水始终是过滤后的水。

另外，如图3、图4、图5所示，本实施例的过滤槽30还包括一过滤网格34，过滤网格34包括若干个矩阵排列的长方形通孔341，放置在第二底板322上，置于储物室323内。过滤材料细菌屋35和陶瓷环36放在过滤网格34上，上方再放置过滤棉37，通过三层过滤措施可有效达到净化水质的目的，使用户无需频繁换水，可长达三个月不换水，即节约时间又节约用水，方便用户的同时，还节能环保。并且，由于本实施例仅增加了过滤槽底部的部分空间，没有占用太多鱼缸箱体内部空间，因此，并不影响鱼缸的观赏性。

另外，本实施例的潜水泵40为三合一水陆两用潜水泵，自带增氧、循环、过滤功能。潜水泵40轴芯采用不锈钢陶瓷轴芯，大大降低了运转噪音，还能防止潜水泵缺水时导致温度过热而烧毁。

如图6所示，本实施例的鱼缸底座50还设有防滑脚垫51，可避免用户换水操作时，鱼缸在光滑桌面上移动。

如图7所示，本实施例的鱼缸还包括杀菌消毒LED灯60，卡接在所述顶盖10内侧，由于自带杀菌消毒功能，大大减少了鱼缸内藻类的生长，可保持鱼缸内壁的清晰透亮。

综上所述，本实用新型仅增加了过滤槽底部的部分空间，用做放置过滤 材料，即不影响观赏性，又可有效净化水质，使用户无需频繁换水，即节约时间又节约用水，方便用户的同时，还节能环保。

以上举较佳实施例，对本实用新型的目的、技术方案和优点进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内，本实用新型所主张的权利范围应以实用新型申请范围所述为准，而非仅限于上述实施例。
