一种手持式园林种植土壤翻动装置的制作方法

本实用新型涉及一种手持式园林种植土壤翻动装置。

背景技术：

园林种植过程中经常需要用到翻土装置，现有的翻土装置的体积和动力都比较大，在翻土过程中会对园林中的其他植物造成伤害，使用起来不方便。

技术实现要素：

本实用新型要解决的问题是提供一种使用方便的手持式园林种植土壤翻动装置。

为了解决上述技术问题，本实用新型采用的技术方案是：一种手持式园林种植土壤翻动装置，其特征在于，包括平行设置的左竖板和右竖板，所述左竖板和右竖板的底部分别固定有一用于插入到土壤内的插杆，所述插杆的底部设置有尖端，所述左竖板和右竖板的顶端通过连接柱连接，所述连接柱上滑动套设有一驱动块，所述右竖板上可转动设置有一转轴，所述转轴的右端固定有摇动杆，所述转轴的左端固定有一穿过所述驱动块并与所述驱动块通过螺纹连接的螺纹丝杆，所述驱动块的底部通过竖直块连接有一电机，所述电机通过联轴器连接有一转轴，所述转轴的外壁固定有螺旋状翻土片，所述驱动块的外壁设置有与所述电机通过导线电性连接的开关按钮。

优选地，上述的手持式园林种植土壤翻动装置，其中所述摇动杆包括固定在所述转轴端头的短杆、固定在所述短杆自由端的长杆，所述短杆与所述长杆垂直设置且所述短杆的长度小于所述长杆的长度。

优选地，上述的手持式园林种植土壤翻动装置，其中所述长杆的外壁套设有一橡皮套，所述橡皮套内嵌入有由聚氨酯线作为经线和纬线编织而成的加固层。

优选地，上述的手持式园林种植土壤翻动装置，其中所述竖直块的外壁固定有一横杆，所述横杆的端头固定有向下延伸的竖杆，所述竖杆的端头固定有轮座，所述轮座的底部安装有行走轮。

优选地，上述的手持式园林种植土壤翻动装置，其中所述转轴的外壁位于所述右竖板的左右两侧分别固定有一限位套。

优选地，上述的手持式园林种植土壤翻动装置，其中所述左竖板的内壁安装有一轴承，所述螺纹丝杆的左端与所述轴承的内圈连接。

本实用新型的技术效果主要体现在：本实用新型的体积和重量小，携带运输方便；通过将插杆插入到土壤内即可以实现将本实用新型固定在地表，使用方便；通过转动摇杆可以带动螺纹丝杆转动，由于螺纹丝杆与驱动块通过螺纹连接，使得驱动块在螺纹丝杆上滑动，继而带动电机调整位置，通过这种方式调整电机的位置，能够较好的把控翻地的范围，防止了对园林内的其他植物造成伤害，使得本实用新型更加实用。

附图说明

图1为本实用新型的结构示意图；

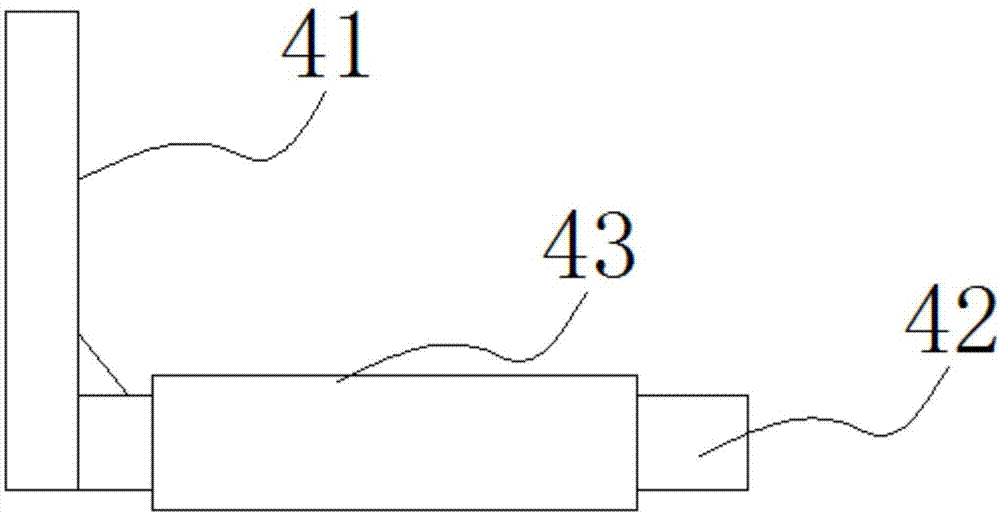

图2为图1中摇杆的结构示意图；

图3为图2中橡皮套的剖视图。

具体实施方式

以下结合附图，对本实用新型的具体实施方式作进一步地详述，以使本实用新型的技术方案更易于理解和掌握。

如图1、2、3所示，一种手持式园林种植土壤翻动装置，包括平行设置的左竖板11和右竖板12，左竖板11和右竖板12的底部分别焊接有一用于插入到土壤内的插杆13，插杆13的底部设置有尖端14。

左竖板11和右竖板12的顶端通过连接柱21连接，连接柱21与左竖板11和右竖板12采用焊接的方式连接。连接柱21上滑动套设有一驱动块22，右竖板12上可转动设置有一转轴23。为了防止转轴23在右竖板12上移位，转轴23的外壁位于右竖板12的左右两侧分别焊接有一限位套10。

转轴23的右端焊接有摇动杆24，转轴23的左端焊接有一穿过驱动块22并与驱动块22通过螺纹连接的螺纹丝杆25，驱动块22的底部通过竖直块26连接有一电机27，竖直块26焊接在驱动块22的底部，电机27通过螺钉安装在竖直块26的底部。电机27通过联轴器28连接有一转轴29，转轴29的外壁固定有螺旋状翻土片30，转轴29与螺旋状翻土片30一体成型。驱动块22的外壁设置有与电机27通过导线电性连接的开关按钮31。

本实用新型中的摇动杆24包括焊接在转轴23端头的短杆41、焊接在短杆41自由端的长杆42，短杆41与长杆42垂直设置且短杆41的长度小于长杆42的长度，这样设计使得用户摇动摇动杆24比较省力。长杆42的外壁套设有一橡皮套43，使得用户捏在上面比较舒服。橡皮套43内嵌入有由聚氨酯线作为经线和纬线编织而成的加固层44，这样设计使得橡皮套43更加的结实。

其中竖直块26的外壁焊接有一横杆51，横杆51的端头焊接有向下延伸的竖杆52，竖杆52的端头焊接有轮座53，轮座53的底部通过螺钉安装有行走轮54，行走轮54在地面滚动，使得电机27移动起来更加的平稳。

本实用新型中的左竖板11的内壁通过螺钉安装有一轴承100，螺纹丝杆25的左端与轴承100的内圈连接，这样设计使得本实用新型的结构更加的坚固。

当然，以上仅为本实用新型的较佳实施例而已，非因此即局限本实用新型的专利范围，凡运用本实用新型说明书及图式内容所为之简易修饰及等效结构变化，均应同理包含于本实用新型的专利保护范围之内。
