一种园林可调式藤蔓架的制作方法

本实用新型涉及园林藤蔓架技术领域，具体为一种园林可调式藤蔓架。

背景技术：

随着园林的建设与开发，越来越多的园林面向人们所开放，进而园林内部的构造就显得尤为重要，尤其是用来引导藤蔓生长的藤蔓架，如果藤蔓设计的不够简洁，实用，便于运输，那藤蔓植被的处理对于工作者而言就变的非常棘手，可见一种可调式藤蔓架对园林的重要性。

市场上的藤蔓架稳定性不佳，高度不可调节，生长方向没有引导，同时蔓藤架的支架分布不均匀，导致蔓藤不能合理分布生长，为此，我们提出一种园林可调式蔓藤架。

技术实现要素：

本实用新型的目的在于提供一种园林可调式藤蔓架，以解决上述背景技术中提出的藤蔓架稳定性不佳，高度不可调节，生长方向没有引导，同时蔓藤架的的支架分布不均匀，导致蔓藤不能合理分布生长的问题。

为实现上述目的，本实用新型提供如下技术方案：一种园林可调式藤蔓架，包括平稳盘、藤蔓杆和螺钉，所述平稳盘的顶端设置有内丝，且内丝与副支撑杆的下端构成螺纹连接，所述副支撑杆的正视方安装有挂钩，且副支撑杆的左右两侧设置有横条，所述副支撑杆的顶端安装有回形槽，且回形槽的内部贯穿有双头螺杆，所述双头螺杆的两端设置有第一螺帽，且双头螺杆的中部安装有连接板，所述连接板的左端设置有一号圆孔，且一号圆孔的内部贯穿有双头螺杆，所述连接板的右端设置有二号圆孔，且连接板的中部设置有螺纹通孔，所述螺纹通孔与双头连接螺杆构成螺纹连接，所述藤蔓杆贯穿于二号圆孔的内部，且藤蔓杆的下方镶嵌有环盘，所述藤蔓杆的两端设置有通口，且通口的内部安装有铁丝，所述藤蔓杆的中部贯穿有升降杆，且升降杆的顶端旋接有第二螺帽，所述升降杆的中部上端固定有撑块，且升降杆的下端设置有主支撑杆，所述主支撑杆的外侧右端设置有旋栓，且主支撑杆的下端外侧固定有铁片，所述螺钉旋接于铁片的内部。

优选的，所述挂钩呈开口半圆环状结构，且挂钩与副支撑杆为固定连接。

优选的，所述双头螺杆的直径小于与回形槽的槽高，且双头螺杆通过回形槽与副支撑杆构成活动连接。

优选的，所述连接板的厚度为1cm，且连接板与连接板之间通过双头连接螺杆构成活动连接。

优选的，所述藤蔓杆关于升降杆的竖直中心线对称，且藤蔓杆距离地面的高度为可调式高度，其高度区间为80cm-120cm。

优选的，所述铁片设置有4个，且铁片关于主支撑杆竖直中心线均匀分布。

与现有技术相比，本实用新型的有益效果是：该园林可调式藤蔓架设置有圆盘状结构平稳盘，提高副支撑杆的稳定性，防止副支撑杆支撑不住一直处于生长环境的植物的自身重量，而使副支撑杆倒塌，副支撑杆外侧的通过设置挂钩，为藤蔓的生长方向做出限制和引导，为藤蔓向藤满架上的攀爬生长带来方便，同时防止藤蔓向其他方向肆意生长，减少后期清理工作，副支撑杆顶端的双头螺杆通过回形槽与副支撑杆构成活动连接，前后移动双头螺杆的位置，调节连接板的坡度，减少藤蔓向上生长时所需要克服的自身重力，便于藤蔓向上蜿蜒生长，连接板与连接板之间通过双头连接螺杆构成活动连接，通过合理安装双头连接螺杆的位置，能够使藤蔓分布的更加均匀，防止藤蔓过于集中，所受日照不均匀，影响部分藤蔓生长，同时防止局部重量过重导致副支撑杆坍塌，藤蔓杆的高度区间为80cm-120cm，可调式高度能够针对不同生长环境需求的藤蔓提供相应的光照和空气，提高藤蔓架的实用性，此外，整个藤蔓架为可拆组式结构，便于管理和运输。

附图说明

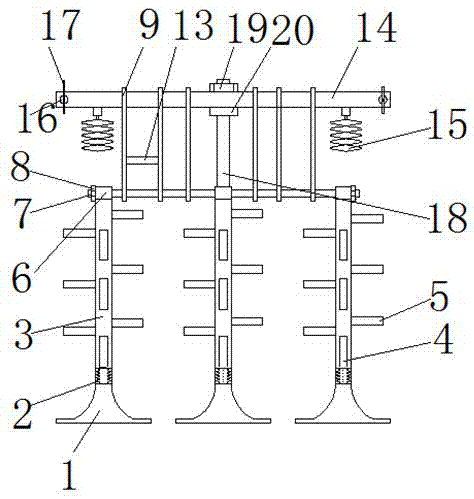

图1为本实用新型结构示意图；

图2为本实用新型侧视结构示意图；

图3为本实用新型连接板结构示意图。

图中：1、平稳盘，2、内丝，3、副支撑杆，4、挂钩，5、横条，6、回形槽，7、双头螺杆，8、第一螺帽，9、连接板，10、一号圆孔，11、二号圆孔，12、螺纹通孔，13、双头连接螺杆，14、藤蔓杆，15、环盘，16、通口，17、铁丝，18、升降杆，19、第二螺帽，20、撑块，21、主支撑杆，22、旋栓，23、铁片，24、螺钉。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种园林可调式藤蔓架，包括平稳盘1、内丝2、副支撑杆3、挂钩4、横条5、回形槽6、双头螺杆7、第一螺帽8、连接板9、一号圆孔10、二号圆孔11、螺纹通孔12、双头连接螺杆13、藤蔓杆14、环盘15、通口16、铁丝17、升降杆18、第二螺帽19、撑块20、主支撑杆21、旋栓22、铁片23和螺钉24，平稳盘1的顶端设置有内丝2，且内丝2与副支撑杆3的下端构成螺纹连接，副支撑杆3的正视方安装有挂钩4，且副支撑杆3的左右两侧设置有横条5，挂钩4呈开口半圆环状结构，且挂钩4与副支撑杆3为固定连接，将藤蔓的主茎置于挂钩4的内部，为藤蔓的生长方向做出限制和引导，为藤蔓向藤满架上的攀爬生长带来方便，同时防止藤蔓向其他方向肆意生长，减少后期清理工作，副支撑杆3的顶端安装有回形槽6，且回形槽6的内部贯穿有双头螺杆7，双头螺杆7的直径小于与回形槽6的槽高，且双头螺杆7通过回形槽6与副支撑杆3构成活动连接，通过松紧第一螺帽8，前后移动双头螺杆7的位置，调节连接板9的坡度，减少藤蔓向上生长时所需要克服的自身重力，便于藤蔓向上蜿蜒生长，双头螺杆7的两端设置有第一螺帽8，且双头螺杆7的中部安装有连接板9，连接板9的厚度为1cm，且连接板9与连接板9之间通过双头连接螺杆13构成活动连接，通过合理安装双头连接螺杆13的位置，能够使藤蔓分布的更加均匀，防止藤蔓过于集中，所受日照不均匀，影响部分藤蔓生长，同时防止局部重量过重导致副支撑杆3坍塌，连接板9的左端设置有一号圆孔10，且一号圆孔10的内部贯穿有双头螺杆7，连接板9的右端设置有二号圆孔11，且连接板9的中部设置有螺纹通孔12，螺纹通孔12与双头连接螺杆13构成螺纹连接，藤蔓杆14贯穿于二号圆孔11的内部，且藤蔓杆14的下方镶嵌有环盘15，藤蔓杆14关于升降杆18的竖直中心线对称，且藤蔓杆14距离地面的高度为可调式高度，其高度区间为80cm-150cm，可调式高度能够针对不同生长环境需求的藤蔓提供相应的光照和空气，提高藤蔓架的实用性，藤蔓杆14的两端设置有通口16，且通口16的内部安装有铁丝17，藤蔓杆14的中部贯穿有升降杆18，且升降杆18的顶端旋接有第二螺帽19，升降杆18的中部上端固定有撑块20，且升降杆18的下端设置有主支撑杆21，主支撑杆21的外侧右端设置有旋栓22，且主支撑杆21的下端外侧固定有铁片23，铁片23设置有4个，且铁片23关于主支撑杆21竖直中心线均匀分布，防止藤蔓杆14上藤蔓过重，导致主支撑杆21倾斜，增加主支撑杆21的稳定性，螺钉24旋接于铁片23的内部。

工作原理：对于这类的藤蔓架，首先将平稳盘1平稳放置于藤蔓根部附近，提高副支撑杆3的稳定性，将副支撑杆3的下端旋接于内丝2内部，同时将藤蔓的主茎置于挂钩4，为藤蔓的生长方向做出限制和引导，主茎的分支均匀搭在横条5上，使藤蔓合理分布均匀，接着将双头螺杆7置于回形槽6的内部，双头螺杆7的两端用第一螺帽8进行固定，将连接板9的左端一号圆孔10穿过双头螺杆7，右端二号圆孔11穿过藤蔓杆14，连接板9与连接板9之间通过双头连接螺杆13与连接板9内部的螺纹通孔12进行连接固定，防止藤蔓过于集中，所受日照不均匀，影响部分藤蔓生长，藤蔓杆14的下部焊接有环盘15，两端设置有通口16，通口16贯穿有铁丝17，防止连接板9脱落，藤蔓杆14的中部设置有升降杆18，升降杆18的顶端用第二螺帽19进行固定，升降杆18的中部上端设置有撑块20，防止藤蔓杆下滑，主支撑杆21通过外侧右端的旋栓22与升降杆18构成升降活动连接，藤蔓杆距离地面的高度区间为80cm-150cm，可调式高度能够针对不同生长环境需求的藤蔓提供相应的光照和空气，提高藤蔓架的实用性，主支撑杆21的下端外侧焊接有铁片23，铁片23用螺钉24固定于地面上，防止藤蔓杆14上藤蔓过重，导致主支撑杆21倾斜，增加主支撑杆21的稳定性。
