一种可拆装的鞋跟的制作方法

本实用新型涉及一种可拆装的鞋跟。

背景技术：

目前，爱美女士的鞋柜里都少不了一双高跟鞋。但是由于高跟鞋的特点，使其不适应距离走路或外出旅游爬山。特别是一些开车的女白领，开车时最好是穿平底鞋，然而上班却要穿高跟鞋。因此多数女白领都要备两双鞋。这就给业内人士提出了一个如何设计一种高度可调和可更换鞋跟的高跟鞋的问题。

技术实现要素：

本实用新型的目的在于克服现有技术的缺陷而提供一种可拆装的鞋跟，它能在保证穿着舒服的情况下，使高跟鞋可以有多种变化。

本实用新型的目的是这样实现的：一种可拆装的鞋跟，包括设在鞋跟与鞋垫之间的后跟衬托板和鞋跟本体，其中，

所述后跟衬托板的背面的后端面向前开设一个前小后大的等腰梯形插槽，该插槽的横截面呈燕尾槽；所述后跟衬托板的上表面对应鞋跟的位置纵向设有一个狭长的矩形槽，该矩形槽的后半部为与所述插槽连通的通槽；该矩形槽内设置一个金属卡扣，该金属卡扣包括一形状与所述矩形槽的形状适配的摆臂、一从摆臂的尾端向下延伸并露出所述插槽的底面的卡勾、一横向安装在摆臂的中部并嵌置在所述矩形槽的两侧的转轴、一位于摆臂的头部上表面并露出后跟衬托板的上表面的中空按键和一设在按键的空腔内并且下端嵌入矩形槽的底面的弹簧；

所述鞋跟本体的上表面的中后部设有一个与所述后跟衬托板的插槽适配的凸台，该凸台的上表面对应设在所述金属卡扣的卡勾的活动范围设置一个凹腔，并在该凹腔内设置一根与卡勾对应的金属扣杆；

通过将凸台插接在后跟衬托板上的插槽中并按压所述金属卡扣上的按键，使卡勾能勾住鞋跟本体上的金属扣杆，实现鞋跟本体与后跟衬托板的连接并实现鞋跟本体与后跟衬托板的左右方向和前后方向的限位。

上述的可拆装的鞋跟，其中，所述后跟衬托板的上表面上在所述矩形槽的两侧对称地设置一对圆形盲孔，该一对盲孔中分别设置一根上表面高于所述金属卡扣的按键的上表面的支撑柱。

上述的可拆装的鞋跟，其中，所述后跟衬托板的材质为纤维板或塑胶板。

本实用新型的可拆装的鞋跟的技术方案，通过在鞋跟与后跟衬托板之间设置连接机构，鞋跟可以是多种材质、粗细高低均可以安装连接机构，实现一键式换跟，使人们可以在基础款的鞋面上根据穿着需要配上各种鞋跟，实现一鞋多穿，满足了爱美女士的需要。

附图说明

图1是本实用新型的可拆装的鞋跟的结构示意图；

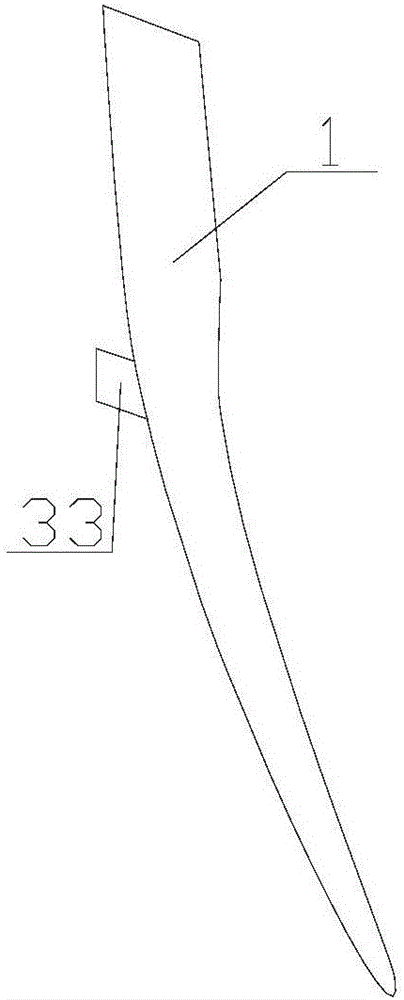

图2a是本实用新型的可拆装的鞋跟中的后跟衬托板的侧视图；

图2b是本实用新型的可拆装的鞋跟中的后跟衬托板的俯视图；

图2c是本实用新型的可拆装的鞋跟中的后跟衬托板的仰视图；

图2d是本实用新型的可拆装的鞋跟中的后跟衬托板的后视图；

图3a是本实用新型的可拆装的鞋跟中的鞋跟本体的侧视图；

图3b是本实用新型的可拆装的鞋跟中的鞋跟本体的后视图；

图3c是本实用新型的可拆装的鞋跟中的鞋跟本体的俯视图；

图4a是本实用新型的可拆装的鞋跟的安装示意图(第一步)；

图4b是本实用新型的可拆装的鞋跟的安装示意图(第二步)；

图4c是本实用新型的可拆装的鞋跟的安装示意图(第三步)。

具体实施方式

下面将结合附图对本实用新型作进一步说明。

请参阅图1至图3c，本实用新型的可拆装的鞋跟，包括设在鞋跟与鞋垫之间的后跟衬托板1和鞋跟本体2，其中：

后跟衬托板1的材质为纤维板或塑胶板，它的背面的后端面向前开设一个前小后大的等腰梯形插槽10，该插槽10的横截面呈燕尾槽；后跟衬托板1的上表面对应鞋跟的位置纵向设有一个狭长的矩形槽11，该矩形槽11的后半部为与插槽10连通的通槽；该矩形槽11内设置一个金属卡扣3，该金属卡扣3包括一宽度和长度分别与矩形槽11的宽度和长度适配的摆臂31、一从摆臂31的尾端向下延伸并露出插槽10的底面的卡勾32、一横向安装在摆臂31的中部并嵌置在矩形槽11的两侧的转轴30、一位于摆臂31的头部上表面并露出后跟衬托板1的上表面的中空按键33和一设在按键33的空腔内并且下端嵌入矩形槽11的底面的弹簧(图中未示)；

后跟衬托板1的上表面上还在矩形槽11的两侧对称地设置一对圆形盲孔12，该一对盲孔12中分别设置一根支撑柱，该两根支撑柱的上表面高于金属卡扣3的按键33的上表面的支撑柱；

鞋跟本体2的上表面的中后部设有一个凸台20，该凸台20呈与后跟衬托板1的插槽10适配的前小后大的等腰梯形，该凸台20的横截面也呈燕尾形，该凸台20的上表面对应设在金属卡扣3的卡勾32的活动范围设置一个凹腔21，并在该凹腔21内设置一根与卡勾32对应的金属扣杆22；

通过将鞋跟本体2的凸台20插接在后跟衬托板1上的插槽10中并按压金属卡扣3上的按键33，使卡勾32能勾住鞋跟本体2上的金属扣杆22，实现鞋跟本体2与后跟衬托板1的连接，并通过插槽10和凸台20的燕尾结构实现鞋跟本体2与后跟衬托板1的左右方向的限位，通过金属卡扣3的卡勾32与金属扣杆22实现鞋跟本体2与后跟衬托板1的前后方向的限位。

再请参阅图4a至图4c，本实用新型的可拆装的鞋跟的使用方法包括以下步骤：

第一步，用手指将后跟衬托板1上的金属卡扣3的按键33按压下去，使位于后跟衬托板1的背面的插槽10内的卡勾32上提而高于插槽10的底面；

第二步，保持手指按压按键33，同时将鞋跟本体2的凸台20的前端从后跟衬托板1的后端面与插槽10的口部对准并推入插槽10内；

第三步，手指松开按键33，由于弹簧的弹力使卡勾32恢复原位，同时勾住了鞋跟本体2上的金属扣杆22，使鞋跟本体2与后跟衬托板1的连接。

本实用新型的可拆装的鞋跟，需采用较厚的鞋垫，在与按键33对应位置的鞋垫背面刻镂一空腔，使按键嵌入该空腔内，并在鞋垫表面对应按键33的位置标注提示标记，便于操作。另外在后跟衬托板1的一对圆形盲孔12中设置支撑柱，可以受力，使穿着者的脚踩不到按键33。

本实用新型的可拆装的鞋跟，通过在鞋跟与后跟衬托板之间设置连接机构，鞋跟可以是多种材质、粗细高低，均可以安装连接机构，实现一键式换跟，使人们可以在基础款的鞋面上根据穿着需要配上各种鞋跟，实现一鞋多穿，满足了爱美女士的需要。

以上实施例仅供说明本实用新型之用，而非对本实用新型的限制，有关技术领域的技术人员，在不脱离本实用新型的精神和范围的情况下，还可以作出各种变换或变型，因此所有等同的技术方案也应该属于本实用新型的范畴，应由各权利要求所限定。
