一种宝石夹镶结构和首饰结构的制作方法

本实用新型涉及宝石镶嵌结构，更具体地说是指一种宝石夹镶结构和首饰结构。

背景技术：

目前市场上，钻石及其它宝石的镶嵌都是以牢固为标准，传统在装饰物件上镶嵌宝石，无论采用何种镶嵌方式，所有镶嵌完成的宝石都应该是固定的，并且无松动的状态。市场上如果发现有钻石松动的情况，都将被业内和消费者视为质量不合格，严重时钻石可能脱落丢失。但是随着生活水平的提升，传统宝石的镶嵌方式已经无法满足人们对张扬与个性的需要。

众所周知，宝石的重要特点和吸引人之处就在于它在晃动过程中发出的光彩，现有的牢固镶嵌工艺不能把宝石的璀璨光芒最好地展现出来。

因此，有必要开发出新的饰品结构，来满足人们对个性的追求的同时，还能把宝石的璀璨光芒最好地展现出来。

技术实现要素：

本实用新型的目的在于克服现有技术的缺陷，提供一种宝石夹镶结构和首饰结构。

为实现上述目的，本实用新型采用以下技术方案：

一种宝石夹镶结构，包括联接环，与联接环一体联接的底片，还包括设于底片前侧面的夹镶组件，所述夹镶组件与底片联接；所述夹镶组件包括夹镶本体，所述的夹镶本体的前侧设有用于放置宝石的凹槽，及从夹镶本体的侧边延伸至凹槽前方的夹头；所述的夹头与凹槽之间形成用于容置宝石的夹持腔。

其进一步技术方案为：所述夹镶本体设有凹槽的前侧面为斜面，且斜面与底片平面成5-15度。

其进一步技术方案为：还包括连接轴，所述底片和夹镶组件均设有通孔且位置相对应，连接轴穿过底片上的通孔和夹镶组件上的通孔与底片和夹镶组件联接。

其进一步技术方案为：所述的宝石夹镶结构材质均为贵金属体。

一种夹镶有宝石的首饰结构，包括所述的宝石夹镶结构，及嵌设于夹持腔中的宝石。

其进一步技术方案为：所述宝石与夹镶组件为旋转联接，宝石的后端嵌入于凹槽内，宝石的前端设有中心定位孔，所述的夹头设有用于嵌入中心定位孔的凸尖部。

其进一步技术方案为：所述夹头与夹镶本体之间还设有联接部，所述联接部近于宝石的一侧设有开口槽。

其进一步技术方案为：所述开口槽为沿垂直于宝石中心线方向延伸的长形槽，长形槽的前后侧为圆弧表面。

本实用新型与现有技术相比的有益效果是：夹镶结构通过夹头夹持住宝石前端且宝石后端嵌入于凹槽内，使镶嵌后的宝石可以自由活动、360度旋转，从而更充分地呈现宝石的美观，把宝石的璀璨光芒最好地展现出来，使镶有宝石的首饰、饰物更光彩夺目，同时还确保镶嵌的宝石牢固，不会脱落、遗失，本实用新型不仅可以用于吊坠，还可以用于戒指等首饰上。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征及优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。

附图说明

图1为本实用新型一种夹镶有宝石的首饰结构具体实施例的侧视图；

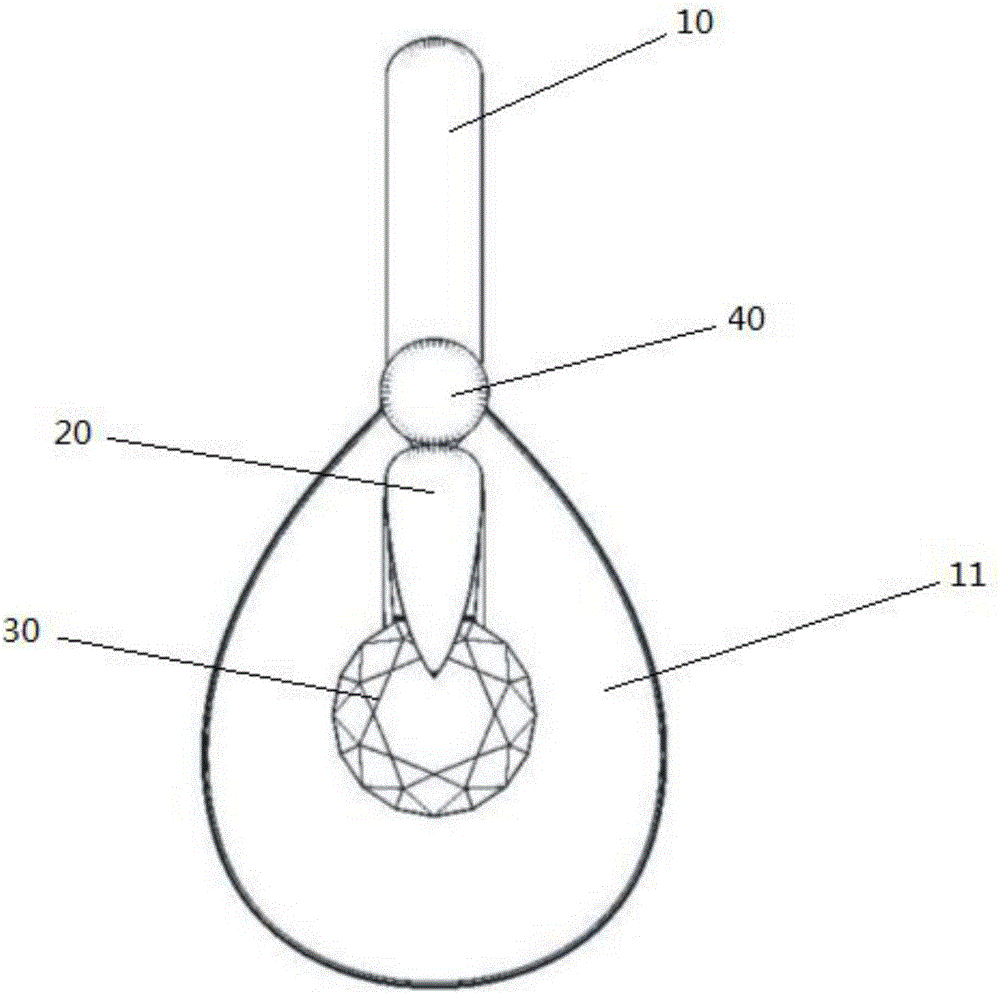

图2为本实用新型一种夹镶有宝石的首饰结构具体实施例的主视图；

图3为本实用新型一种夹镶有宝石的首饰结构具体实施例的爆炸图；

图4为本实用新型一种夹镶有宝石的首饰结构具体实施例的分解示意图。

附图标记

10 联接环 11 底片

20 夹镶组件 21 凹槽

22 夹头 23 夹持腔

30 宝石 40 连接轴

具体实施方式

为了更充分理解本实用新型的技术内容，下面结合具体实施例对本实用新型的技术方案进一步介绍和说明，但不局限于此。

如图1到图4所示的具体实施例，本实用新型一种宝石夹镶结构，包括联接环10，与联接环10一体联接的底片11，还包括设于底片11前侧面的夹镶组件20，以及连接轴40，底片11和夹镶组件20均设有通孔且位置相对应，连接轴40穿过底片11上的通孔和夹镶组件20上的通孔与夹镶组件20和底片11联接，夹镶组件20的通孔与连接轴40之间有活动间隙。

夹镶组件20包括夹镶本体，夹镶本体的前侧设有用于放置宝石30(本实施例中宝石为钻石)的凹槽21，及从夹镶本体的侧边延伸至凹槽21前方的弧形夹头22，夹头22从延伸处由粗逐渐变细；夹头22与凹槽21之间形成用于容置宝石30的夹持腔23，夹镶本体设有凹槽21的前侧面为斜面，且斜面与底片11平面成5-15度，宝石30夹镶结构材质均为贵金属体。

一种夹镶有宝石的首饰结构，包括宝石夹镶结构，及嵌设于夹持腔23中的宝石30，宝石30与夹镶组件20为旋转联接，宝石30的后端嵌入于凹槽21内，宝石30的前端设有中心定位孔，夹头22设有用于嵌入中心定位孔的凸尖部，夹头22与夹镶本体之间还设有联接部，所述联接部近于宝石30的一侧设有开口槽，开口槽为沿垂直于宝石30中心线方向延伸的长形槽，长形槽的前后侧为圆弧表面。

于其他实施例中，还可以是夹头与夹镶本体为分体式结构，将宝石放入于凹槽与凸尖部之间之后，通过螺钉将夹头与夹镶本体固定联接。

综上所述，本实用新型通过夹镶结构通过夹头夹持住宝石前端且宝石后端嵌入于凹槽内，使镶嵌后的宝石可以自由活动、360度旋转，从而更充分地呈现宝石的美观，把宝石的璀璨光芒最好地展现出来，使镶有宝石的首饰、饰物更光彩夺目，同时还确保镶嵌的宝石牢固，不会脱落、遗失。本实用新型不仅可以用于吊坠，还可以用于戒指等首饰上。

上述仅以实施例来进一步说明本实用新型的技术内容，以便于读者更容易理解，但不代表本实用新型的实施方式仅限于此，任何依本实用新型所做的技术延伸或再创造，均受本实用新型的保护。本实用新型的保护范围以权利要求书为准。
