一种监测体重的可拆卸趣味鞋的制作方法

本实用新型涉及一种鞋子，特别涉及一种监测体重的可拆卸趣味鞋，属于服装领域。

背景技术：

在遥远的古代，为了保护脚底板，人们想出的最简单、快捷的方法，就是一把揪住手边的任何东西(平展的树皮、大片树叶，也许还有一束束的野草)，用藤条或坚韧的长草捆在脚下。早期的“鞋子”可能不很美观，但却很实用。鞋跟的发明促成了最戏剧性的时装变化。起先，鞋跟也许产生于一种很实际的需要，为的是不让裙边沾湿雨水鞋子的前面是软木楔子，后跟较高，后来鞋匠们为左右脚制作不同的鞋底(而不是像原来那样“直筒的”)。

随着时代的发展，鞋子越来越多样化，出现了很多新型鞋子，现代人越来越注重体重，目前市场上的鞋子还不能提供测量体重的功能。

技术实现要素：

本实用新型要解决的技术问题是克服鞋子不能测量体重缺陷，提供一种可以拆卸，方便测量人体体重的鞋子。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型公开一种监测体重的可拆卸趣味鞋，包括鞋体和与所述鞋体可拆卸连接的鞋底，所述鞋体的表面设有粘布，所述粘布与装饰条可拆卸连接，所述鞋体的两侧设有若干胶带，每个所述胶带的顶端均设有暗扣，所述鞋底的两侧与所述胶带对应的位置设有小孔，所述小孔与凹槽连通，所述凹槽设于所述鞋底的底部，所述鞋底中间设有安装槽，所述安装槽为长方体结构，所述安装槽内部的四角位置设有滑槽，滑槽顶部设有小挡板，所述安装槽的顶部设有升降板，所述升降板的四角设于所述小挡板的下方，所述升降板的四角下方设有小弹簧，小弹簧设于滑槽内，所述安装槽内设有感应器，所述感应器通过电路板与显示屏连接，所述显示屏设于所述鞋底的一侧，所述电路板与按钮连接，所述按钮设于所述鞋底的顶部。

作为本实用新型的一种优选技术方案，所述鞋体内的鞋尖位置设有海绵。

作为本实用新型的一种优选技术方案，所述装饰条有不同的形状和花纹。

作为本实用新型的一种优选技术方案，所述升降板的顶部设有小突起。

作为本实用新型的一种优选技术方案，所述安装槽中设有纽扣电池，纽扣电池与所述电路板连接。

与现有技术相比本实用新型所达到的有益效果是：本实用新型可以将鞋体和鞋底分离开，方便清洗，防止鞋子发臭，滋生细菌，且鞋子方便人们自我监控体重，有利于身体健康，通过在鞋体上设置胶带，将胶带插入鞋底侧面的小孔中，再将胶带顶端的暗扣和凹槽中的凸钉连接，使鞋体和鞋底紧密连接在一起，鞋底中间设置的安装槽中，包括感应机构，用以测量人体体重，通过体重对升降板产生压力，使升降板下降，升降板的下方设置有感应器，感应器感受压力，通过电路板传递至显示屏，达到测量体重的目的，鞋体表面设置的粘布可以连接不同装饰条，增加鞋子的趣味性和新鲜感。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

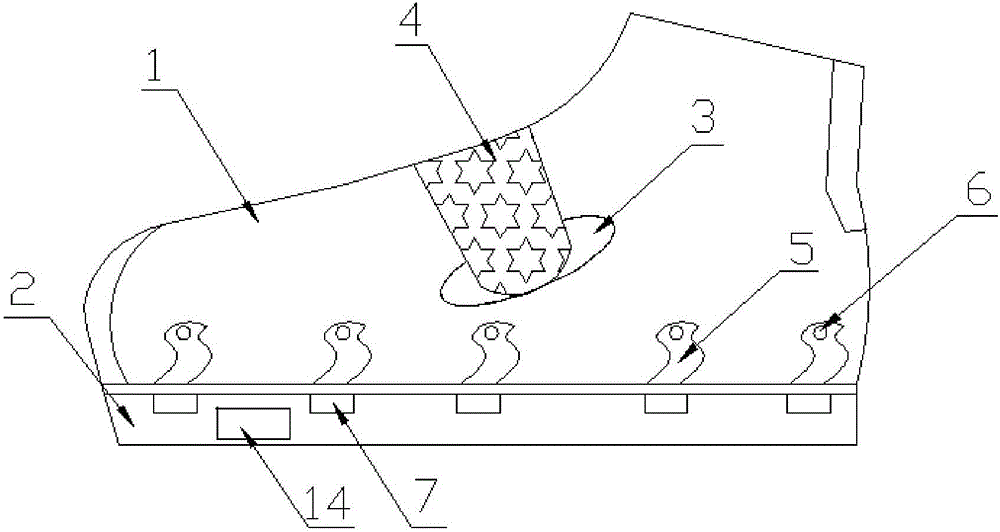

图1是本实用新型鞋子的结构示意图；

图2是本实用安装槽的结构示意图；

图3是本实用新型凹槽的结构示意图；

图中标号：1、鞋体；2、鞋底；3、粘布；4、装饰条；5、胶带；6、暗扣；7、小孔；8、凹槽；9、安装槽；10、小挡板；11、升降板；12、感应器；13、电路板；14、显示屏；15、按钮。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-3所示，本实用新型公开一种监测体重的可拆卸趣味鞋，包括鞋体1和与鞋体1可拆卸连接的鞋底2，鞋体1的表面设有粘布3，粘布3与装饰条4可拆卸连接，鞋体1的两侧设有若干胶带5，每个胶带5的顶端均设有暗扣6，鞋底2的两侧与胶带5对应的位置设有小孔7，小孔7与凹槽8连通，凹槽8设于鞋底2的底部，鞋底2中间设有安装槽9，安装槽9为长方体结构，安装槽9内部的四角位置设有滑槽，滑槽顶部设有小挡板10，安装槽9的顶部设有升降板11，升降板11的四角设于小挡板10的下方，升降板11的四角下方设有小弹簧，小弹簧设于滑槽内，安装槽9内设有感应器12，感应器12通过电路板13与显示屏14连接，显示屏14设于鞋底2的一侧，电路板13与按钮15连接，按钮15设于鞋底2的顶部。

进一步的，鞋体1内的鞋尖位置设有海绵。装饰条4有不同的形状和花纹。升降板11的顶部设有小突起。安装槽9中设有纽扣电池，纽扣电池与电路板13连接。

鞋体1的底部两侧设有若干胶带5，胶带5的顶端均设置有暗扣6，平常穿鞋时，将鞋体1置放在鞋底2上，鞋底2的两侧与胶带5对应的位置有小孔7，将胶带5插于小孔7中，鞋底2的底部设有与小孔7对应相通的凹槽8，当胶带5插从小孔7插入后，胶带5上的暗扣6出现在凹槽8中，每个凹槽8中都有与暗扣6对应的凸钉，将暗扣6与凸钉连接，即鞋体1与鞋底2连接在一起，当需要清洗鞋体1时，可以通过同样方法，使鞋体1和鞋底2分离，鞋底2中间设置有安装槽9，安装槽9中设置有感应器12和电路板13，电路板13连接有按钮15和显示器，安装槽9的四角有滑槽，滑槽中有小弹簧，滑槽的顶部有小挡板10，四个滑槽分别固定升降板11，升降板11的中间有小突起，当将鞋体1与鞋底2结合时，若人穿着鞋子时，人的脚底将会对小突起产生压力，从而使升降板11下降，当使用人打开按钮15开关时，升降板11将会对感应器12作用，感应器12感应到压力，将感应的数据通过线路板显示在显示器上，测量时，使用人需要单腿站立，如此使用人可以随时测量自己的体重，鞋体1内的顶部设置有海绵，不仅透气性好，而且防止对脚尖产生伤害，鞋体1的表面设置有粘布3，通过粘布3可以更换不用的装饰条4，增加使用人的新鲜感和乐趣。

本实用新型可以将鞋体1和鞋底2分离开，方便清洗，防止鞋子发臭，滋生细菌，且鞋子方便人们自我监控体重，有利于身体健康，通过在鞋体1上设置胶带5，将胶带5插入鞋底2侧面的小孔7中，再将胶带5顶端的暗扣6和凹槽8中的凸钉连接，使鞋体1和鞋底2紧密连接在一起，鞋底2中间设置的安装槽9中，包括感应机构，用以测量人体体重，通过体重对升降板11产生压力，使升降板11下降，升降板11的下方设置有感应器12，感应器12感受压力，通过电路板13传递至显示屏14，达到测量体重的目的，鞋体1表面设置的粘布3可以连接不同装饰条4，增加鞋子的趣味性和新鲜感。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
