一种新型文具盒的制作方法

本实用新型涉及文具盒技术领域，具体为一种新型文具盒。

背景技术：

文具盒是学生用来装钢笔、铅笔、尺子、橡皮等文具的盒子。质地很多，一般有木质、铁质、塑料制品，形状各异，多为长方体形状。

但现有的文具盒功能单一，仅具有存储文具的功能，考试时间对学生来说异常重要，如果时间把握不准，会影响学生的成绩，且学生放置文具盒会产生噪声，影响其他学生学习的注意力。

技术实现要素：

本实用新型的目的在于提供一种新型文具盒，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型文具盒，包括盒体，所述盒体从上往下依次设置有上层储物槽、上储物抽屉和下储物抽屉，且上储物抽屉与上层储物槽和下储物抽屉之间均通过隔板隔开，所述上储物抽屉开口位于盒体一侧，下储物抽屉位于盒体前部，所述上层储物槽内壁上设置有滑轨，且滑轨上安装有盒盖，盒盖内侧设置有支撑杆。

优选的，所述盒体底端安装有橡胶垫。

优选的，所述盒盖外表面镶嵌安装有书写板，且盒盖内表面设置有乘法口诀表。

优选的，所述盒体前部安装有时钟。

优选的，所述上储物抽屉和下储物抽屉上均设置有推拉手，且上储物抽屉和下储物抽屉与盒体之间设置有卡扣。

优选的，所述上储物抽屉内部设置有橡皮擦放置槽和修正液放置槽。

优选的，所述下储物抽屉内部设置有铅笔放置槽和水笔放置槽，铅笔放置槽内部一侧设置有海绵垫。

与现有技术相比，本实用新型的有益效果是：本实用新型通过设置书写板，便于学生书写文字，通过设置上层储物槽、上储物抽屉和下储物抽屉，且通过设置橡皮擦放置槽、修正液放置槽、铅笔放置槽和水笔放置槽，可将签字笔、刻度尺和橡皮等分类存放，通过在铅笔放置槽内部放置海绵垫，可保证铅笔尖不被损坏，通过设置时钟，可便于学生掌握时间，通过设置橡胶垫，可避免学生放置文具盒产生噪声，不会影响其他学生学习的注意力。

附图说明

图1为本实用新型的结构示意图；

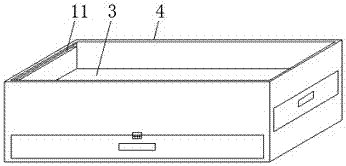

图2为本实用新型盒体的结构示意图；

图3为本实用新型上储物抽屉的结构示意图；

图4为本实用新型下储物抽屉的结构示意图；

图中：1-盒盖；2-书写板；3-上层储物槽；4-盒体；5-时钟；6-下储物抽屉；7-橡胶垫；8-推拉手；9-卡扣；10-上储物抽屉；11-滑轨；12-橡皮擦放置槽；13-修正液放置槽；14-海绵垫；15-铅笔放置槽；16-水笔放置槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种新型文具盒，包括盒体4，盒体4从上往下依次设置有上层储物槽3、上储物抽屉10和下储物抽屉6，且上储物抽屉10与上层储物槽3和下储物抽屉6之间均通过隔板隔开，上储物抽屉10开口位于盒体4一侧，下储物抽屉6位于盒体4前部，上层储物槽3内壁上设置有滑轨11，且滑轨11上安装有盒盖1，盒盖1内侧设置有支撑杆，盒体4底端安装有橡胶垫7，橡胶垫7可避免学生放置文具盒产生噪声，不会影响其他学生学习的注意力，盒盖1外表面镶嵌安装有书写板2，且盒盖1内表面设置有乘法口诀表，盒体4前部安装有时钟5，上储物抽屉10和下储物抽屉6上均设置有推拉手8，且上储物抽屉10和下储物抽屉6与盒体4之间设置有卡扣9，上储物抽屉10内部设置有橡皮擦放置槽12和修正液放置槽13，下储物抽屉6内部设置有铅笔放置槽15和水笔放置槽16，将签字笔、刻度尺和橡皮等分类存放在橡皮擦放置槽12、修正液放置槽13、铅笔放置槽15和水笔放置槽16内部，铅笔放置槽15内部一侧设置有海绵垫14，将铅笔尖插入铅笔放置槽15内部的海绵垫14内，可保证铅笔尖不被损坏。

具体使用方式：本实用新型工作中，将签字笔、刻度尺和橡皮等分类存放在橡皮擦放置槽12、修正液放置槽13、铅笔放置槽15和水笔放置槽16内部，将铅笔尖插入铅笔放置槽15内部的海绵垫14内，可保证铅笔尖不被损坏，书写板2便于学生书写文字，通过时钟5可便于学生掌握时间。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
