一种带标签夹的箱包拉杆的制作方法

本发明涉及箱包拉杆领域，尤其是一种带标签夹的箱包拉杆。

背景技术：

拉杆作为箱包的配件之一，具有拉动、推运箱包的作用。有了拉杆的设置，箱包在推运过程显得更为方便和轻巧。在旅行途中，箱包在存放、运输、转运等过程中，可能会出现遗失的现象，或者款式、颜色相近的箱包之间很容易出现混淆，提错箱包的情况。通常提到箱包时，箱包所有者很少会打开箱包以确认这个箱包是否属于自己。即使，拿到箱包发现不属于自己时，也不能当场就找到被人提错的箱包，没有任何消息提供，这样就给箱包所有者造成了不必要的麻烦。

技术实现要素：

本发明的目的是提供一种带标签夹的箱包拉杆。

本发明解决的是现有的箱包上缺少显示箱包所有人信息的模块，造成箱包遗失或提错后无法寻回失主，造成严重损失的问题。

本发明解决其技术问题采用的技术方案是：本发明从下至上依次包括底座、拉杆、底托和手柄；所述拉杆的下端部安插在底座上，所述手柄安装在拉杆的上端部，所述的底托安装在拉杆中部。所述底托上设有“l”型的开口，所述开口的下方设有插接口，所述的插接口处安装标签夹。

进一步的，所述开口的下方设有存储区域，所述的存储区域由开口底部、两侧板、底托前挡板、底托底板围合而成；所述两侧板上设有水平支撑板；所述的水平支撑板与开口底部之间形成滑移通道，所述的存储区域与插接口相通。

进一步的，所述标签夹的两侧分别设有滑柱，所述的滑柱位于滑移通道内，并限位于底托前档板处。

进一步的，所述标签夹的一侧设有安装槽孔，所述的其中之一滑柱上安装弹簧并连同弹簧插接于安装槽孔内。

进一步的，所述标签夹的一侧面为平面，另一侧面设有凸起结构，所述凸起结构的高度与开口处底板的厚度相适配。

进一步的，所述开口处底板上设有凹形槽，所述的凸起结构上设有凸起边耳。

进一步的，所述的底座为“l”型结构，所述底座的侧壁上设有插口，所述的插口处安装拉杆；所述底座的底部设有凸起的连接块，所述的连接块分布在底座底部的两端，所述连接块的一端为开口结构，所述的开口结构朝向相反于设有拉杆的一侧。

本发明的有益效果是：与现有技术相比，本发明在拉杆的底托处增加了标签夹。标签夹可以隐藏于底托处。需要确认标签上的内容时，只需要将标签夹抽离出来即可。

标签夹上安装有弹簧，当标签夹被抽离，然后翻转成竖直状，在弹簧复位力的作用下，标签夹被支撑起；当标签夹水平翻折后，利用标签夹两侧的滑柱在滑移通道内滑动，即可使得标签夹水平安插在存储区域。

底座下方的连接块是连接拉杆与箱体的过渡件，箱体上的支撑柱安插于开口结构处，起到稳固拉杆的效果。

附图说明

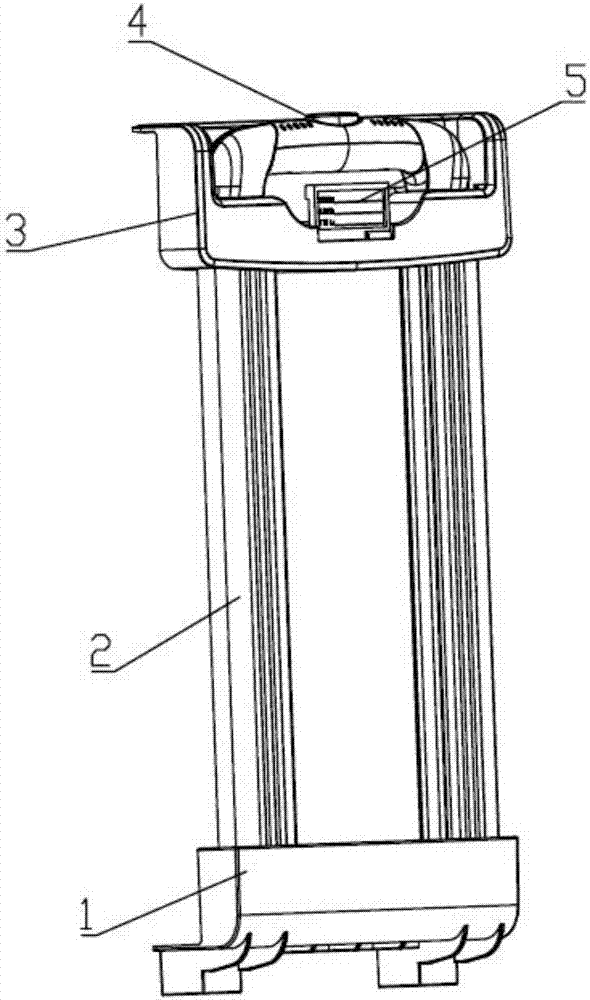

图1是本发明的结构示意图。

图2是本发明之底托的结构示意图之一。

图3是本发明之底托的结构示意图之二。

图4是本发明之标签夹的分解示意图。

图5是图2中a的结构示意图。

图6是本发明之底托的结构示意图之三。

图7是本发明之底座的结构示意图。

图中：1.底座；2.拉杆；3.底托；4.手柄；5.标签夹；10.插口；11.连接块；12.开口结构；30.开口；31.插接口；32.存储区域；33.底托底板；34.底托前挡板；35.滑移通道；50.凸起结构；51.安装槽孔；52.滑柱；53.弹簧；54.滑柱；300.开口底部；301.凹形槽；320.水平支撑板；321.侧板；500.凸起边耳；

具体实施方式

下面结合附图和实施例对本发明作进一步说明。

如图1所示，本发明从下至上依次包括底座1、拉杆2、底托3和手柄4。拉杆1的下端部安插在底座1上，手柄4安装在拉杆2的上端部，底托3安装在拉杆2中部。

如图1、图2所示，底托3上设有“l”型的开口30，开口30的作用是安置手柄4，当拉杆2被收缩时，手柄4可存放在此处。开口30的下方设有插接口31，插接口31处安装标签夹5。标签夹5的作用是可填写箱包所有人的身份信息，便于箱包所有人及时确认箱包是否自己所有，以及遗失后能让他人及时联系。

如图3所示，开口30的下方设有存储区域32。存储区域32由开口底部300、两侧板321、底托前挡板34、底托底板33围合而成。两侧板321上设有水平支撑板320，水平支撑板320与开口30底部之间形成滑移通道35，存储区域32与插接口31相通。

如图4所示，标签夹5的两侧分别设有滑柱52和滑柱54，滑柱位于滑移通道35内，并限位于底托前档板34处。标签夹5的一侧设有安装槽孔51，其中之一滑柱52上安装弹簧53并连同弹簧53插接于安装槽孔51内。弹簧53的作用是利用弹簧53的复位力将标签夹5支撑，保持标签夹5的竖直状态。滑移通道35具有导向的作用，保证标签5夹依靠滑柱52和滑柱54在滑移过程中不偏移。当标签夹5移动至插接口31处时，标签夹5以滑柱为支撑点，翻转至竖直状态，由于底托前档板34的限制，不会移动过度。

如图4和图5所示，标签夹5的一侧面为平面，另一侧面设有凸起结构50，凸起结构50的高度与开口处底板300的厚度相适配。这样，当标签夹5处于水平状，并安插于存储区域32内，凸起结构50的表面与开口处底板300相平，如图6所示。这种结构上的配合，不仅能够避免间隙口的产生，而且凸起结构50具有限位作用，避免了标签夹5被插入插接口后，顺着滑移通道35滑落下来。

开口处底板300上设有凹形槽301，凸起结构50上设有凸起边耳500。凸起边耳500作为拨动标签夹5的端部，便于标签夹5的移动。

如图7所示，底座1为“l”型结构，底座1的侧壁上设有插口10，插口10处安装拉杆2。底座1的底部设有凸起的连接块11，连接块11分布在底座1底部的两端。连接块11的一端为开口结构12，开口结构12朝向相反于设有拉杆2的一侧。连接块11是连接拉杆2与箱体的过渡件，箱体上的支撑柱安插于开口结构12处，起到稳固拉杆的效果。插口11和开口结构12成90°夹角，分别从水平和竖直方向稳固拉杆。

技术特征：

技术总结
本发明公开了一种带标签夹的箱包拉杆，从下至上依次包括底座、拉杆、底托和手柄；所述拉杆的下端部安插在底座上，所述手柄安装在拉杆的上端部，所述的底托安装在拉杆中部；所述底托上设有“L”型的开口，所述开口的下方设有插接口，所述的插接口处安装标签夹。本发明具有附带标签夹的设计，能够避免混淆或提错箱包，即使提错也能通过标签上的信息及时找回失主的特点。
