一种太阳能便捷式太阳伞的制作方法

本发明涉及一种便捷式太阳伞，尤其涉及一种太阳能便捷式太阳伞。

背景技术：

太阳能是指太阳的热辐射能（参见热能传播的三种方式:辐射），主要表现就是常说的太阳光线。在现代一般用作发电或者为热水器提供能源。自地球上生命诞生以来，就主要以太阳提供的热辐射能生存，而自古人类也懂得以阳光晒干物件，并作为制作食物的方法，如制盐和晒咸鱼等。在化石燃料日趋减少的情况下，太阳能已成为人类使用能源的重要组成部分，并不断得到发展。太阳能的利用有光热转换和光电转换两种方式，太阳能发电是一种新兴的可再生能源。广义上的太阳能也包括地球上的风能、化学能、水能等。

在下班或者下班的路上太阳比较烈时、晒的人们心情烦躁、不想工作、从而影响人们的工作效率、且影响人的心情，而现有的便捷式太阳伞虽然方便携带，但也有许多人们忘记携带太阳伞而导致以上问题的缺点，因此亟需研发一种不会影响人们的心情、且还不会影响人们工作效率的太阳能便捷式太阳伞。

技术实现要素：

（1）要解决的技术问题

本发明为了克服在下班或者下班的路上太阳比较烈时、晒的人们心情烦躁、不想工作、从而影响人们的工作效率、且影响人的心情的缺点，本发明要解决的技术问题是提供一种不会影响人们的心情、且还不会影响人们工作效率的太阳能便捷式太阳伞。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种太阳能便捷式太阳伞，包括有蓄电池、空心杆、空心滑杆、滑套、第一连接杆、太阳伞、第二连接杆、滑轨、滑块、第一气缸、横杆、第三连接杆、按钮、拉绳、拉环和太阳能板，地面上安装有蓄电池，地面上通过螺栓连接的方式连接有空心杆，空心杆位于蓄电池的右上方，空心杆上部焊接有空心滑杆，空心滑杆上开有第一通孔，空心滑杆位于上部与下部的空心杆之间，空心滑杆上滑动式的设有滑套，滑套与空心滑杆滑动配合，滑套上均匀将的设有多根第一连接杆，第一连接杆尾端连接有太阳伞，滑套后侧中部焊接有第二连接杆，空心滑杆内后侧壁通过螺栓连接的方式连接有滑轨，滑轨上滑动式的连接有滑块，滑块与滑轨滑动配合，空心滑杆内底部通过螺栓连接的方式连接有第一气缸，空心滑杆右侧上部焊接有横杆，横杆上开有第二通孔，横杆右端通过枢接连接的方式连接有第三连接杆，横杆底部中间倾斜式通过螺钉连接的方式连接有按钮，第三连接杆左端通过挂钩连接的方式连接有拉绳，拉绳尾端穿过第二通孔，拉绳尾端通过挂钩连接的方式连接有拉环，上部的空心杆顶端通过螺钉连接的方式连接有太阳能板，太阳能板与蓄电池有电路连接，蓄电池分别与第一气缸和按钮有电路连接。

优选地，还包括有横板、第二气缸和网状防护罩，上部的空心杆上部的左右两侧通过枢接连接的方式连接有网状防护罩，上部的空心杆下部的左右两侧分别焊接有横板，横板顶部通过螺栓连接的方式连接有第二气缸，第二气缸的伸缩杆与网状防护罩底部连接，蓄电池与第二气缸有电路连接。

优选地，还包括有储物箱，下部空心杆左侧下部通过焊接连接的方式连接有储物箱。

优选地，拉绳为钢丝绳。

优选地，空心杆的材质为q235钢。

优选地，空心杆的高至少为2米。

工作原理：当有阳光照射在太阳能板上时，太阳能板吸收到的太阳光转化成电能，蓄电池存储电能，蓄电池能够对第一气缸和按钮供电，达到节能的效果。当需要遮挡太阳时，使用者拉动拉环，通过拉绳拉动第三连接杆向上运动，并触碰按钮，第一气缸伸长，带动第二连接杆向上运动，将太阳伞打开，这样人们就可在太阳伞底下进行遮挡太阳。当不需要遮挡太阳时，松开拉环，第三连接杆不在触碰按钮，第一气缸则缩短，使太阳伞闭合。

因为还包括有横板、第二气缸和网状防护罩，上部的空心杆上部的左右两侧通过枢接连接的方式连接有网状防护罩，上部的空心杆下部的左右两侧分别焊接有横板，横板顶部通过螺栓连接的方式连接有第二气缸，第二气缸的伸缩杆与网状防护罩底部连接，蓄电池与第二气缸有电路连接，网状防护罩可防止外界的杂物落在太阳能板上，可延长太阳能板的使用寿命。当网状防护罩上的杂物过多时，可控制第二气缸伸缩，带动网状防护罩左右摆动，将网状防护罩上的杂物晃下，当网状防护罩上的杂物全部晃下后，控制第二气缸停止工作。

因为还包括有储物箱，下部空心杆左侧下部通过焊接连接的方式连接有储物箱，储物箱内可放置一些所需的工具，从而达到了便捷的效果。

因为拉绳为钢丝绳，钢丝绳具有耐磨、抗震、运转稳定性好的特点。

因为空心杆的材质为q235钢，使空心杆承受强度大，不易被磨损，使用年限长。

（3）有益效果

本发明通过蓄电池对第一气缸、第二气缸和按钮供电，并通过第一气缸伸长，使太阳伞打开，从而达到了节能、且不会影响人们的心情、不会影响人们工作效率的效果。

附图说明

图1为本发明的第一种主视结构示意图。

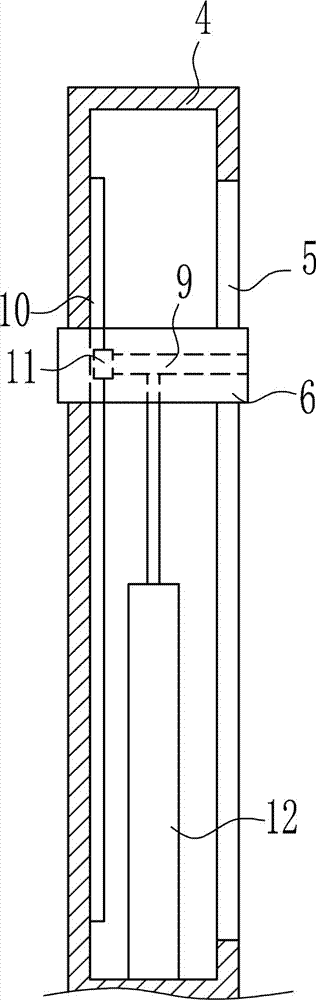

图2为本发明空心滑杆的右视结构示意图。

图3为本发明的第二种主视结构示意图。

图4为本发明的第三种主视结构示意图。

附图中的标记为：1-地面，2-蓄电池，3-空心杆，4-空心滑杆，5-第一通孔，6-滑套，7-第一连接杆，8-太阳伞，9-第二连接杆，10-滑轨，11-滑块，12-第一气缸，13-横杆，14-第二通孔，15-第三连接杆，16-按钮，17-拉绳，18-拉环，19-太阳能板，20-横板，21-第二气缸，22-网状防护罩，23-储物箱。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种太阳能便捷式太阳伞，如图1-4所示，包括有蓄电池2、空心杆3、空心滑杆4、滑套6、第一连接杆7、太阳伞8、第二连接杆9、滑轨10、滑块11、第一气缸12、横杆13、第三连接杆15、按钮16、拉绳17、拉环18和太阳能板19，地面1上安装有蓄电池2，地面1上通过螺栓连接的方式连接有空心杆3，空心杆3位于蓄电池2的右上方，空心杆3上部焊接有空心滑杆4，空心滑杆4上开有第一通孔5，空心滑杆4位于上部与下部的空心杆3之间，空心滑杆4上滑动式的设有滑套6，滑套6与空心滑杆4滑动配合，滑套6上均匀将的设有多根第一连接杆7，第一连接杆7尾端连接有太阳伞8，滑套6后侧中部焊接有第二连接杆9，空心滑杆4内后侧壁通过螺栓连接的方式连接有滑轨10，滑轨10上滑动式的连接有滑块11，滑块11与滑轨10滑动配合，空心滑杆4内底部通过螺栓连接的方式连接有第一气缸12，空心滑杆4右侧上部焊接有横杆13，横杆13上开有第二通孔14，横杆13右端通过枢接连接的方式连接有第三连接杆15，横杆13底部中间倾斜式通过螺钉连接的方式连接有按钮16，第三连接杆15左端通过挂钩连接的方式连接有拉绳17，拉绳17尾端穿过第二通孔14，拉绳17尾端通过挂钩连接的方式连接有拉环18，上部的空心杆3顶端通过螺钉连接的方式连接有太阳能板19，太阳能板19与蓄电池2有电路连接，蓄电池2分别与第一气缸12和按钮16有电路连接。

还包括有横板20、第二气缸21和网状防护罩22，上部的空心杆3上部的左右两侧通过枢接连接的方式连接有网状防护罩22，上部的空心杆3下部的左右两侧分别焊接有横板20，横板20顶部通过螺栓连接的方式连接有第二气缸21，第二气缸21的伸缩杆与网状防护罩22底部连接，蓄电池2与第二气缸21有电路连接。

还包括有储物箱23，下部空心杆3左侧下部通过焊接连接的方式连接有储物箱23。

拉绳17为钢丝绳。

空心杆3的材质为q235钢。

空心杆3的高至少为2米。

工作原理：当有阳光照射在太阳能板19上时，太阳能板19吸收到的太阳光转化成电能，蓄电池2存储电能，蓄电池2能够对第一气缸12和按钮16供电，达到节能的效果。当需要遮挡太阳时，使用者拉动拉环18，通过拉绳17拉动第三连接杆15向上运动，并触碰按钮16，第一气缸12伸长，带动第二连接杆9向上运动，将太阳伞8打开，这样人们就可在太阳伞8底下进行遮挡太阳。当不需要遮挡太阳时，松开拉环18，第三连接杆15不在触碰按钮16，第一气缸12则缩短，使太阳伞8闭合。

因为还包括有横板20、第二气缸21和网状防护罩22，上部的空心杆3上部的左右两侧通过枢接连接的方式连接有网状防护罩22，上部的空心杆3下部的左右两侧分别焊接有横板20，横板20顶部通过螺栓连接的方式连接有第二气缸21，第二气缸21的伸缩杆与网状防护罩22底部连接，蓄电池2与第二气缸21有电路连接，网状防护罩22可防止外界的杂物落在太阳能板19上，可延长太阳能板19的使用寿命。当网状防护罩22上的杂物过多时，可控制第二气缸21伸缩，带动网状防护罩22左右摆动，将网状防护罩22上的杂物晃下，当网状防护罩22上的杂物全部晃下后，控制第二气缸21停止工作。

因为还包括有储物箱23，下部空心杆3左侧下部通过焊接连接的方式连接有储物箱23，储物箱23内可放置一些所需的工具，从而达到了便捷的效果。

因为拉绳17为钢丝绳，钢丝绳具有耐磨、抗震、运转稳定性好的特点。

因为空心杆3的材质为q235钢，使空心杆3承受强度大，不易被磨损，使用年限长。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
