一种熨烫鞋面的鞋面定位装置及其定位方法与流程

本发明属于鞋面压烫技术领域，特别涉及一种熨烫鞋面的鞋面定位装置及其定位方法。

背景技术：

现在越来越多的鞋子采用编织鞋面结构，编织好的鞋面需要进行熨烫来使鞋面平整，有些鞋面里还有热熔纱，热熔纱需要受热融化，从而使鞋面变硬，达到定型的效果；同时，熨烫鞋面时可以整理鞋样尺寸达到我们所要求的鞋样尺寸要求。现有的鞋面压烫机与一般的烫衣机没什么差别，将编织好的鞋面直接放置在压烫平台上进行熨烫、抽湿、定型等操作。但是，针织鞋面与一般的针织衣物不同，针织鞋面往往包含不只一种的组织结构，比如网纹、平纹、移圈等等，不同的组织结构，在高温时的收缩力就不同，这就意味着在针织鞋面熨烫过程中可能会发生移动、变形，从而导致针织鞋面不符合标准鞋样尺寸要求。

技术实现要素：

本发明的第一个目的是为了解决上述问题，提供一种能够使鞋面在熨烫时达到鞋样尺寸要求的熨烫鞋面的鞋面定位装置。

本发明的第二个目的是提供一种能够使鞋面在熨烫时达到鞋样尺寸要求的熨烫鞋面的鞋面定位方法。

为了实现第一个目的，本发明的技术方案是：一种熨烫鞋面的鞋面定位装置，其特征在于：包括定型板和多组定位机构，定型板上设有若干定位孔，选定的定位孔所对应的位置设有定位机构；所述定位机构包括磁钢和螺纹气缸，螺纹气缸上设有往复运动的定位件，定位机构通过磁钢吸附于定型板上，定位件与定型板上的定位孔位置相对，螺纹气缸带动定位件穿过定位孔。

进一步地，所述定位机构还包括磁钢座，螺纹气缸安装在磁钢座上，磁钢座通过磁钢吸附于定型板上；所述螺纹气缸上设有气管接头，螺纹气缸内设有活塞杆，定位件设置在活塞杆端部。

进一步地，所述定位机构分为针定位机构和杆定位机构，针定位机构中的定位件为针状结构，针状结构固定在针定位机构的活塞杆端部；杆定位机构的定位件为杆状结构，杆状结构为杆定位机构中活塞杆的延长端。

为了实现第二个目的，本发明的技术方案是：一种熨烫鞋面的鞋面定位方法，其特征在于：根据鞋面的组织结构在鞋面上设置相应的定位点，放置鞋面的定型板上设有对应鞋面定位点的定位孔；在定型板下方安装定位机构，定位机构上的定位件在螺纹气缸的带动下，穿过定型板的定位孔，刺入根据鞋面的组织结构所设置的相应定位点来固定鞋面。

进一步地，所述鞋面上设置的定位点位于鞋面上不同组织结构的轮廓位置。

进一步地，根据鞋面的定位点以及鞋带孔的位置，在定型板下方依次安装针定位机构和杆定位机构，针定位机构上的针状定位件刺入对应鞋面上的定位点，杆定位机构上的杆状定位件穿入对应鞋面上的鞋带孔。

本发明进行鞋面熨烫工作时，将针织鞋面放置在熨烫机的熨烫台上，通过喷蒸汽，抽湿来完成熨烫定型，但是这里就是有个预烫，就是熨烫有两次，上面的熨烫台可以左右移动，在左边预烫好的是鞋面会软化，针织鞋面包含不只一种的组织结构（比如网纹、平纹、移圈等等），不同的组织结构，高温时的收缩力就不同；将预烫变软的针织鞋面拿到右边的定型板上，按照标准鞋样来整理，鞋样通过熨烫台上面的投影仪投到定型板上，整理好后，鞋带孔是鞋面上事先编织的孔，由杆状定位件（活塞杆延长端）定位，鞋面上不同组织结构的轮廓位置都由针状定位件来定位，全部定位好后进行正式熨烫，最后抽湿定型。工作过程中，先将针定位机构和杆定位机构处于工作状态，即杆状定位件（活塞杆延长端）、针状定位件穿过那些根据鞋面的组织结构所设置的相应定位点和鞋带孔来固定鞋面，再进行鞋面熨烫，这样可以确保在熨烫过程中每个组织区域的尺寸要求；熨烫完成后，定位机构复位，鞋面自由。

本发明利用可收缩的活塞杆、针穿过鞋面上不同组织结构的轮廓位置和鞋带孔来定位鞋面，以确保在熨烫过程中鞋面的每个组织区域达到所要求的鞋样尺寸要求。各个定位机构利用磁钢固定在定型板上，可以轻易移换位置，满足不同尺寸鞋面的要求；定型板上设有大量定位孔，当不同尺寸鞋面所需的定位点能这个定型板上找到相应的定位孔，那么定型板就能通用。

附图说明

以下结合附图和本发明的实施方式来作进一步详细说明。

图1为本发明的结构示意图；

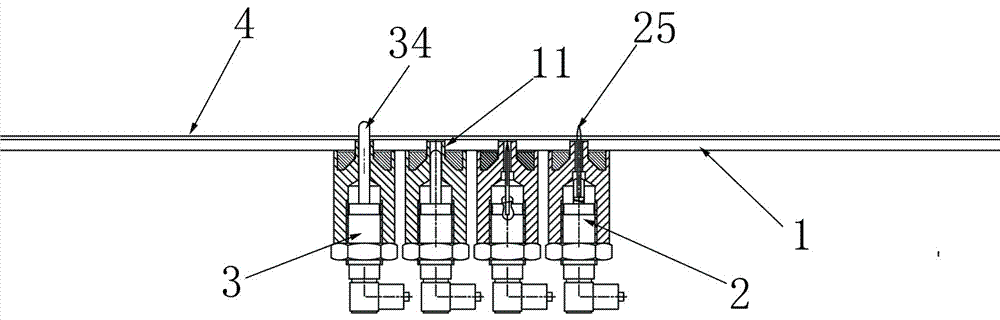

图2为本发明定位机构的安装示意图；

图3为本发明针定位机构的工作示意图；

图4为本发明杆定位机构的工作示意图。

图中标记为：定型板1、定位孔11、针定位机构2、第一磁钢座21、第一磁钢22、第一螺纹气缸23、第一活塞杆24、定位针25、第一气管接头26、杆定位机构3、第二磁钢座31、第二磁钢32、第二螺纹气缸33、第二活塞杆34、第二气管接头35、鞋面4、定位点41、鞋带孔42。

具体实施方式

参见附图。本实施例包括定型板1，在放置鞋面的定型板上设置对应鞋面定位点的定位孔11，用以安装活塞杆、针等定位形式的定位机构，定位机构分为针定位机构2和杆定位机构3。

所述针定位机构2包括第一磁钢座21，第一磁钢座21通过第一磁钢22吸附在定型板1下方，第一螺纹气缸23安装在第一磁钢座21上，第一螺纹气缸23内设有第一活塞杆24，第一活塞杆24端部安装有定位针25，第一螺纹气缸23上设有第一气管接头26，通过第一气管接头连接气管，气管通气可带动第一螺纹气缸23内的第一活塞杆24上下往复运动，从而使得第一活塞杆端部的定位针25穿过定型板1的定位孔11，刺入鞋面上不同组织结构的轮廓位置来定位鞋面，以确保在熨烫过程中鞋面的每个组织区域达到所要求的鞋样尺寸要求。

所述杆定位机构3包括第二磁钢座31，第二磁钢座31通过第二磁钢32吸附在定型板1下方，第二螺纹气缸33安装在第二磁钢座31上，第二螺纹气缸33内设有第二活塞杆34，第二螺纹气缸33上设有第二气管接头35，通过第二气管接头连接气管，气管通气可带动第二螺纹气缸33内的第二活塞杆34上下往复运动，从而使得第二活塞杆34穿过定型板1的定位孔11，穿入鞋面事先编织好的鞋带孔内。

在进行熨烫工作前，将需要熨烫的鞋面鞋样根据鞋面的组织结构在鞋面4上设置相应的定位点41，鞋样通过投影仪投到定型板上，在定型板1上寻找与鞋面定位点相对应的定位孔11；并根据鞋面的定位点以及鞋带孔42的位置，在定型板下方依次安装针定位机构2和杆定位机构3，针定位机构2对应鞋面上的定位点41，杆定位机构3对应鞋面上的鞋带孔42。将针定位机构和杆定位机构利用磁钢吸附好后，进行与鞋样同规格的针织鞋面的熨烫工作。

本实施例进行鞋面熨烫工作时，将针织鞋面4放置在熨烫机的熨烫台上，通过喷蒸汽，抽湿来完成熨烫定型，但是这里就是有个预烫，就是熨烫有两次，上面的熨烫台可以左右移动，在左边预烫好的是鞋面会软化；将预烫变软的针织鞋面拿到右边的定型板1上，按照标准鞋样来整理，鞋样通过熨烫台上面的投影仪投到定型板1上。整理好后，针定位机构2通过第一气管接头26对第一螺纹气缸23通气，带动第一螺纹气缸23内的第一活塞杆24向上运动，从而使得第一活塞杆端部的定位针25穿过定型板1的定位孔11，刺入鞋面4上不同组织结构的轮廓位置；同时，杆定位机构3通过第二气管接头35对第二螺纹气缸33通气，带动第二螺纹气缸33内的第二活塞杆34向上运动，从而使得第二活塞杆34穿过定型板1的定位孔11，穿入鞋面上事先编织的鞋带孔42来定位，全部定位好后进行正式熨烫，最后抽湿定型。熨烫完成后，针定位机构2和杆定位机构3均停止通气，定位针和第二活塞杆复位，鞋面自由。
