一种梳齿结构的制作方法

【技术领域】

本实用新型涉及美容美发产品领域，具体说是一种梳子的梳齿结构。

背景技术：

在日常生活中人们经常要使用梳子梳头发，目前的梳子梳齿要么太硬，用起来不仅不舒适，还损害头皮，要么太软，一梳头发梳齿就东倒西歪，梳发效果不佳。因此，设计出一款硬度适中，既能有效梳理头发，又不损害头皮的梳齿是亟待解决的问题。

技术实现要素：

本实用新型的目的是为了解决梳子在梳头发时梳齿太硬而引起的不舒适，或者梳齿太软而影响梳发效果的问题。

本实用新型所指的一种梳齿结构，用于电吹梳及其他可吹风的带有梳齿的美发产品。

为达到上述目的，本实用新型提供了一种梳齿结构，包括有:梳齿底座、梳齿体，所述的梳齿体设置在梳齿底座上，所述的梳齿体中空，所述的梳齿体侧壁上设有出风孔，所述梳齿体壁内设有支撑梳齿体的支撑架，所述的支撑可支撑梳齿体，梳齿体可采用柔软性材料，使人在使用该梳齿的梳子梳头发时更加舒适。

如上所述的一种梳齿结构，其特征在于所述的一种梳齿结构，其特征在于所述的梳齿体壁中设有供支撑架穿过的空心通道，空心通道便于布置支撑架。

如上所述的一种梳齿结构，其特征在于所述的支撑架呈n形，所述的支撑架设置在所述的空心通道内，n形支撑架更容易支撑起梳齿体。

如上所述的一种梳齿结构，其特征在于所述的梳齿体的材料为软硅胶，软硅胶的梳齿体柔软，配合内部的支撑架，使用起来既舒适又不会因硬度不够而达不到梳发效果。

如上所述的一种梳齿结构，其特征在于所述的梳齿体中空部设有导风板，导风板有利于避免形成涡流，减少空气阻力，使风吹得更加均匀。

如上所述的一种梳齿结构，其特征在于所述的梳齿体前后侧壁上设有多个出风孔，有利于增大出风面积，增强吹发效果。

如上所述的一种梳齿结构，其特征在于所述的梳齿体呈锥形，所述锥型梳齿体的截面为椭圆形，有利于梳理头发和布置支撑体。

如上所述的一种梳齿结构，其特征在于位于梳齿底座左右两端的梳齿体最长，所述梳齿体的长度由左右两端向中心位置逐渐递减，所述的梳齿体顶端形成一个拱形弧面，有利于更好的贴合头部，使得梳发更舒适，增大梳齿与头发的接触面积，加快了梳发效率，节约梳发时间。

本实用新型的有益效果有：

1、本实用新型采用了软硅胶梳齿，梳发时舒适，不伤头皮。

2、本实用新型梳齿体的壁内设有支撑架，使软硅胶具有合适的强度，不会在梳发时东倒西歪。

3、本实用新型梳齿体上设有多个通风孔，有利于增强吹发效果。

4、本实用新型梳齿体内设有导风板，使出风更加均匀，吹发效果佳。

【附图说明】

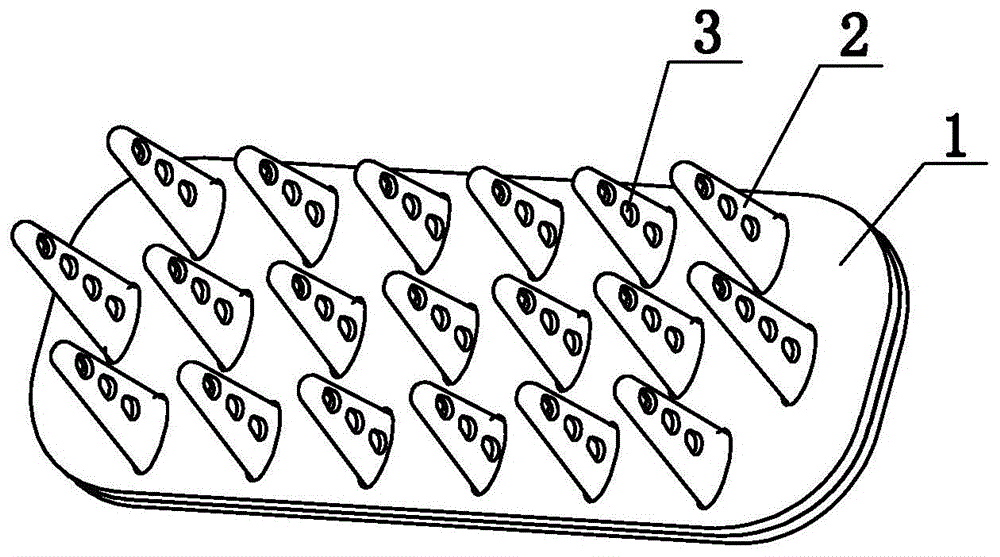

图1为梳齿整体示意图；

图2为梳齿的剖面示意图；

图3为梳齿体示意图；

图4为梳齿体剖面示意图。

【具体实施方式】

结合附图1-附图4，本实用新型提供了一种梳齿结构，其特征在于包括有:梳齿底座1、梳齿体2，所述的梳齿体2设置在梳齿底座1上，所述的梳齿体2中空，所述的梳齿体2侧壁上设有出风孔3，所述梳齿体2壁内设有支撑梳齿体2的支撑架4，所述的支撑4可支撑梳齿体2，梳齿体2可采用柔软性材料，使人在使用该梳齿的梳子梳头发时更加舒适。

本实用新型优选方式之一为所述的梳齿体2壁中设有供支撑架4穿过的空心通道21，空心通道21便于布置支撑架。

本实用新型优选方式之一为所述的支撑架4呈n形，所述的支撑架4设置在所述的空心通道21内，n形支撑架更容易支撑起梳齿体2。

本实用新型优选方式之一为所述的梳齿体2的材料为软硅胶，软硅胶的梳齿体柔软，配合内部的支撑架4，使用起来既舒适又不会因硬度不够而达不到梳发效果。

本实用新型优选方式之一为所述的梳齿体2中空部设有导风板5，导风板5有利于避免形成涡流，减少空气阻力，使风吹得更加均匀。

本实用新型优选方式之一为所述的梳齿体2前后侧壁上设有多个出风孔3，有利于增大出风面积，增强吹发效果。

本实用新型优选方式之一为所述的梳齿体2呈锥形，所述锥型梳齿体的截面为椭圆形，有利于梳理头发和布置支撑体2。

本实用新型优选方式之一为位于梳齿底座1左右两端的梳齿体2最长，所述梳齿体2的长度由左右两端向中心位置逐渐递减，所述的梳齿体2顶端形成一个拱形弧面，有利于更好的贴合头部，使得梳发更舒适，增大梳齿与头发的接触面积，加快了梳发效率，节约梳发时间。
