一种多叶离心式吹风机的制作方法

本实用新型涉及吹风机领域，尤其涉及一种多叶离心式吹风机。

背景技术：

目前，吹风机一般都是由一组电热丝和一个高转速小风扇组合而成的。通电时，电热丝会产生热量，风扇吹出的风经过电热丝，就变成热风。如果只是小风扇转动，而电热丝不发热，那么吹出来的就只是冷风。现有的吹风机尾盖用普通的尼龙网或铁丝网防止灰尘进入吹风机内部，实际上，这种防护措施并不能阻止小颗粒灰尘进入吹风机内部，而且尾盖防护网上会附着灰尘和头发，时间久了不易彻底清洗防护网。当吹风机在使用时，防护网上积累的灰尘会随风吹到消费者的头发和脸上去，也有可能进入消费者的呼吸系统内，影响消费者的健康。在一定程度上，防护网上的灰尘还会增加吹风机的进风阻力，加大马达负载，使得吹风机异常发热，影响吹风机的使用寿命。现有的吹风机采用轴流风叶，这种风叶风压低、风量小、对头发风干速度慢。并且现有的吹风机的发热丝组件采用单层防护，机身容易发热，长久使用后会影响吹风机产品的外部美观。此外现有的吹风机的风嘴、风罩采用紧配套接或凸扣扣入的方式，在使用过程中，连接处很容易受热胀冷缩的影响，产生松脱或过紧。

技术实现要素：

本实用新型的目的在于提供一种风量大、风干头发速度快的多叶离心式吹风机。

为了实现上述目的，本实用新型提供一种多叶离心式吹风机，包括一主体、设于主体头部的风嘴、设于主体上的手柄、设于主体内的发热丝组件、设于主体内的风筒组件、以及设于主体尾部的防尘尾盖，

所述发热丝组件包括：设于主体内的第二隔热筒、设于第二隔热筒内的第一隔热筒、设于第一隔热筒内的发热丝支架、设于发热丝支架上的发热丝、设于发热丝上的跳制保护器、设于发热丝上的热保护管、以及设于第二隔热筒外部的温控器，所述发热丝支架为扇叶形结构，所述发热丝均匀设置于所述发热丝支架的叶片之间；

所述风筒组件包括：设于主体内的风道筒、设于风道筒内的无刷马达、以及设于无刷马达上的风叶，所述风叶为多叶离心式风叶；

所述防尘尾盖包括：设于所述主体尾部的第一防尘网、设于第一防尘网上的环形支架、设于第一防尘网上的第二防尘网、以及设于风道筒进风口端部的第三防尘网。

进一步的，所述第一隔热筒为云母隔热筒，所述第二隔热筒为塑胶隔热筒。

进一步的，所述手柄内部设置有用于控制整个吹风机的电控板，所述电控板上设置有等离子发生器，所述主体出风口端部对称设置有两个铂金发射片，所述等离子发生器通过电线电缆分别与两个所述铂金发射片连接。

进一步的，所述第一防尘网为环保金属网，所述第二防尘网为可拆卸结构的不锈钢金属网，可以拆下来清洗表面灰尘和异物，所述第三防尘网为塑胶防尘网。

进一步的，所述第一防尘网上设置有环形凹部，所述第二防尘网边缘扣入该凹部内而进行定位，所述第二防尘网可以很轻松地拆卸下来，并清洗表面灰尘或异物。

进一步的，所述第一防尘网边缘设置有弧形的led灯板，所述环形支架与所述第三防尘网之间设置有固定支架，所述固定支架上设置有用于导出灯光的导光片。

进一步的，所述第三防尘网边缘设置有卡扣，所述风道筒进风口端部设置有卡槽，所述第三防尘网通过所述卡扣扣入该卡槽内而进行定位，所述第三防尘网能够拆卸下来清洗表面灰尘或异物。

进一步的，所述第二隔热筒端部镶嵌有磁体或磁性结构，所述风嘴通过磁吸引力安装在主体头部。

进一步的，所述本体出风口端部设置有凹部，所述风嘴进风口设置有凸缘，所述风嘴通过该凸缘与所述凹部配合进行定位。

进一步的，所述手柄端部设置有用于防止电线被损坏的护线套。

综上所述，运用本实用新型的技术方案，具有如下的有益效果：本实用新型的多叶离心式吹风机结构紧凑、风压大、风量足、风干速度快，该吹风机的风叶采用多叶离心式风叶，相对于现有的吹风机，该吹风机风压更大，风量足，风干速度更快，且发热丝支架为扇叶形结构，发热丝均匀设置于发热丝支架的叶片之间，这种结构能够均匀加热风筒组件吹过来的风。此外，本实用新型的吹风机尾部的防尘尾盖设置有三层防尘网，能够有效地阻止灰尘随风吹到人体面部，且第一防尘网和第二防尘网均为可拆卸结构，可以很轻松地拆卸下来，并清洗表面灰尘和异物，保持吹风机清洁。发热丝组件上设置有用于控制温度的跳制保护器、热保护管以及温控器，多层温度防护，能达到精确控温的目的，该吹风机出风口最低档温度设定在38度，该温度能适应各种人体皮肤，且发热丝组件外部设置有第一隔热筒和第二隔热筒，采取双层隔热保护措施，杜绝安全隐患，通过双层隔热后，传输到主体上的热量较低，在一定程度上，能够防止主体外表面因温度过高而发生变色。而且第二隔热筒端部由磁性材料制成，风嘴通过磁性材料的吸引力安装在主体头部，装配简单可靠。

附图说明

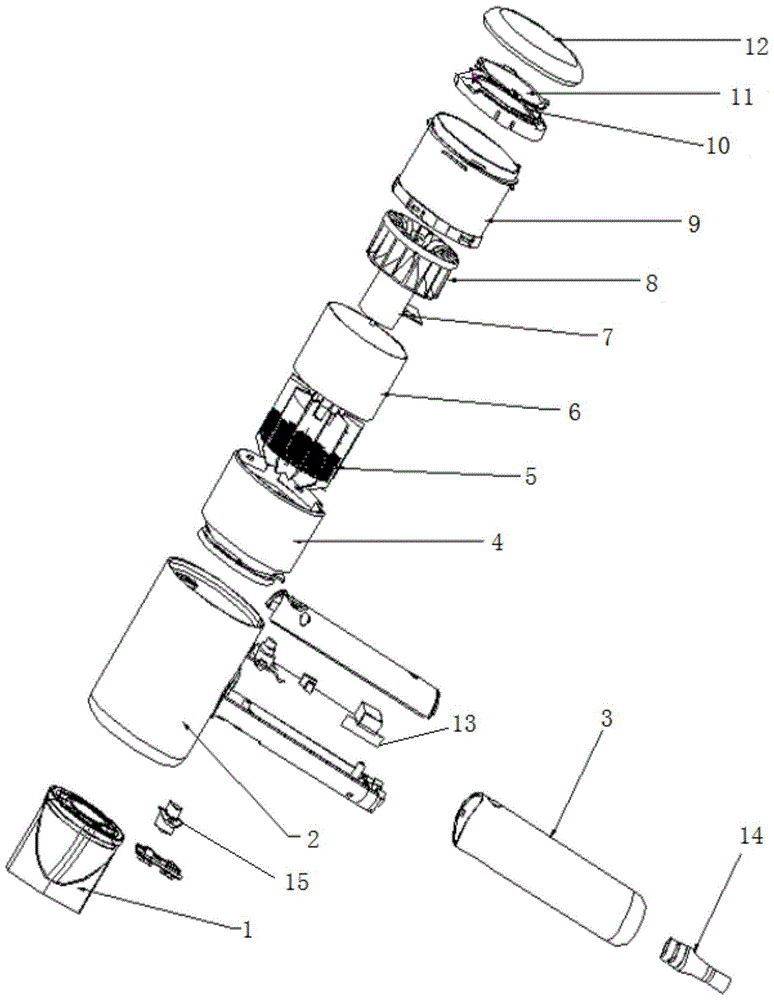

图1是本实用新型多叶离心式吹风机的结构分解图；

图2是本实用新型多叶离心式吹风机的结构示意图；

图3是本实用新型多叶离心式吹风机的剖视图；

图4是本实用新型多叶离心式吹风机离子流动的结构示意图；

图5是本实用新型多叶离心式吹风机的风罩的结构示意图；

图6是本实用新型发热丝组件的结构分解图；

图7是本实用新型发热丝组件的结构示意图；

图8是本实用新型发热丝组件的立体图；

图9是本实用新型风筒组件的结构示意图；

图10是本实用新型风筒组件的结构分解图；

图11是本实用新型风筒组件的剖视图；

图12是本实用新型防尘尾盖的结构分解图；

图13是本实用新型防尘尾盖的结构示意图；

图14是本实用新型防尘尾盖的剖视图；

图15是本实用新型手柄尾部的结构示意图；

图16是本实用新型手柄尾部的结构分解图。

附图标记说明：1-风嘴，2-主体，3-手柄，301-环形卡槽，4-第二隔热筒，401-凹槽，5-发热丝，6-第一隔热筒，7-无刷马达，8-风叶，9-风道筒，901-卡槽，10-第一防尘网，11-第二防尘网，12-第三防尘网，121-卡扣，13-电控板，14-护线套，15-电源开关，16-发热丝支架，17-跳制保护器，18-热保护管，19-温控器，20-led灯板，21-磁体，22-环形支架，23-导光片，24-固定支架，25-等离子发生器，26-铂金发射片，27-风罩，28-固定座，29-装饰圈，30-软胶圈。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，但并不构成对本实用新型保护范围的限制。

参见图1至图11，在本实施例中，一种多叶离心式吹风机，包括一主体2、设于主体2头部的风嘴1、设于主体2上的手柄3、设于主体2尾部的防尘尾盖、设于主体2内的发热丝组件、以及设于主体2内的风筒组件，具体的，防尘尾盖包括：设于主体2尾部的第一防尘网10、设于第一防尘网10上的环形支架22、设于第一防尘网10上的第二防尘网11、以及设于风道筒9进风口端部的第三防尘网12。发热丝组件包括：设于主体2内的第二隔热筒4、设于第二隔热筒4内的第一隔热筒6、设于第一隔热筒6内的发热丝支架16、设于发热丝支架16上的发热丝5、设于发热丝5上的跳制保护器17、设于发热丝5上的热保护管18、以及设于第二隔热筒4外部的温控器19，发热丝支架16为扇叶形结构，发热丝5均匀设置于发热丝支架16的叶片之间，温控器19可以控制ntc热敏电阻温度，热保护管18和跳制保护器17能有效地避免吹风机吹出来的风温度过高，采用多层温度防护，更加安全可靠。具体的，第二隔热筒4外部设置有凹槽401，温控器19通过卡入凹槽401内而设置于第二隔热筒4外部。作为本实施例的一种优选实施方式，第一隔热筒6为云母隔热筒，第二隔热筒4为塑胶隔热筒，第二隔热筒4端部镶嵌有磁体或磁性结构，风嘴1通过磁吸引力安装在主体2头部，这种可拆卸结构可根据实际使用情况，选择其他不同的风嘴1或风罩27组装在主体2头部，本体2出风口端部设置有凹部，风嘴1进风口设置有凸缘，风嘴1通过该凸缘与凹部配合进行预定位，保证风嘴1准确安装在吹风机出风口端部。风筒组件包括：设于主体2内的风道筒9、设于风道筒9内的无刷马达7、以及设于无刷马达7上的风叶8，风叶8为多叶离心式风叶。本实施例的吹风机的风叶8采用多叶离心式风叶，相对于现有的吹风机，该吹风机风压更大，风量足，风干速度更快，且发热丝支架16为扇叶形结构，发热丝5均匀设置于发热丝支架16的叶片之间，这种结构能够均匀加热风筒组件吹过来的风，给使用者带来极佳的使用效果体验。

如图15和图16所示，手柄3端部设置有用于防止电线被损坏的护线套14，护线套14通过装饰圈29和软胶圈30与手柄3进行连接。且护线套14端部的正负电线用一体成型工艺加工在圆柱形固定座28上，手柄3端部内壁设置有环形卡槽301，此固定座28装配在该环形卡槽301内，固定座28结构简单可靠，起到固定电源线的作用。如图3和图4所示，手柄3上设置有电源开关按钮15、风速大小选择键、以及冷热风选择键，使用者可以根据实际情况选择风速大小、冷热风，使用方便。手柄3内部设置有用于控制整个吹风机的电控板13，电控板13上设置有等离子发生器25，主体2出风口端部对称设置有两个铂金发射片26，等离子发生器25通过电线电缆分别与两个铂金发射片26连接。等离子发生器25凭借通电时电压升高的正高压和负高压，电离产生正离子和负离子并由铂金发射片26发射出来，另外，铂金发射片26在通电状态会产生铂金离子，这些发射出来的等离子和铂金离子会随风一起被带出。等离子能改善吹风机出风口的空气质量，消除异味，杀灭细菌，还能中和头发上的电荷，消除静电。而铂金离子能吸附空气中的水分子，该铂金离子随风送出，并被头发吸收，铂金离子吸附水分子后能使头发保持滋润柔顺，并能抵抗紫外线对头发的伤害，起到缓解皮肤干燥、滋润头皮的作用。

如图12至14所示，第一防尘网10为环保金属网，第二防尘网11为可拆卸结构的不锈钢金属网，可以拆下来清洗表面灰尘和异物，第三防尘网12为塑胶防尘网。第一防尘网10固定在主体2尾端，第一防尘网10上设置有环形凹部，第二防尘网11边缘扣入该凹部内而进行定位，第二防尘网11可以很轻松地拆卸下来，并清洗表面灰尘或异物，第二防尘网11由特殊不锈钢金属材料通过蚀刻加工而成，孔径微米级单位，可以有效地吸附小颗粒灰尘。第一防尘网10边缘镶嵌有磁体21或磁性结构，环形支架22由塑胶材料制成，环形支架22上也镶嵌有磁体21或磁性结构，环形支架22与第一防尘网10磁吸连接。第一防尘网10边缘设置有弧形的led灯板，环形支架22与第三防尘网12之间设置有固定支架24，固定支架24上设置有用于导出灯光的导光片23。第三防尘网12上设置有卡扣121，风道筒9进风口端部设置有卡槽901，第三防尘网12通过该卡扣121扣入卡槽901内而进行定位，且第三防尘网12还能够拆卸下来清洗表面灰尘或异物。第一防尘网10能有效拦截头发或大颗粒异物，其设置于无刷马达7进风口端，第一防尘网10为不可拆卸结构，能有效保护马达及里面的带电体，防止手指伸入。

本实用新型的多叶离心式吹风机采用多叶离心式风叶，相对于现有的吹风机，风压更大，风量足，风干速度更快，且发热丝支架16为扇叶形结构，发热丝5均匀设置于发热丝支架16的叶片之间，这种结构能够均匀加热风筒组件吹过来的风。此外，本实用新型的吹风机尾部的防尘尾盖设置有三层防尘网，能够有效地阻止灰尘随风吹到人体面部，且第一防尘网10和第二防尘网11均为可拆卸结构，可以很轻松地拆卸下来，并清洗表面灰尘和异物，保持吹风机清洁。发热丝组件上设置有用于控制温度的跳制保护器17、热保护管18以及温控器19，多层温度防护，能达到精确控温的目的，该吹风机出风口最低档温度设定在38度，该温度能适应各种人体皮肤，且发热丝组件外部设置有第一隔热筒6和第二隔热筒4，采取双层隔热保护措施，杜绝安全隐患，通过双层隔热后，传输到主体2上的热量较低，在一定程度上，能够防止主体2外表面因温度过高而发生变色，而且第二隔热筒4端部由磁性材料制成，风嘴1通过磁性材料的吸引力安装在主体2头部，装配简单可靠，拆卸方便。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
