一种束发器的制作方法

本实用新型涉及束发用具领域，特别是涉及一种束发器。

背景技术：

现有的束发用具一般为环形的皮筋或线形的松紧带，皮筋的使用受到头发粗细和弹性的影响，在扎发套圈的过程中不是很好掌握套圈的圈数，有时候圈数多一圈很难套过头发，圈数少一圈使头发扎的过松，而松紧带扎头发时也不好把握松紧度，很容易出现缠绕时是绑紧状态，打扣时却变松的情况，尤其是对于小学生等幼龄女童，使用很受限制，幼龄女童很难自行捆扎头发，而主要靠家长帮忙扎头发，而且随着双职工家庭越来越多，很多幼龄儿童扎头发需要爷爷奶奶的帮忙，尤其是爷爷辈，扎头发更有难度。甚至很多大龄女童也不能很好的掌握扎头发的技巧。

因此，有必要提供一种方便捆扎头发、易于操作、适用于女童、长辈捆扎头发的束发器。

技术实现要素：

本实用新型要解决的技术问题是提供一种束发器，本实用新型的束发器方便捆扎头发、易于操作，适用于幼龄、大龄女童自行捆扎头发、长辈帮忙捆扎头发，而且造型美观，不易散开。

为解决上述技术问题，本实用新型提供的技术方案如下：

一方面，本实用新型提供一种束发器，包括弹性带和筒形束发圈，所述筒形束发圈的侧壁上设有贯穿的轴向开口形成非闭合的筒形结构，所述筒形结构的侧壁的中段位置设有至少三个槽孔，所述弹性带的两端分别设有用于钩在所述槽孔上的弯钩，所述弹性带用于从所述槽孔中穿过与所述筒形束发圈配合捆住头发。

进一步地，所述弹性带可以为松紧带。

进一步地，所述弹性带的中段部分在所述筒形束发圈的内壁处，所述弹性带的两端分别穿过两个槽孔伸向筒形束发圈的外侧。

进一步地，在所述筒形束发圈的内壁处有限制所述弹性带的中段部分在内壁内滑动的限位器。

进一步地，所述弯钩的连接处与所述弹性带的端面齐平。

进一步地，所述筒形束发圈包括两端的环形结构和连接在两个环形结构中间的若干柱形结构，所述环形结构的外缘相对所述所述柱形结构向外延伸，两个环形结构的相对位置设有相应的开口，相邻的所述柱形结构形成所述槽孔。

进一步地，所述环形结构的外侧设有凹槽，用于搭钩所述弯钩。

进一步地，所述筒形束发圈的轴向开口的端面为圆润的弧形。

进一步地，所述筒形束发圈采用塑料材质。

进一步地，所述弹性带为宽弹性带，宽度为15mm～45mm；

和/或，所述筒形束发圈的直径为20mm～28mm，高度为18mm～48mm。

进一步地，所述筒形束发圈的轴向开口的缺失角为100°～135°，优选为120°。

采用这样的设计后，本实用新型至少具有以下优点：

本实用新型的束发器采用筒形束发圈和弹性带配合使用，通过筒形束发圈侧壁上的开口处将头发归拢到筒形束发圈中，然后利用弹性带，将弹性带的一端勾搭到筒形束发圈上固定头发，然后弹性带的另一端拉紧固定到筒形束发圈相应的槽孔处，从而扎紧头发，本实用新型的结构简单、方便操作，适合幼龄女童、大龄女童自行捆扎头发，也适用于父母、爷爷奶奶等长辈帮孩子捆扎头发，技巧易于掌握，扎紧后美观大方、头发不易散开，在筒形束发圈上设置多个槽孔，可以根据发量大小调整弹性带的勾搭点。

附图说明

上述仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，以下结合附图与具体实施方式对本实用新型作进一步的详细说明。

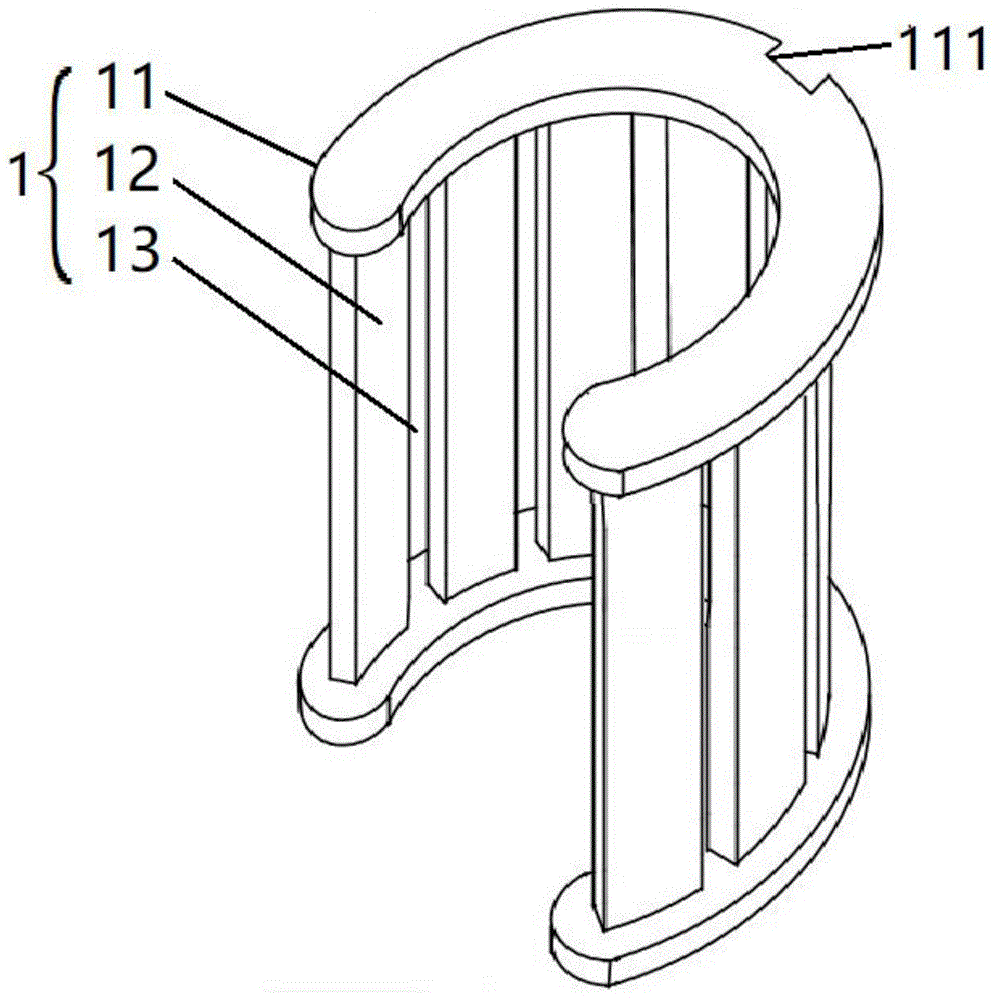

图1是本实用新型的筒形束发圈的结构示意图；

图2是本实用新型的筒形束发圈的侧面结构示意图；

图3是图2的a-a剖视图；

图4是本实用新型的束发器的一个实施例的剖视结构示意图(剖视线参考图2的a-a)；

图5是本实用新型的束发器的另一个实施例的剖视结构示意图(剖视线参考图2的a-a)；

图6是本实用新型的束发器的一个使用实施例的剖视结构示意图(剖视线参考图2的a-a)；

图7是本实用新型的束发器的另一个使用实施例的剖视结构示意图(剖视线参考图2的a-a)；

图8是本实用新型的弹性带一端的剖面结构示意图。

具体实施方式

下面将参照附图更详细地描述本实用新型的示例性实施例。虽然附图中显示了本实用新型的示例性实施例，然而应当理解，可以以各种形式实现本实用新型而不应被这里阐述的实施例所限制。相反，提供这些实施例是为了能够更透彻地理解本实用新型，并且能够将本实用新型的范围完整的传达给本领域技术人员。

本实用新型提供一种束发器，如图1至图8所示，包括弹性带2和筒形束发圈1，筒形束发圈1的侧壁上设有贯穿的轴向开口形成非闭合的筒形结构，筒形结构的侧壁的中段位置设有至少三个槽孔13，弹性带2的两端分别设有用于钩在槽孔上的弯钩21，弹性带2用于从槽孔13中穿过与筒形束发圈1配合捆住头发。

本实用新型在使用时，通过筒形束发圈的开口位置将将头发归拢到筒形束发圈内，然后将弹性带的带有弯钩的一端勾搭到筒形束发圈的槽孔上固定住头发，然后将弹性带的另一端勾搭到筒形束发圈上将头发扎紧，如图6、图7所示。捆扎技巧易于掌握，扎紧后美观大方、头发不易散开，在筒形束发圈上设置多个槽孔，可以根据发量大小调整弹性带的勾搭点。

槽孔的数量在保证筒形束发圈一定强度的情况下可以尽量多的设置，以适应更多的发量范围，提高使用范围。弹性带的两端可以从相邻的槽孔穿出，也可以从间隔多个槽孔的两个槽孔内穿出。

进一步地，如图8所示，弯钩的设计可以是在用于安装到弹性带上的尾夹结构设计而来，尾夹的一侧通过开孔打开一部分尾夹作为弯钩。

进一步地，弹性带2可以为松紧带。

作为一种优选的实施例，弹性带2的中段部分在筒形束发圈1的内壁处，弹性带2的两端分别穿过两个槽孔13伸向筒形束发圈1的外侧，如图4所示。

为了使捆扎更加方便，如图4至图7所示，在筒形束发圈1的内壁处可以有限制弹性带2的中段部分在内壁内滑动的限位器3。限位器3可以为能灵活移动的链条结构或弹性带结构，在捆扎头发的过程中，既可以限制弹性带的过分移动，又可以使弹性带两端在拉紧时有相互制约的关系，使头发更容易扎紧，同时能较好的适应不同的发量。不添加限位器也可以达到一定的目的，例如槽孔的设计呈一定的错位设计等。

进一步地，弯钩21的连接处可以与弹性带2的端面齐平，可以使捆扎后的头发更加美观和整洁。

作为优选的实施例，筒形束发圈1包括两端的环形结构11和连接在两个环形结构11中间的若干柱形结构12，环形结构11的外缘相对柱形结构12向外延伸，两个环形结构11的相对位置设有对应的开口(形成筒形束发圈的开口)，相邻的柱形结构12形成槽孔13，为柱形的槽孔。

本实用新型的若干柱形结构可以排列为圆弧形结构，也可以靠近边缘的一个柱形结构靠内设置，与其相邻的柱形结构错位设计，如图5所示，错位设计也可以起到一定的限位作用。

有时候为了减少阻隔，环形结构11的外侧可以设有凹槽111，可以用于搭钩弯钩21。

为了美观和安全，筒形束发圈1的轴向开口的端面为圆润的弧形。

进一步地，筒形束发圈可以采用塑料材质，选用的塑料材质具有一定的硬度，可以采用耐拉、耐摔、冷不脆、热不软的塑料材质，也可以有一定的弹性。

进一步地，弹性带2为宽弹性带，宽度为15mm～45mm，一般选用28mm或38mm的宽弹性带；

进一步地，筒形束发圈2的直径为20mm～28mm，优选为24mm，高度为18mm～48mm。

为了方便归拢头发，筒形束发圈2的轴向开口的缺失角为100°～135°，优选为120°，120°的设计不仅美观而且易于捆扎头发。

本实用新型在使用时，通过筒形束发圈的开口位置将将头发归拢到筒形束发圈内，然后将弹性带的带有弯钩的一端勾搭到筒形束发圈的槽孔上固定住头发，然后将弹性带的另一端勾搭到筒形束发圈上将头发扎紧，如图5、图6所示。本实用新型通过筒形束发圈和弹性带配合使用捆扎头发，结构简单、方便操作，适合幼龄女童、大龄女童自行捆扎头发，也适用于父母、爷爷奶奶等长辈帮孩子捆扎头发，捆扎技巧易于掌握，扎紧后美观大方、头发不易散开，同时拆解也省力，不容易夹带头发下来。在筒形束发圈上设置多个槽孔，可以根据发量大小调整弹性带的勾搭点。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，本领域技术人员利用上述揭示的技术内容做出些许简单修改、等同变化或修饰，均落在本实用新型的保护范围内。
