肝病科用腹腔穿刺辅助装置的制作方法

本发明涉及医疗器械领域，具体涉及一种肝病科用腹腔穿刺辅助装置。

背景技术：

目前，在肝病科给患者进行腹腔穿刺抽取腹水进行化验时，在穿刺前医生需要用手去按住病人身体，在穿刺后又需要医生用一只手来固定穿刺针，如此大大加大了医生的工作难度。

在现有的技术中申请号为CN201420779743.9专利公开了一种肝病科用腹腔穿刺辅助装置，包括支撑架，其特征是支撑架下端固定设有U形卡座，U形卡座侧面设有锁紧螺栓，支撑架顶端设有转轴A，转轴A上固定设有斜行臂，斜行臂前端固定设有转轴B，转轴B上固定设有托盘，托盘上固定设有铰链，铰链上设有盘盖，盘盖内表面设有多个挂臂和弹力约束带，托盘底四个角上分别固定设有伸缩臂。

但是现有技术中还存在以下技术问题：其一，在穿刺前需要医生自己用手去按住病人的身体；其二不能在穿刺后对穿刺针进行很好的固定，可能会导致腹腔脏器的损伤。

技术实现要素：

(一)解决的技术问题

针对现有技术存在的在穿刺前需要医生自己用手去按住病人的身体；不能在穿刺后对穿刺针进行很好的固定，可能会导致腹腔脏器的损伤。本发明目的在于提供一种肝病科用腹腔穿刺辅助装置。

(二)技术方案

为实现以上目的，本发明提供了如下技术方案：

一种肝病科用腹腔穿刺辅助装置，包括底座和支架，所述支架设于所述底座上，还包括照明灯、固定装置和压紧装置，所述支架包括第一伸缩杆和第二伸缩杆，所述照明灯设于所述第二伸缩杆下部；所述第一伸缩杆竖直设于所述底座上，所述第二伸缩杆水平设于第一伸缩杆的上部；所述压紧装置包括导杆、弹簧、轴承和压板；所述导杆竖直穿过所述第二伸缩杆，且与所述第二伸缩杆滑动连接，所述弹簧套设于所述导杆外部，上端连接在所述第二伸缩杆上，下端固定连接在导杆的下部；所述导杆和压板通过所述轴承连接；所述固定装置包括夹杆、连接杆、第三伸缩杆、第四伸缩杆和固定杆；所述第三伸缩杆竖直固定连接在所述第二伸缩杆下部；所述固定杆固定连接在所述第三伸缩杆上；所述夹杆有2个，且对称设于所述第四伸缩杆的两侧；所述夹杆分别铰接在所述固定杆的两端；所述第四伸缩杆固定连接在所述固定杆上；所述连接杆有2个，且对称设于所述第四伸缩杆的两侧；所述连接杆一端活动连接在所述第四伸缩杆上；另一端活动连接在所述夹杆上。

优选的，两根所述的夹杆在对称位置上设有若干大小不同的槽口。

优选的，所述压板为开口向下的圆弧状结构。

优选的，所述底座的底部设有滚轮。

优选的，所述底座上还设有一个穿刺针槽。

优选的，所述穿刺针槽内设有磁铁。

优选的，所述照明灯为应急照明灯。

(三)有益效果

本发明通过公开一种肝病科用腹腔穿刺辅助装置，通过设置压紧装置，能够在穿刺前对病人的身体进行很好的固定；设置固定装置，能够在穿刺后对穿刺针进行很好的固定，防止固定针损伤到脏器。设置应急照明灯，能够应对突然停电。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的整体结构示意图；

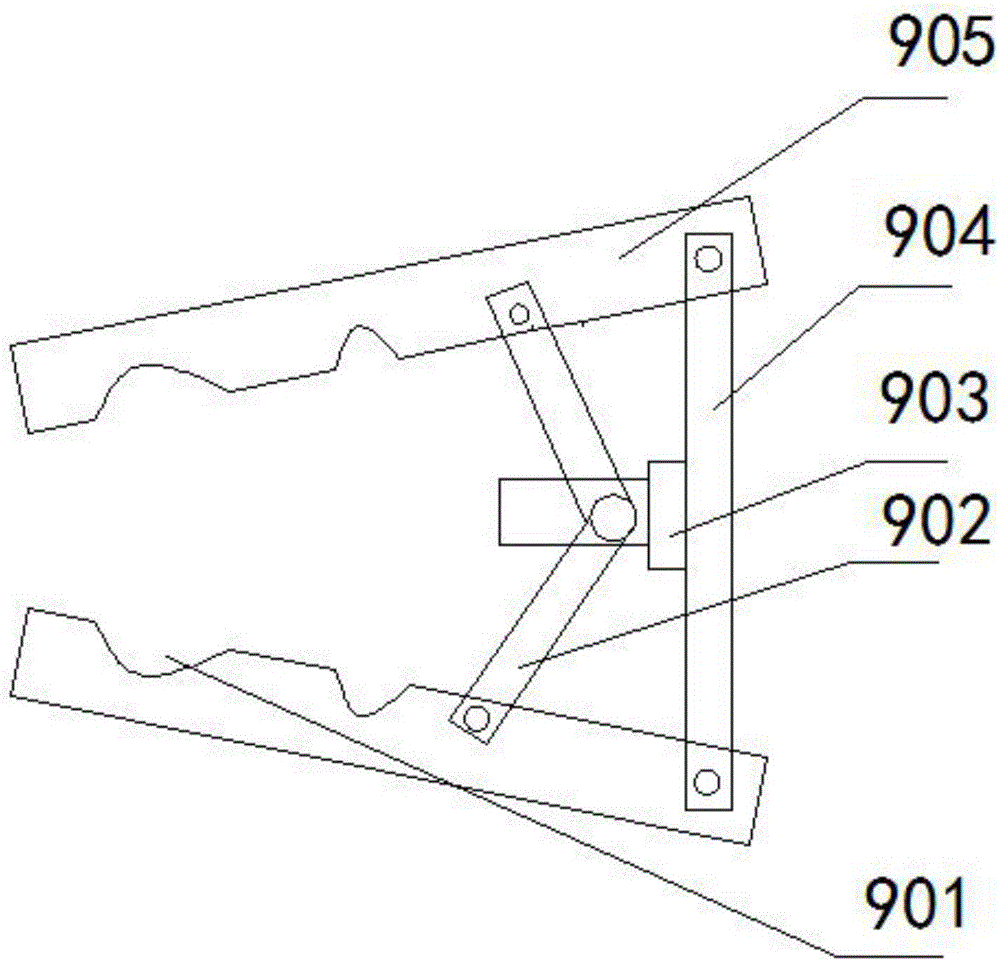

图2为固定装置的的俯视图。

图中：1、滚轮；2、底座；3、磁铁；4、穿刺针槽；5、第一伸缩杆；6、弹簧；7、第二伸缩杆；8、压板；9、固定装置；10、轴承；11、第三伸缩杆；12、照明灯；13、导杆；901、槽口；902、连接杆；903、第四伸缩杆；904、固定杆；905、夹杆。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

参见图1、2所示，本发明实施例所述一种肝病科用腹腔穿刺辅助装置，包括底座2和支架，支架设于底座2上，还包括照明灯12、固定装置9和压紧装置，支架包括第一伸缩杆5和第二伸缩杆7，照明灯12设于第二伸缩杆7下部；第一伸缩杆5竖直设于底座2上，第二伸缩杆7水平设于第一伸缩杆5的上部；压紧装置包括导杆13、弹簧6、轴承10和压板8；导杆13竖直穿过第二伸缩杆7，且与第二伸缩杆7滑动连接，弹簧6套设于导杆13外部，上端连接在第二伸缩杆7上，下端固定连接在导杆13的下部；导杆13和压板8通过轴承10连接；固定装置9包括夹杆905、连接杆902、第三伸缩杆11、第四伸缩杆903和固定杆904；第三伸缩杆11竖直固定连接在第二伸缩杆7下部；固定杆固定连接在第三伸缩杆上11；夹杆905有2个，且对称设于第四伸缩杆903的两侧；夹杆905分别铰接在固定杆904的两端；第四伸缩杆903固定连接在固定杆904上；连接杆902有2个，且对称设于第四伸缩杆903的两侧；连接杆902一端活动连接在第四伸缩杆903上；另一端活动连接在夹杆905上。

两根夹杆905在对称位置上设有若干大小不同的槽口901。以此来夹紧不同大小的穿刺针。

压板8为开口向下的圆弧状结构。能够更好的适应人体，更好的将人体压住。

底座2上还设有一个穿刺针槽4，在穿刺针槽4底部设有一块磁铁3。用于收放穿刺针，磁铁3能够吸附穿刺针，防止丢失。

将照明灯12设为应急照明灯。

底座2的底部设有滚轮1，便于整个装置的移动。

工作原理：在穿刺前根据需要调节第一伸缩杆5和第二伸缩杆7的长度，再拉起压板8，然后将压板8旋转至合适的位置压在人体上，从而在弹簧6的压力下，固定人体，防止人体的移动。在穿刺结束后调节第三伸缩杆11长度，将固定装置9移动到穿刺针的位置，再根据穿刺针的大小选择不同的槽口901，再调节第四伸缩杆903长度，从而在夹杆905的作用下压紧穿刺针。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
