一种材料在线快速包折装置的制作方法

本实用新型涉及一次性卫生用品设备领域，尤其涉及一种材料在线快速包折装置。

背景技术：

目前，国内在纸尿裤的生产过程中，正常的左、右腰贴的折叠方式都是利用折叠板，让左右腰贴顺着其折叠轨迹完成折叠的。这样的情况下由于左、右腰贴与折叠板的摩擦导致左、右腰贴与主线存在速度差。实际应用中发现高速下，左、右腰贴往往折不正会偏后，这样影响产品外观，降低产品合格率。

中国专利号：201520007721.5公开了一种卫生巾折叠装置，包括折叠台和液压台，所述折叠台上对称设置有左、右两条折叠板，左、右两条折叠板呈“八”字型设置，折叠板外侧中心处连接有调节气缸，折叠板外侧两端连接有导向杆，两折叠板进口端宽度比出口端宽度大，折叠板进口端沿进料方向依次设置有滚筒和压轮，滚筒轴端连接有第一皮带轮，压轮轴端连接有第二皮带轮，所述折叠板下方对应的折叠台上设置有吸附台，吸附台的下端有吸气口，吸气口通过吸气通道与吸气风机连接，所述折叠台后端设置有滚压台，液压台进口端上设置有压辊， 滚压台上设置有压板，压板内侧上表面设置有多排紫外消毒灯。该装置通过两边设置成“八”字型折叠板，卫生级通过折叠板后，根据折叠板的形状进行折叠，能快速的对卫生巾进行折叠，但是卫生巾与折叠板的接触面大，摩擦力也增加，在高速运行状态下，卫生巾上与折叠板接触的部分会慢于中间部分，从而造成折叠偏后，这样影响产品外观，降低产品合格率。

技术实现要素：

因此，针对上述的问题，本实用新型提供一种材料在线快速包折装置，它主要解决了现有技术中产品折叠不正，造成产品外观差，降低合格率。

为实现上述目的，本实用新型采用了以下技术方案：一种材料快速包折装置，包括机架、设置在机架上的吸附台以及设置在吸附台上的压辊，还包括第一输送带、第二输送带、橡胶轮、折叠杆、液压推杆，所述第一输送带、橡胶轮、第二输送带、吸附台根据材料运行方向依次设置在机架上，所述第一输送带的宽度大于第二输送带的宽度，所述折叠杆分别对称设置在吸附台的左、右两侧，所述折叠杆依据材料运行方向逐渐向上倾斜，所述折叠杆的下端低于吸附台的工作面，两个所述折叠杆的下端的距离大于折叠杆的上端的距离，所述液压推杆分别平行设置在折叠杆的两端且与折叠杆垂直。

进一步的，所述橡胶轮的上端高于第二输送带的工作面。

进一步的，所述橡胶轮、第二输送带、吸附台的宽度相同。

通过采用前述技术方案，本实用新型的有益效果是：本材料快速包折装置，纸尿裤在该装置上的第一输送带输送到橡胶轮上，使得纸尿裤的左、右腰贴下垂，再通过工作面较小的第二输送带输送到吸附台上，在吸附台的作用下，纸尿裤的中间部位吸附在吸附台上，左、右腰贴下垂，通过两边折叠杆的作用，使左、右腰贴不断向上提升，并且折叠杆呈“八”字型设置，使左、右腰贴不断向上提升的同时向中间折叠，并且在吸附台的作用下。左、右腰贴与纸尿裤两边的无纺布贴住，再经过压辊压紧，使得左、右腰贴不脱离，从而实现包折效果，采用折叠杆可以有效的减少与纸尿裤的摩擦，避免折叠偏后的问题出现；进一步的，橡胶轮的上端高于第二输送带的工作面有利于纸尿裤的输送，防止纸尿裤掉落；进一步的，橡胶轮、第二输送带、吸附台的宽度相同可以使纸尿裤的左、右腰贴始终保持下垂状态，方便压折。

附图说明

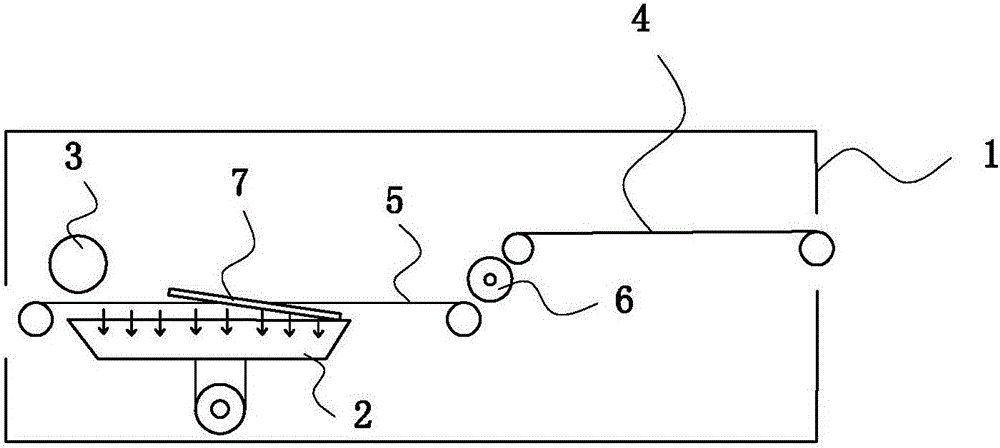

图1是本实用新型实施例的结构示意图；

图2是本实用新型实施例的侧视图。

具体实施方式

现结合附图和具体实施方式对本实用新型进一步说明。

本实用新型实施例为：

参考图1与图2，一种材料快速包折装置，包括机架1、设置在机架1上的吸附台2以及设置在吸附台2上的压辊3、输送带4、输送带5、橡胶轮6、折叠杆7、液压推杆8，所述输送带4、橡胶轮6、输送带5、吸附台2根据材料运行方向依次设置在机架1上，所述输送带4的宽度大于输送带5的宽度，所述橡胶轮6、输送带5、吸附台2的宽度相同，所述橡胶轮6的上端高于输送带5的工作面，所述折叠杆7分别对称设置在吸附台2的左、右两侧，所述折叠杆7依据材料运行方向逐渐向上倾斜，所述折叠杆7的下端低于吸附台2的工作面，两个所述折叠杆7的下端的距离大于折叠杆7的上端的距离，所述液压推杆8分别平行设置在折叠杆7的两端且与折叠杆7垂直。

本实用新型的工作方式是：本材料快速包折装置，纸尿裤在该装置上的输送带4输送到橡胶轮6上，使得纸尿裤的左、右腰贴下垂，再通过工作面较小的输送带5输送到吸附台2上，在吸附台2的作用下，纸尿裤的中间部位吸附在吸附台2上，左、右腰贴下垂，通过两边折叠杆7的作用，使左、右腰贴不断向上提升，并且折叠杆7呈“八”字型设置，使左、右腰贴不断向上提升的同时向中间折叠，并且在吸附台2的作用下，左、右腰贴与纸尿裤两边的无纺布贴住，再经过压辊3压紧，使得左、右腰贴不脱离，从而实现包折效果，采用折叠杆7可以有效的减少与纸尿裤的摩擦，避免折叠偏后的问题出现。

尽管结合优选实施方案具体展示和介绍了本实用新型，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
