一种重症监护喂药器的制作方法

本实用新型涉及医疗器械领域，具体涉及一种重症监护喂药器。

背景技术：

重症监护室的病人往往行动不便，没有生活自理能力，甚至处于严重昏迷的状态，在对重症病人的护理过程中，往往需要对病人喂食口服药片或药液，由于这些病人都不能坐起来服药，所以喂食药物极为困难，目前主要采用鼻饲管喂药或者采用汤勺直接喂入口中，若喂食药片类药物时，需要进行研磨后冲泡，费时费力，增加医护人员的劳动强度。

技术实现要素：

本实用新型的目的在于提供一种重症监护喂药器，结构简单，易于操作，喂药简单方便。

本实用新型解决其技术问题所采用的技术方案是：一种重症监护喂药器，包括圆筒外壳，所述圆筒外壳的上部设为研磨段，圆筒外壳的下部设为混药段，所述研磨段的上端设有盖体，盖体上设有微型电机，微型电机的通过输出轴连接研磨球体，所述研磨球体的外壁上设有研磨凸起，所述研磨段的下端设有半球形的研磨网，所述研磨网上设有网孔，所述圆筒外壳的研磨段的下端设有连接内环，连接内环上设有卡槽，所述研磨网的外侧设有连接外环，连接外环上设有卡扣，卡槽和卡扣相配合连接，所述混药段设有混药器，所述混药段的下端设有过滤网，所述混药段上设有进水管，混药段的下端通过微型水泵与给药管相连，所述给药管的端部设有给药头，所述给药管上设有控制阀，所述盖体内设有控制器、蓄电池，所述微型电机、微型水泵、控制阀分别与控制器的输出端相连接，所述控制器的输入端与输入装置相连。

进一步，所述混药器设有多个第一搅拌叶片，第一搅拌叶片均匀设在混药段的内壁上。

进一步，所述研磨网中间设有传动轴，传动轴的上端设有内多边形连接件，所述研磨球上设有与内多边形连接件相配合的外多边形连接件，传动轴的下端均匀设有多个第二搅拌叶片。

进一步，所述研磨网的内直径与研磨球体的外直径相同。

进一步，所述盖体通过螺旋方式与圆筒外壳相连接。

进一步，所述盖体上设有投药口，投药口上设有密封盖。

进一步，所述研磨段与混药段通过螺旋方式相连接。

进一步，所述网孔的内径小于研磨凸起的外径。

本实用新型具有以下有益效果：能够对药片进行研磨，研磨后通过研磨网进入混药段，利用混药器，进行混合，混合后可利用微型水泵将药物喂到患者口中，方便使用。

附图说明

图1是本实用新型实施例1的结构示意图。

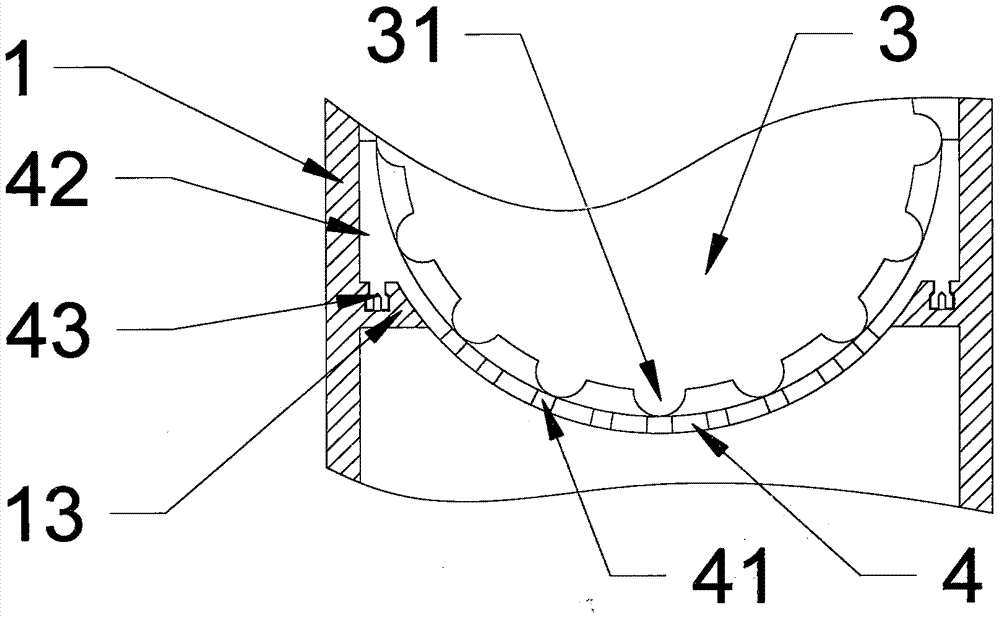

图2是本实用新型实施例1的研磨网部位的放大示意图。

图3是本实用新型实施例2的结构示意图。

图4是本实用新型实施例2的混药器部位的放大示意图。

图中：1圆筒外壳，11研磨段，12混药段，13连接内环，14过滤网，2盖体，21蓄电池，22微型电机，23控制器，24输出轴，25输入装置，3研磨球体，31研磨凸起，32外多边形连接件，4研磨网，41网孔，42连接外环，43卡扣，51第一搅拌叶片，52第二搅拌叶片，53传动轴，6给药管，7控制阀，8给药头，9进水管。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。

实施例1

根据图1、图2所示的一种重症监护喂药器，包括圆筒外壳1，所述圆筒外壳1的上部设为研磨段11，圆筒外壳1的下部设为混药段12，所述研磨段11的上端设有盖体2，盖体2上设有微型电机22，微型电机22的通过输出轴24连接研磨球体3，所述研磨球体3的外壁上设有研磨凸起31，所述研磨段11的下端设有半球形的研磨网4，所述研磨网4上设有网孔41，所述圆筒外壳1的研磨段11的下端设有连接内环13，连接内环13上设有卡槽，所述研磨网4的外侧设有连接外环42，连接外环42上设有卡扣43，卡槽和卡扣43相配合连接，所述混药段12设有混药器，所述混药段12的下端设有过滤网14，所述混药段12上设有进水管9，混药段12的下端通过微型水泵与给药管6相连，所述给药管6的端部设有给药头8，所述给药管6上设有控制阀7，所述盖体2内设有控制器23、蓄电池21，所述微型电机22、微型水泵、控制阀7分别与控制器23的输出端相连接，所述控制器23的输入端与输入装置25相连。

进一步，所述混药器设有多个第一搅拌叶片51，第一搅拌叶片51均匀设在混药段12的内壁上。

进一步，所述研磨网4的内直径与研磨球体3的外直径相同。

进一步，所述盖体2通过螺旋方式与圆筒外壳1相连接。

进一步，所述盖体2上设有投药口，投药口上设有密封盖。

进一步，所述研磨段11与混药段12通过螺旋方式相连接。

进一步，所述网孔41的内径小于研磨凸起31的外径。

使用时，打开微型电机22，微型电机22带动研磨球体3转动，对药片进行研磨，研磨后的药片碎渣通过研磨网4漏到混药段12，混药段12通过进水管9进入水分或其他液体，晃动圆筒外壳1，利用第一搅拌叶片51，将药混合，然后打开控制阀7，将药液喂入患者口中。

实施例2

根据图3、图4所示的一种重症监护喂药器，包括圆筒外壳1，所述圆筒外壳1的上部设为研磨段11，圆筒外壳1的下部设为混药段12，所述研磨段11的上端设有盖体2，盖体2上设有微型电机22，微型电机22的通过输出轴24连接研磨球体3，所述研磨球体3的外壁上设有研磨凸起31，所述研磨段11的下端设有半球形的研磨网4，所述研磨网4上设有网孔41，所述圆筒外壳1的研磨段11的下端设有连接内环13，连接内环13上设有卡槽，所述研磨网4的外侧设有连接外环42，连接外环42上设有卡扣43，卡槽和卡扣43相配合连接，所述混药段12设有混药器，所述混药段12的下端设有过滤网14，所述混药段12上设有进水管9，混药段12的下端通过微型水泵与给药管6相连，所述给药管6的端部设有给药头8，所述给药管6上设有控制阀7，所述盖体2内设有控制器23、蓄电池21，所述微型电机22、微型水泵、控制阀7分别与控制器23的输出端相连接，所述控制器23的输入端与输入装置25相连。

进一步，所述研磨网4中间设有传动轴53，传动轴53的上端设有内多边形连接件，所述研磨球3上设有与内多边形连接件相配合的外多边形连接件32，传动轴53的下端均匀设有多个第二搅拌叶片52。

进一步，所述研磨网4的内直径与研磨球体3的外直径相同。

进一步，所述盖体2通过螺旋方式与圆筒外壳1相连接。

进一步，所述盖体2上设有投药口，投药口上设有密封盖。

进一步，所述研磨段11与混药段12通过螺旋方式相连接。

进一步，所述网孔41的内径小于研磨凸起31的外径。

使用时，打开微型电机22，微型电机22带动研磨球体3转动，对药片进行研磨，研磨后的药片碎渣通过研磨网4漏到混药段12，混药段12通过进水管7进入水分或其他液体，同时研磨球体3通过传动轴53带动第二搅拌叶片52进行转动，对药物进行混合，然后打开控制阀7，将药液喂入患者口中。

本实用新型不局限于所述实施方式，任何人应得知在本实用新型的启示下作出的结构变化，凡是与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。

本实用新型未详细描述的技术、形状、构造部分均为公知技术。
