基于RFID定位的电子盲道系统的制作方法

本实用新型涉及一种电子盲道装置，尤其涉及提高盲人出行安全性与便利性的智能交通装置。

背景技术：

截至目前我国约有视残者1263万人，其中盲视者500万人，占世界18%，且每年新增盲人45万，至2020年，盲人总数预计将达到2000万。盲道作为专门帮助盲人出行的无障碍设施，是一个城市注重人文关怀的重要标志。传统盲道由形状特殊的砖铺成，利用盲人的脚感作用和盲道砖的助感原理达成提示。盲道一般由三类砖铺就，一类是条形方向引导砖，引导盲人放心前行，称为行进盲道；一类是带有圆点的提示砖，提示盲人前面有障碍该转弯了，称为提示盲道；最后一类是盲道危险警告引路砖，圆点较大，警视不要超越，前面危险。在现实生活中，传统行进盲道的宽度较窄，舒适性不高也不利于保障盲人的出行安全；传统盲道普遍存在设计规范不合理，被不同程度的损坏、侵占等问题；由砖铺就的盲道不便于后期的线路更改和调整。

上述问题的存在导致盲道不便或不能被正常使用，甚至形同虚设，盲人无法安全顺利地使用盲道，导致使用信心不足和户外活动受到限制，盲道的使用率不高。同时也不利于有关部门对盲道的管理和维护。

本实用新型提出一种电子盲道装置，可以有效克服传统盲道的技术及管理缺陷。通过所述微基站发射的RFID无线射频信号，对盲人实现精确定位，盲人只需要按照预先制定的模拟盲道路线行进，盲人在行进过程中，如果向左或向右偏离盲道，所述手持终端的振动器会发出不同频率的振动，从而帮助盲人纠正偏离的线路，达到安全出行的目的。

技术实现要素：

本实用新型的目的是为了提供一种基于RFID定位的电子盲道装置，所述电子盲道装置不仅可以解决现有盲道线路固定，宽度较窄，安全性低等问题，而且便于线路信息的实时更新，同时可以为相关部门提供盲人出行的数据作为有关决策的依据。本实用新型具体采用如下技术方案：

基于RFID定位的电子盲道系统包括安装在道路上的微基站、虚拟盲道、盲人手持终端、远程监控终端、服务器、数据库，所述微基站发射的RFID信号覆盖所述虚拟盲道，当所述盲人手持终端进入所述虚拟盲道时，所述盲人手持终端凭借RFID信号磁场感应电流获得能量并发送其芯片中的信息至远程监控终端，所述远程监控终端的解读器读取信息并解码后，实现对所述盲人手持终端的定位，其特征在于，当所述盲人手持终端跨越虚拟盲道边界时，远程监控终端对所述盲人手持终端发送纠正信息，并由所述盲人手持终端的振动器作出提示，低频振动表示左越界，高频振动表示右越界。

优选地，所述远程监控终端对所述盲人手持终端的出行使用率做统计分析，分析盲人的出行规律，将统计分析的结果上传到服务器和数据库。

优选地，所述远程监控终端具有一键求助按钮，当盲人需要帮助时，可启动一键求助按钮，发送盲人当前位置信息到家人手机进行求助。

本实用新型具有如下有益效果：

①微基站发射RFID无线射频信号，对盲人实现高精度定位，相关管理部门结合地图判定盲人是否越界，实现对虚拟盲道路线的制定。

②微基站可同时发射对盲人定位的结果信息，所述盲人手持终端解析后可根据预设的虚拟盲道路线对盲人做行进指引。

③盲人手持终端在检测到盲人跨越盲道边界时，所述盲人手持终端的振动器会作出提示。

④ 所述盲人手持终端附带有一键求助功能，当盲人走失或需要帮助时，所述盲人手持终端可以发送盲人当前位置到家人手机求助，进一步保障盲人出行的安全。

⑤ 所述监控终端可以追踪盲人的行进路线，实时监控，保障盲人出行安全，并对某条道路的使用率做统计分析，总结盲人的出行规律，为相关部门进一步提升公共服务水平提供依据。

附图说明

图1 为本实用新型基于RFID定位的电子盲道装置构成示意图。

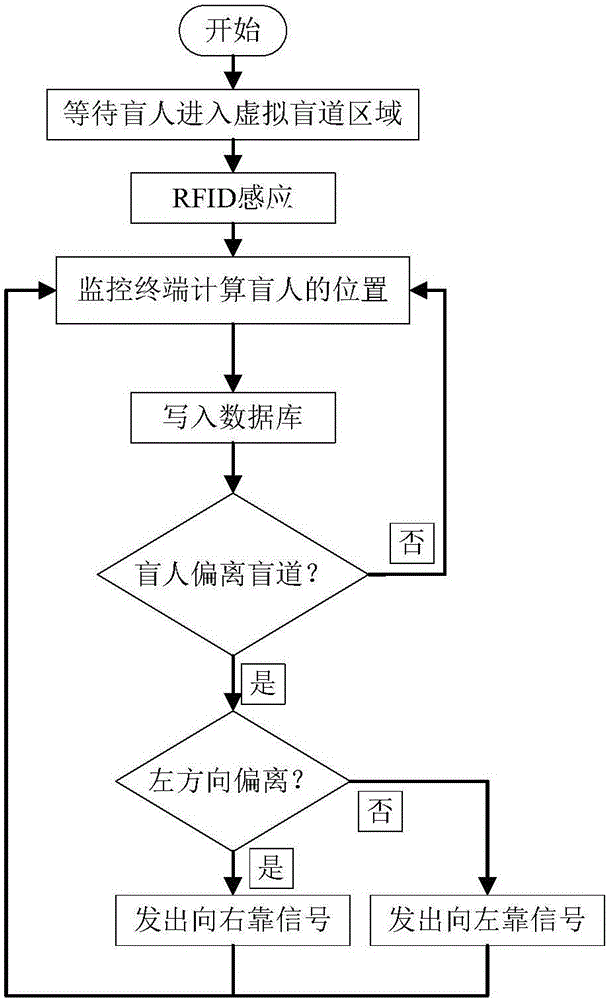

图2 为本实用新型的监控终端工作流程图。

图3 为本实用新型的手持终端工作流程图。

具体实施方式

下面结合附图和具体实施方式对本实用新型做具体的说明：

如图1为本实用新型基于RFID定位的电子盲道装置构成示意图，所述电子盲道装置包括微基站、手持终端和监控终端。

如图1，所述微基站发射无线射频信号，所述手持终端均携带具有唯一电子编码标识的RFID标签，所述RFID技术可识别高速运动物体并可同时识别多个电子标签；当盲人携带手持终端进入RFID信号覆盖区域，所述手持终端可凭借信号磁场感应电流获得能量并发送存储在芯片中的信息，所述监控终端的解读器读取信息并解码后，快速处理数据实现对盲人的高精度定位。

如图2为本实用新型的监控终端工作流程图，所述监控终端依据盲人手持终端发送的的实时位置信息，结合预设的盲道路线向盲人手持终端发送行进状态控制信号，指导盲人行进。

进一步的，当根据盲人手持终端反馈的盲人实时位置显示盲人偏离预设的盲道路线后，所述监控终端向盲人手持终端发送向右靠信号或向左靠信号，指示盲人沿正确路线前行。

进一步的，所述监控终端可以记录盲人的行进路线，结合地图统计每条盲道不同时间的使用率，总结盲人出行规律，为今后相关部门进一步优化城市无障碍设施，改进公共服务水平提供决策依据。

如图3为本实用新型的手持终端工作流程图，所述盲人手持终端可向监控终端实时发送盲人位置信息，实现盲人精确定位。

进一步的，所述盲人手持终端可实时接收监控终端的纠正信息，当监控终端发出向左偏移信息，所述盲人手持终端低频振动，提示盲人靠右行进；当监控终端发出向右偏移信息，所述盲人手持终端高频振动，提示盲人靠左行进。

进一步的，所述盲人手持终端具有一键求助功能，当盲人遇到困难时可以通过手持终端将自己的位置信息发送到家人的手机上求助。
