一种远红外理疗按摩床的制作方法

本是实用新型涉及一种按摩床，特别涉及一种远红外理疗按摩床，属于医疗器械技术领域。

背景技术：

随着社会经济发展，人们生活水平提高，生活节奏加快，导致精神压力和身体压力越来越大，因此人们对按摩理疗设备要求越来越高。目前的按摩床设备功能单一，往往只能完成按摩功能，其它的功能考虑较少，而且患者在按摩过程中保温措施有限，在温度较低时容易受凉，再则现有的按摩床考虑治疗方面的功能较少，在设备的舒适人性方面的设计远远不足，不能给用户提供较为完美的体验。

技术实现要素：

本实用新型的目的在于克服目前的按摩治疗床功能存在的上述缺陷，提供一种远红外理疗按摩床。

为实现本实用新型的目的，采用了下述的技术方案：一种远红外理疗按摩床，包括床架，在床架上连接有按摩理疗结构，在床架上方设置有保温舱，所述的保温舱一端与床架端部铰接连接，在靠近铰接端保温舱与床体两侧设置有空气弹簧作为支撑，进一步的，在所述的保温舱内上方设置有碳纤维远红外辐射电热板，在保温舱内壳上还设置有远红外线透光器，进一步的，在所述的保温舱上设置有MP3装置，进一步的，在床架四周固定设置有无纺布床罩，进一步的，在床架上设置有轨道，按摩理疗结构设置在床架的轨道上，按摩理疗结构通过链轮由电机带动做往复运动，进一步的，在床架底部设置有带刹车装置的万向轮。

本实用新型的积极有益技术效果在于：在按摩床上配置了保温舱装置，保温舱装置中设置有远红外加热，除了能使患者在治疗的同时保证温度，还能让患者从多方位进行远红外理疗，提高疗效，在保温舱上增加MP3装置，能够增加治疗过程中的舒适性，使患者在治疗过程中更放松，起到事半功倍的效果。

附图说明

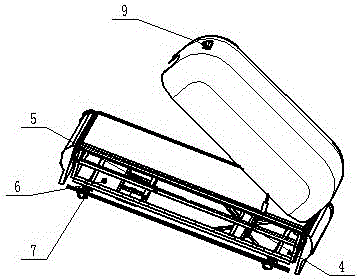

图1是本实用新型的带外壳的整体示意图。

图2是本实用新型的下部外壳打开保温舱的示意图。

图3是本实用新型的左侧视图。

具体实施方式

为了更充分的解释本实用新型的实施，提供本实用新型的实施实例。这些实施实例仅仅是对本实用新型的阐述，不限制本实用新型的范围。

结合附图对本实用新型进一步详细的解释，附图中各标记为：外壳1、保温舱2、无纺布床罩3、按摩结构4、床架5、胶木底板6、万向轮7、空气弹簧8、MP3装置9、手柄开关10、远红外线透光器11。如附图所示，一种远红外理疗按摩床，包括床架5，在床架5上连接有按摩理疗结构，按摩理疗结构采用申请人2016年提出的申请号为2016201810299 的专利申请的技术方案，在床架上方设置有保温舱2，所述的保温舱2一端与床架5端部铰接连接，在靠近铰接端保温舱2与床体5两侧设置有空气弹簧作为支撑，8所示为空气弹簧，在所述的保温舱2内上方设置有碳纤维远红外辐射电热板，在保温舱内壳上还设置有远红外线透光器11，在所述的保温舱上设置有MP3装置9，在床架5四周固定设置有无纺布床罩3，在床架上设置有轨道，轨道在图中没有示出，按摩理疗结构设置在床架的轨道上，按摩理疗结构通过链轮由电机带动做往复运动，在床架底部设置有带刹车装置的万向轮，7所示为万向轮。在床底设有胶木底板6，保温舱上设有手柄开关10。

在详细说明本实用新型的实施方式之后，熟悉该项技术的人士可清楚地了解，在不脱离上述申请专利范围与精神下可进行各种变化与修改，凡依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均属于本实用新型技术方案的范围，且本实用新型亦不受限于说明书中所举实例的实施方式。
