精液收集器的制作方法

本实用新型涉及生殖医学器材领域，具体涉及一种精液收集器。

背景技术：

在人类辅助生殖领域中需要对男性的精液进行收集，用于精液分析、人工受精或体外受精。精液的收集目前主要通过手淫的方法将精液收集于取精杯中，目前正在使用的取精杯均为直径较大的圆柱形塑料杯，利于精液的收集，但是其对精液体积的测定误差较大，尤其是在精液量较少的情况下，若用移液器或注射器来测定精液体积时，则会使取精杯内壁上附着的精液丢失。若遇到少精或无精的情况需要进行离心分析，需要将精液转移至离心管进行离心操作，而在转移的过程中会造成部分精液损失。因此为更准确的测定精液体积和方便离心操作，有必要对现有的精液收集器具进行进一步的改进。

技术实现要素：

本实用新型要解决的技术问题是提供一种结构简单、使用方便的精液收集器。

为解决上述技术问题，本实用新型提供一种精液收集器，包括取精杯、杯盖及收集管；所述取精杯的底部与收集管的顶部可拆卸的相连通；所述收集管由下管身和上管身组成，下管身的管径小于上管身的管径。

作为本实用新型的精液收集器的改进：取精杯被置放于支撑座上。

作为本实用新型的精液收集器的进一步改进：精液收集器还包括与收集管相配套的管盖以及离心适配器，离心适配器用于将收集管置放于其内。

作为本实用新型的精液收集器的进一步改进：所述收集管上设置有体积刻度。

作为本实用新型的精液收集器的进一步改进：所述取精杯为广口取精杯。

本实用新型的优点是：取精杯底部与收集管顶部相连通，手淫后精液充分通过取精杯流入收集管，收集管由下管身和上管身组成，下管身的管径小于上管身的管径，管体上设置有体积刻度，在精液量较少的情况下也可通过较细的管身(下管身)精确的读出精液体积。若遇到少精或无精的情况可将收集管从取精杯处旋下，盖上管盖，并装入离心适配器可进行离心处理，大大方便了化验操作，并且避免了精液的损失。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细说明。

图1是本实用新型的精液收集器的整体结构示意图。

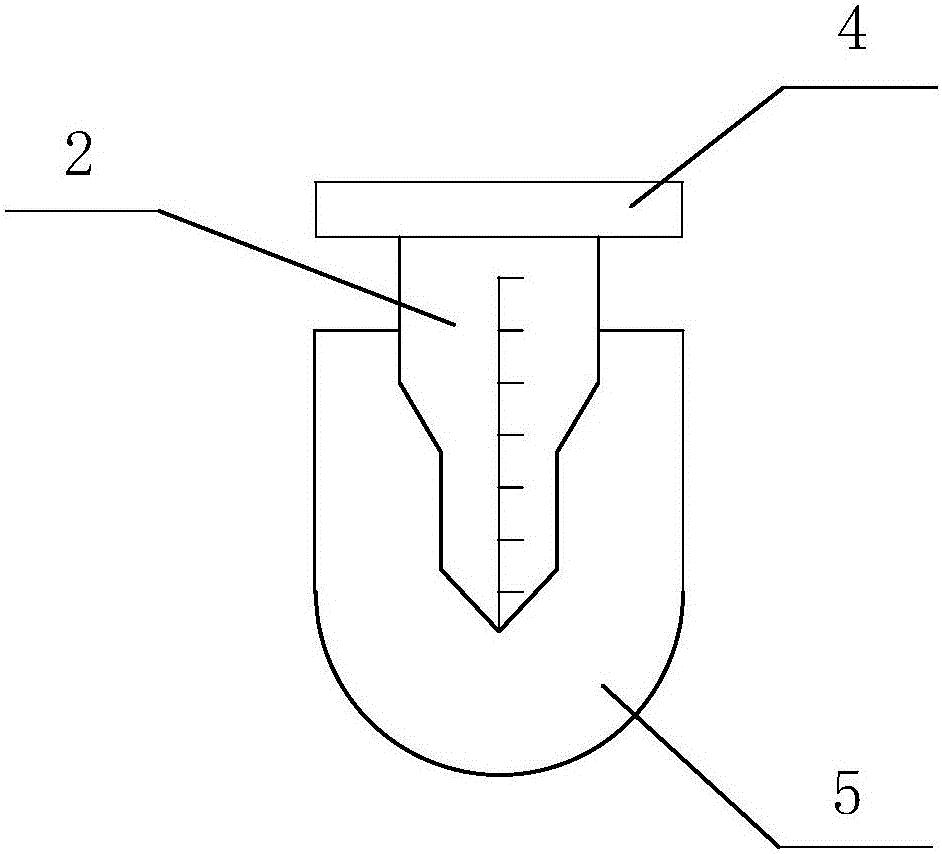

图2是图1中的收集管与离心适配器配合使用时的示意图。

具体实施方式

实施例1、一种精液收集器，如图1与图2所示；包括取精杯1以及与取精杯1相配套的杯盖3，还包括收集管2、支撑座7及离心适配器5。取精杯1底部与收集管2顶部螺纹连接，拆卸便捷；支撑座7为中空的架子，带有收集管2的取精杯1被置放于支撑座7上，精液通过取精杯1流入收集管2中，收集便捷。取精杯1顶部设置有杯盖3，收集精液时，打开杯盖3；精液收集完毕后，立刻将杯盖3盖上，从而避免精液暴露在空气中受污染。收集管2上设置有体积刻度6，方便读取精液的体积，最小刻度可设置为0.1毫升。收集管2由下管身22和上管身21组成，下管身22的管径小于上管身21的管径，在精液量较少的情况下也可通过下管身22精确的读出精液体积。收集管2设置有相配套的管盖4，由于取精杯1底部与收集管2顶部螺纹连接，因此若遇到少精或无精的情况可将收集管2从取精杯1上旋出，盖上管盖4装入离心适配器5内进行离心处理，大大方便了化验操作，管盖4能防止离心操作时精液从收集管2中洒出及避免精液暴露在空气中受污染。取精杯1为广口取精杯(即，上大下小的结构)，方便收集精液。取精杯1、收集管2及离心适配器5均由无毒透明塑料制成。

使用本实用新型收集精液的过程如下：将取精杯1与收集管2旋紧，置于支撑座7上，打开杯盖3，利用取精杯1收集精液，精液顺着取精杯1内壁流入收集管2。精液收集完毕后，立刻将杯盖3盖上，从而避免精液暴露在空气中受污染。一般情况下，可以直接利用收集管2上的体积刻度6读出精液的体积；少精或无精时，可以将收集管2从取精杯1上旋出，盖上管盖4装入离心适配器5中进行离心处理。

最后，还需要注意的是，以上列举的仅是本实用新型具体实施例。显然，本实用新型不限于以上实施例，还可以有许多变形。本领域的普通技术人员能从本实用新型公开的内容直接导出或联想到的所有变形，均应认为是本实用新型的保护范围。
