可级联的骨折板的制作方法

本实用新型涉及一种急救用具，更确切地说，是一种可级联的骨折板。

背景技术：

在骨折急救时，一般采用硬质的夹板对患者进行定位，由于夹板的长度有限，往往需要固定多块，这些夹板的相对位置容易发生变化，影响夹板的固定效果。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种可级联的骨折板。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种可级联的骨折板，其特征在于，所述的可级联的骨折板包含一级联基板，所述的级联基板包含一板状的基板主体，所述的基板主体的两侧分别设有一由固定孔组成的固定孔阵列，所述的基板主体的头部和尾部分别设有一矩形的贯穿的级联卡口，所述的级联卡口内分别设有一三棱柱状的级联突出，相邻的级联卡口之间设有一可拆卸的扣接块，所述的扣接块包含一水平设置的扣接基板，所述的扣接基板的两侧分别设有一纵向设置的扣接侧板，所述的扣接侧板的内壁上分别设有一倾斜设置的扣接斜面，所述的扣接斜面与所述的级联突出相配合。

作为本实用新型较佳的实施例，所述的级联基板和扣接块均为尼龙制成。

本实用新型的可级联的骨折板具有以下优点：使用时，使用者可以直接将扣接块挤入到相邻的级联卡口之间，利用扣接斜面与该级联突出的配合，使得相邻的级联基板得到连接和固定，适应不同长度的患处，大大方便了骨折的急救和治疗。该可级联的骨折板结构简单，效果明显，成本低廉，实用性强。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的可级联的骨折板的立体结构示意图；

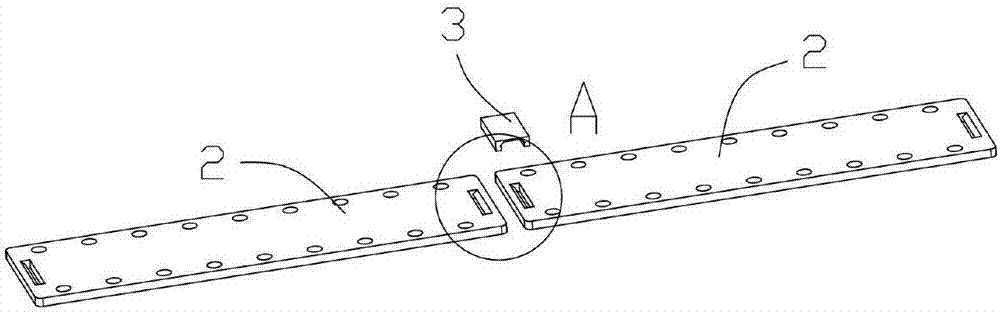

图2为图1中的可级联的骨折板的立体结构分解示意图；

图3为图2中的可级联的骨折板的A区域的细节放大示意图；

图4为图2中的可级联的骨折板的扣接块的立体结构示意图；

图5为图4中的扣接块的B区域的细节放大示意图；

其中，

1、可级联的骨折板；2、级联基板；21、基板主体；22、由固定孔；23、级联卡口；24、级联突出；3、扣接块；31、扣接基板；32、扣接侧板；33、扣接斜面。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图5所示，该可级联的骨折板1包含一级联基板2，该级联基板2包含一板状的基板主体21，该基板主体21的两侧分别设有一由固定孔22组成的固定孔阵列，该基板主体21的头部和尾部分别设有一矩形的贯穿的级联卡口23，该级联卡口23内分别设有一三棱柱状的级联突出24，相邻的级联卡口23之间设有一可拆卸的扣接块3，该扣接块3包含一水平设置的扣接基板31，该扣接基板31的两侧分别设有一纵向设置的扣接侧板32，该扣接侧板32的内壁上分别设有一倾斜设置的扣接斜面33，该扣接斜面33与该级联突出24相配合。

该级联基板2和扣接块3均为尼龙制成。

使用时，使用者可以直接将扣接块3挤入到相邻的级联卡口23之间，利用扣接斜面33与该级联突出24的配合，使得相邻的级联基板2得到连接和固定，适应不同长度的患处，大大方便了骨折的急救和治疗。

该可级联的骨折板结构简单，效果明显，成本低廉，实用性强。

不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
