一种骨科辅助用脊柱矫正装置的制作方法

本实用新型具体涉及一种骨科辅助用脊柱矫正装置，属于医疗辅助器械用具领域。

背景技术：

随着社会的不断发展，各式各样的职业没发掘出来，一些职业由于其职业特性，常常使从业者患有职业病，而很多工作常常需要加班加点，这使得从业者每天要坐着长达七八个小时，多的甚至高达十几个小时，这给从业者的脊椎和脊柱带来了很大的损害，而学生也因为越来越繁重的学业要求，需要长期坐着，这很不利于学生骨骼的发育与成长。

现阶段的骨科检查，虽然可以检测出原因，但是无法根治，这一方面是因为脊椎脊柱所得疾病是由于长年累月的劳损造成，恢复需要长时间的注意与修养，第二方面是由于患者并没有那么多的时间去注意去疗养，在治疗与休养期间，还是会对脊椎脊柱造成伤害，而修养完成后，再次投入工作或学习中，对脊椎与脊柱的损伤在所难免，这给脊椎与脊柱的疾病治疗带来麻烦。

现阶段的脊椎矫正装置，都是独立于按摩与矫正之间的设备，虽然具有方面与简洁的特性，却会因为患者使用过程中的身体的扭动与侧身等动作发生位移，使脊椎脊柱的矫正不严谨，而固定的康复角度，使得矫正装置仅仅适用于患者一人，另外的人无法使用，因为不适用于自己的脊椎矫正角度，这使得家庭中若是有多个成员脊柱具有畸形或其他疾病，往往需要购买多个矫正装置。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种骨科辅助用脊柱矫正装置，通过设有固定脚，可以使矫正装置在使用过程中不会发生移动，并适用于较多尺寸的床，通过设有转轴与液压杆，可以使矫正装置适用于不同体型的患者，通过设有凸起，可以是矫正装置在使用过程中不仅起到矫正作用还具有按摩作用，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种骨科辅助用脊柱矫正装置，包括底板、固定脚、凸起、脊柱支撑架，所述底板一侧通过转轴铰接有脊柱支撑架，所述脊柱支撑架外侧有规律的固定连接有一组凸起，所述底板四角固定连接有一组固定脚，所述脊柱支撑架呈弧形体，所述底板顶部位于脊柱支撑架弧形内侧固定连接有液压杆，所述脊柱支撑架底部对应与液压杆一端固定连接有承托结构，所述底板顶部一侧固定连接有控制台，所述底板顶部一侧通过导线固定连接有插头。

作为本实用新型的一种优选技术方案，所述承托结构使液压杆与脊柱支撑架连接部分受力均匀。

作为本实用新型的一种优选技术方案，所述液压杆通过导线与控制台连接，所述控制台顶部固定连接有控制钮，所述控制台通过导线控制液压杆的伸缩。

作为本实用新型的一种优选技术方案，所述脊柱支撑架从上而下分别设有软垫与受力层。

作为本实用新型的一种优选技术方案，所述导线收装在与底板固定连接的收纳盒里。

本实用新型所达到的有益效果是：一种骨科辅助用脊柱矫正装置，通过设有固定脚，可以使矫正装置在使用过程中不会发生移动，并适用于较多尺寸的床，通过设有转轴与液压杆，可以使矫正装置适用于不同体型的患者，通过设有凸起，可以是矫正装置在使用过程中不仅起到矫正作用还具有按摩作用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

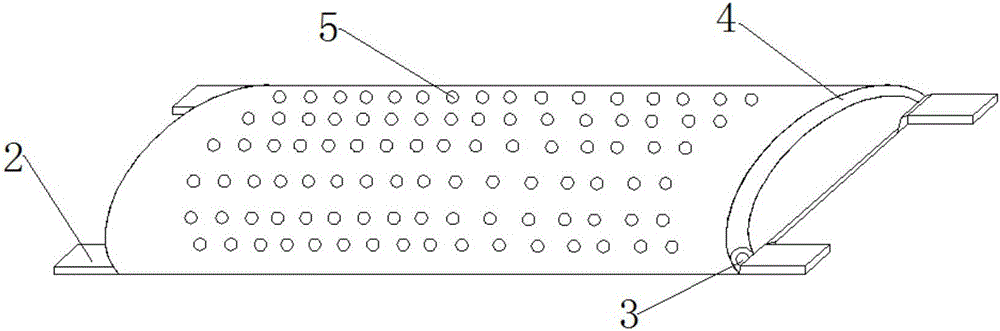

图1是本实用新型实施例所述的一种骨科辅助用脊柱矫正装置整体结构示意图；

图2是本实用新型实施例所述的一种骨科辅助用脊柱矫正装置俯视图；

图3是本实用新型实施例所述的一种骨科辅助用脊柱矫正装置右视图；

图4是本实用新型实施例所述的一种骨科辅助用脊柱矫正装置细部结构示意图；

图中标号：1、底板；2、固定脚；3、转轴；4、脊柱支撑架；5、凸起；6、承托结构；7、液压杆；8、控制台；9、控制钮；10、收纳盒；11、插头；12、导线；13、软垫；14、受力层。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-4，本实用新型一种骨科辅助用脊柱矫正装置，包括底板1、固定脚2、凸起5、脊柱支撑架4，所述底板1一侧通过转轴3铰接有脊柱支撑架4，所述脊柱支撑架4外侧有规律的固定连接有一组凸起5，所述底板1四角固定连接有一组固定脚2，所述脊柱支撑架4呈弧形体，所述底板1顶部位于脊柱支撑架4弧形内侧固定连接有液压杆7，所述脊柱支撑架4底部对应与液压杆7一端固定连接有承托结构6，所述底板1顶部一侧固定连接有控制台8，所述底板1顶部一侧通过导线12固定连接有插头11。

所述承托结构6使液压杆7与脊柱支撑架4连接部分受力均匀，所述液压杆7通过导线12与控制台8连接，所述控制台8顶部固定连接有控制钮9，所述控制台8通过导线12控制液压杆7的伸缩，所述脊柱支撑架4从上而下分别设有软垫13与受力层14，所述导线12收装在与底板1固定连接的收纳盒10里。

需要说明的是，本实用新型为一种骨科辅助用脊柱矫正装置，工作时，通过设有固定脚2，可以使矫正装置在使用过程中不会发生移动，并适用于较多尺寸的床，通过设有转轴3与液压杆7，可以使矫正装置适用于不同体型的患者，通过设有凸起5，可以是矫正装置在使用过程中不仅起到矫正作用还具有按摩作用

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
