一种可连接枸橼酸钠输液瓶的制作方法

本实用新型涉及医疗器械领域，尤其涉及一种可连接枸橼酸钠输液瓶。

背景技术：

枸橼酸钠抗凝剂为血液透析的一种局部抗凝方式，在连续性血液净化治疗中更为常用；以CRRT治疗来说，一位患者用量为2400ml/d--4800ml/d，现包装为200ml/袋，用12-24袋，治疗过程中，护士频繁更换枸橼酸钠抗凝剂。目前的情况来看，现有的枸橼酸钠抗凝剂输液瓶存在以下缺陷：1、频繁更换枸橼酸钠抗凝剂医源性感染风险增加；2、护理工作量增加；3、不利于成本控制。

技术实现要素：

本实用新型旨在提供一种可连接枸橼酸钠输液瓶，可以保护药液不受污染，能够避免频繁更换枸橼酸钠抗凝剂，降低医源性感染风险。

为达到上述目的，本实用新型采用的技术方案如下：

一种可连接枸橼酸钠输液瓶，包括瓶体和瓶塞，所述瓶体底部设有挂环，瓶体的瓶口部设有活瓣进行封口，瓶口边缘设有连接件；所述连接件为空心圆柱状，内壁设有内螺纹，在内螺纹的上侧设有弹性卡件；所述瓶塞外壁上设有外螺纹A，外螺纹A上侧设有与弹性卡件适配的凸台A，所述凸台A为斜坡状，凸台A与弹性卡件接触的最初位置为斜坡的最低点；

所述瓶体底部设有凹槽，所述凹槽中心向瓶体下侧凸出，凸出部为管状，所述凸出部的外壁设有外螺纹B，外螺纹B上侧设有与弹性卡件适配的凸台B，凸出部与连接件适配，凸出部长度大于连接件；所述凸出部与瓶体内部贯通，所述凸出部与瓶体为一体制造；还包括封闭凸出部的底盖，所述底盖结构与凸出部适配。

优选的，所述瓶体上设有刻度尺。

优选的，所述外螺纹A和外螺纹B均为分段式螺纹，外螺纹A和外螺纹B齿顶均高于凸台A和凸台B。

优选的，所述凸台A数量为两个，两个凸台A在瓶塞外壁上相对设置，凸台B与弹性卡件的数量与凸台A相同。

优选的，所述连接件和瓶塞材料为硬质塑料。

优选的，所述挂环与瓶体为一体制造。

优选的，所述瓶体内部容积为400毫升。

本实用新型结构简单，使用方便。瓶塞可以保护活瓣不受污染，避免药液与活瓣接触时受到污染，能够避免频繁更换枸橼酸钠抗凝剂，降低医源性感染风险；减少医护人员的护理工作量，降低劳动强度；降低成本，增加效益。

附图说明

图1为本实用新型结构示意图。

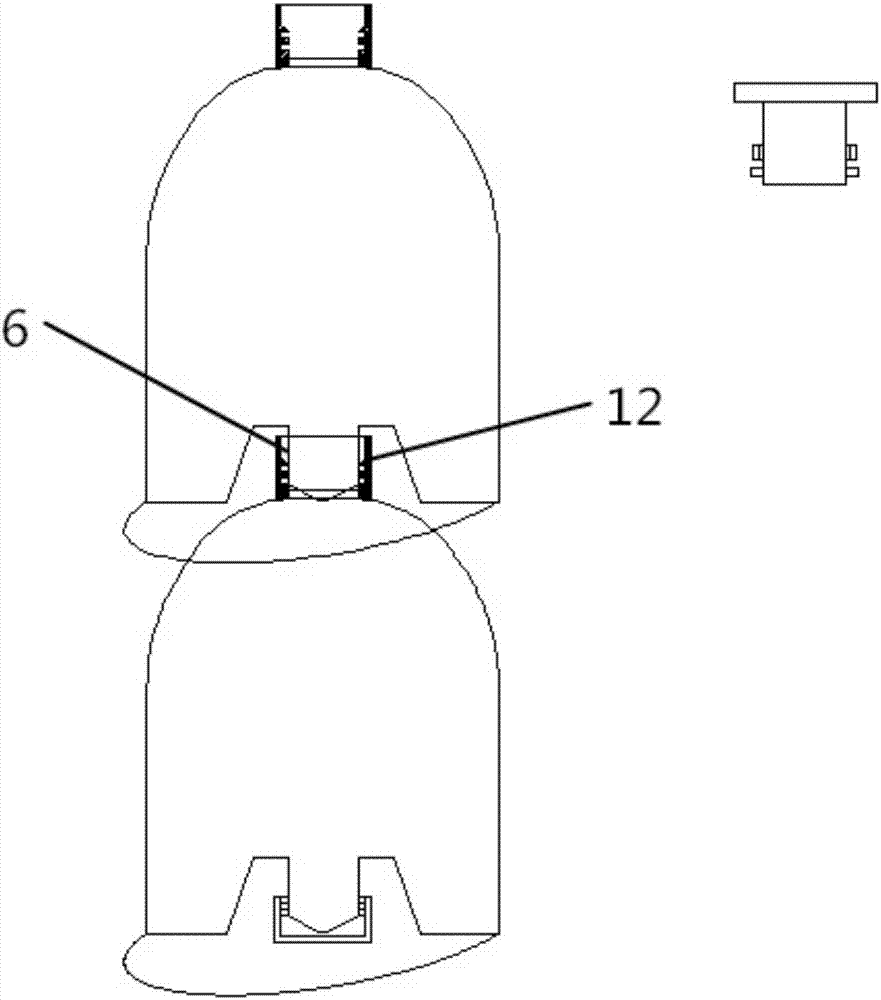

图2为本实用新型实施例图。

图中：1-瓶体、2-瓶塞、3-挂环、4-瓶口、5-活瓣、6-连接件、7-内螺纹、8-弹性卡件、9-外螺纹A、10-凸台A、11-凹槽、12-凸出部、13-外螺纹B、14-凸台B、15-底盖。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图，对本实用新型进行进一步详细说明。

如图1-2所示，一种可连接枸橼酸钠输液瓶，包括瓶体1和瓶塞2，所述瓶体1底部设有挂环3，瓶体1的瓶口4部设有活瓣5进行封口，瓶口4边缘设有连接件6；所述连接件6为空心圆柱状，内壁设有内螺纹7，在内螺纹7的上侧设有弹性卡件8；所述瓶塞2外壁上设有外螺纹A9，外螺纹A9上侧设有与弹性卡件8适配的凸台A10，所述凸台A10为斜坡状，凸台A10与弹性卡件8接触的最初位置为斜坡的最低点；

所述瓶体底部设有凹槽11，所述凹槽11中心向瓶体下侧凸出，凸出部12为管状，所述凸出部12的外壁设有外螺纹B13，外螺纹B13上侧设有与弹性卡件8适配的凸台B14，凸出部12与连接件6适配，凸出部12长度大于连接件6；所述凸出部12与瓶体1内部贯通，所述凸出部12与瓶体1为一体制造；还包括封闭凸出部12的底盖15，所述底盖15结构与凸出部12适配。

优选的，所述瓶体1上设有刻度尺。

优选的，所述外螺纹A9和外螺纹B13均为分段式螺纹，外螺纹A9和外螺纹B13齿顶均高于凸台A10和凸台B14。

优选的，所述凸台A10数量为两个，两个凸台A10在瓶塞2外壁上相对设置，凸台B14与弹性卡件8的数量与凸台A10相同。

优选的，所述连接件6和瓶塞2材料为硬质塑料。

优选的，所述挂环3与瓶体1为一体制造。

优选的，所述瓶体1内部容积为400毫升。

使用时，旋开瓶塞，将针头插入瓶口的活瓣中，在将输液瓶通过挂环悬挂在输液架上，同时，当需要多次输液时，可以将底部底盖旋开，将其插入到另一瓶输液瓶的瓶口处，实现连续输液。本实用新型结构简单，使用方便。瓶塞可以保护活瓣不受污染，避免药液与活瓣接触时受到污染，能够避免频繁更换枸橼酸钠抗凝剂，降低医源性感染风险；减少医护人员的护理工作量，降低劳动强度；降低成本，增加效益。

当然，本实用新型还可有其它多种实施例，在不背离本实用新型精神及其实质的情况下，熟悉本领域的技术人员可根据本实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于本实用新型所附的权利要求的保护范围。
