一种基于磁场和震动的曲面触头按摩工具的制作方法

本实用新型涉及按摩工具技术领域，尤其涉及一种基于磁场和震动的曲面触头按摩工具。

背景技术：

日常生活中，通常通过手指进行按摩，虽然手指头直接触及按摩点的效果较好，可是手指头的物理特性单一，且长期按摩容易疲劳而导致实效下降，而在需要按摩背部或自身无法触及的部位时，则需要寻求他人的帮助。

技术实现要素：

针对上述现有技术中的不足之处，本实用新型的目的在于提供一种基于磁场和震动的曲面触头按摩工具。

本实用新型的上述目的是通过以下技术方案予以实现的。

一种基于磁场和震动的曲面触头按摩工具，包括：手把、一个或多个连接管以及一个或多个按摩头；

所述手把包括：一个或多个手把头、一个或多个手把杆，所述手把头与所述手把杆连接；

所述手把头为手把球体或手把柱体；

所述连接管一端与所述手把杆连接，所述连接管的另一端与所述按摩头连接；

所述按摩头为按摩头球体或按摩头柱体，所述按摩头球体内部均设置有磁性物质，所述按摩头柱体内部设置有震动装置。

本实用新型所述基于磁场和震动的曲面触头按摩工具的连接管作为手把和按摩头的连接部件，使用者可通过按摩头进行按摩，能够避免使用手指按摩而引起的手指疲劳感，同时，按摩头的按摩压力平稳，能够达到推拿的按摩效果，必要时，可利用手把对细小的关节部位进行按摩，以达到更好的按摩保健效果。

优选地，所述手把包括：三个手把头、三个手把杆以及十字接头；

三个所述手把杆的一端一一对应与三个所述手把头连接，三个所述手把杆的另一端与所述十字接头连接；

所述连接管与所述十字接头连接。

优选地，基于磁场和震动的曲面触头按摩工具，包括：手把、六个连接管以及六个按摩头；

所述手把包括：一个手把头以及六个手把杆；

六个所述手把杆的一端与所述手把头连接，六个所述手把杆的另一端一一对应插入六个所述连接管实现连接，

六个所述按摩头一一对应与六个所述连接管连接。

具体地，所述手把球体内部设置有手把磁性球面，所述手把球体上设置有手把磁导头；

所述手把磁导头的一端与所述手把球体的表面连接，所述手把磁导头的另一端设置有手把磁铁；

所述手把磁导头、所述手把磁铁均插装在所述连接管中。

进一步地，所述手把磁铁的另一端设置有手把磁导尾；

所述手把磁导尾插装在所述连接管中。

具体地，所述手把柱体设置有伸缩钢杆；

所述伸缩钢杆与所述手把杆连接。

优选地，连接管为直形管状结构或弧形管状结构。

具体地，所述按摩头球体内部设置有按摩头磁性球面，所述按摩头球体上设置有按摩头磁导头；

所述按摩头磁导头的一端与所述按摩头球体的表面连接，所述按摩头磁导头的另一端设置有按摩头磁铁；

所述按摩头磁导头、所述按摩头磁铁均插装在所述连接管中。

进一步地，所述按摩头磁铁的另一端设置有按摩头磁导尾；

所述按摩头磁导尾插装在所述连接管中。

具体地，所述震动装置为机械振动机，所述机械振动机与带电线电池开关连接；

所述带电线电池开关设置在所述手把的自由端；

所述按摩头柱体的自由端设置有球面指头，所述球面指头内壁设置有磁铁片。

与现有技术相比，本实用新型有益效果在于：提供了一种基于磁场和震动的曲面触头按摩工具，连接管作为手把和按摩头的连接部件，使用者可通过按摩头进行按摩，能够避免使用手指按摩而引起的手指疲劳感，同时，按摩头的按摩压力平稳，能够达到推拿的按摩效果，必要时，可利用手把对细小的关节部位进行按摩，以达到更好的按摩保健效果。

附图说明

图1为实施例1的基于磁场和震动的曲面触头按摩工具的结构示意图。

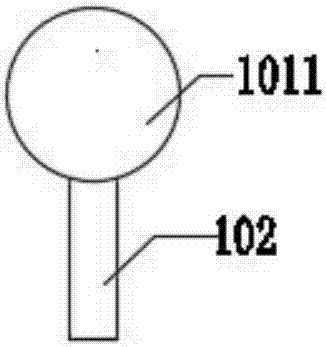

图2为实施例1的手把球体的结构示意图。

图3为实施例1的手把柱体的结构示意图。

图4为实施例1的连接管的直形管状结构的结构示意图。

图5为实施例1的连接管的弧形管状结构的结构示意图。

图6为实施例1的按摩头球体的结构示意图。

图7为实施例1的按摩头柱体的结构示意图。

图8为实施例2的基于磁场和震动的曲面触头按摩工具的结构示意图。

图9为实施例3的基于磁场和震动的曲面触头按摩工具的仰视图。

图10为实施例4的手把球体的结构示意图。

图11为实施例5的按摩头球体的结构示意图。

图12为实施例6的按摩头柱体的结构示意图。

图13为实施例6的手把柱体的结构示意图。

图14为实施例7的基于磁场和震动的曲面触头按摩工具的结构示意图。

图15为实施例8的基于磁场和震动的曲面触头按摩工具的结构示意图。

图中：1、手把；101、手把头；1011、手把球体；1012、手把柱体；1013、手把磁性球面；1014、手把磁导头；1015、手把磁铁；1016、手把磁导尾；1017、伸缩钢杆；102、手把杆；103、十字接头；2、连接管；3、按摩头；301、按摩头球体；3011、按摩头磁性球面；3012、按摩头磁导头；3013、按摩头磁铁；3014、按摩头磁导尾；302、按摩头柱体；3021、机械振动机；3022、带电线电池开关；3023、球面指头；3024、磁铁片。

具体实施方式

以下将结合附图对本实用新型各实施例的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施例，都属于本实用新型专利所保护的范围。

在本实用新型专利的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型专利的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型专利中的具体含义。

下面通过具体的实施例子并结合附图对本实用新型专利做进一步的详细描述。

实施例1

如图1至图7所示，本实施例提供一种基于磁场和震动的曲面触头按摩工具，包括：手把1、一个或多个连接管2以及一个或多个按摩头3；手把1包括：一个或多个手把头101、一个或多个手把杆102，手把头101与手把杆102连接；手把头101为手把球体1011或手把柱体1012；连接管2一端与手把杆102连接，连接管2的另一端与按摩头3连接；按摩头3为按摩头球体301或按摩头柱体302，按摩头球体301内部均设置有磁性物质，按摩头柱体302内部设置有震动装置。

本实用新型基于磁场和震动的曲面触头按摩工具的连接管作为手把1和按摩头3的连接部件，使用者可通过按摩头3进行按摩，能够避免使用手指按摩而引起的手指疲劳感，同时，按摩头3的按摩压力平稳，能够达到推拿的按摩效果；按摩头球体301内部均设置有磁性物质，按摩头柱体302内部设置有震动装置便于促进按摩区域的血液循环；必要时，可利用手把对细小的关节部位进行按摩，以达到更好的按摩保健效果。

具体地，手把柱体1012设置有伸缩钢杆1017；伸缩钢杆1017与手把杆102连接，可进一步拉伸本基于磁场和震动的曲面触头按摩工具，以便增大按摩范围。

优选地，连接管2为直形管状结构或弧形管状结构，可根据需要选用合适的形状，以便更好地达到按摩效果；另外还可设置为可伸缩可弯折的结构，从而符合更多样的按摩效果。

实施例2

如图8所示，本实施例提供一种基于磁场和震动的曲面触头按摩工具，与实施例1的区别在于，手把1包括：三个手把头101、三个手把杆102以及十字接头103；三个手把杆102的一端一一对应与三个手把头101连接，三个手把杆102的另一端与十字接头103连接；连接管2与十字接头103连接。

三个手把头101、三个手把杆102以及十字接头103可组合为另一个按摩部件，可通过三个手把头101对背部或腿部等按摩面积较大的范围进行按摩，促进按摩区域的血液循环，减缓疲劳。

实施例3

如图9所示，本实施例提供一种基于磁场和震动的曲面触头按摩工具，与实施例1、2的区别在于，基于磁场和震动的曲面触头按摩工具，包括：手把1、六个连接管2以及六个按摩头3；手把1包括：一个手把头101以及六个手把杆102；六个手把杆102的一端与手把头101连接，六个手把杆102的另一端一一对应与六个连接管2连接，六个按摩头3一一对应与六个连接管2连接。

六个手把杆102分三对，均匀设置在手把头101上，成180度相对的两个手把杆102对称设置在手把头101上，成180度相对的两个手把杆102之间可呈夹角设置，夹角范围可在60°～120°，通过六个按摩头3进行按摩，不仅能够在按摩头3的下方进行按摩，在六个按摩头3之间的区域，还可进行挤压按摩，以便满足不同的按摩需求。

实施例4

如图10所示，本实施例提供一种基于磁场和震动的曲面触头按摩工具，与实施例1至3的区别在于，手把球体1011内部设置有手把磁性球面1013，手把球体1011上设置有手把磁导头1014；手把磁导头1014的一端与手把球体1011的表面连接，手把磁导头1014的另一端设置有手把磁铁1015；手把磁导头1014、手把磁铁1015均插装在连接管2中。

在利用手把球体1011进行推拿按摩的同时，引入手把磁导头1014、手把磁铁1015，进行磁力按摩，通过磁力促进按摩区域的血液循环，从而在推拿按摩的同时，起到一定的磁疗保健效果。

进一步地，手把磁铁1015的另一端设置有手把磁导尾1016；手把磁导尾1016插装在连接管2中，能够进一步地提高手把球体1011的磁力传导，以便强化磁疗效果。

实施例5

如图11所示，本实施例提供一种基于磁场和震动的曲面触头按摩工具，与实施例1至4的区别在于，按摩头球体301内部设置有按摩头磁性球面3011，按摩头球体301上设置有按摩头磁导头3012；按摩头磁导头3012的一端与按摩头球体301的表面连接，按摩头磁导头3012的另一端设置有按摩头磁铁3013；按摩头磁导头3012、按摩头磁铁3013均插装在连接管2中。

在利用按摩头球体301进行推拿按摩的同时，采用按摩头磁性球面3011、按摩头磁导头3012、按摩头磁铁3013进行磁力按摩，通过磁力促进按摩区域的血液循环，从而在推拿按摩的同时，起到一定的磁疗保健效果；将按摩头磁导头3012、按摩头磁铁3013均插装在连接管2中，能够使得按摩头球体301与连接管2的连接更牢固。

进一步地，按摩头磁铁3013的另一端设置有按摩头磁导尾3014；按摩头磁导尾3014插装在连接管2中；由此能够进一步地提高按摩头球体301的磁力传导，以便强化磁疗效果。

实施例6

如图12、图13所示，本实施例提供一种基于磁场和震动的曲面触头按摩工具，与实施例1至5的区别在于，震动装置为机械振动机3021，按摩头柱体302内部设置机械振动机3021，机械振动机3021与带电线电池开关3022连接；带电线电池开关3022设置在手把1的自由端；按摩头柱体302的自由端设置有球面指头3023，球面指头3023内壁设置有磁铁片3024。

采用按摩头柱体302内部的机械振动机3021进行按摩，增加了震动按摩的新功能，更加省力便利，在手把1的自由端设置有与机械振动机3021连接的带电线电池开关3022，使用者可通过带电线电池开关3022控制机械振动机3021的开启和关闭；另外在按摩头柱体302的自由端设置有球面指头3023，球面指头3023可选用弹性材料，在球面指头3023的外表面均匀设置多个凸起，以便更好地进行按摩；球面指头3023内壁设置有磁铁片3024，可同时提供一定的磁疗功能。

实施例7

如图14所示，本实施例提供一种基于磁场和震动的曲面触头按摩工具，包括：手把1、一个连接管2以及一个按摩头3；手把1包括：一个手把头101、一个手把杆102，手把头101与手把杆102连接；手把头101为手把柱体1012；连接管2为弧形管状结构，连接管2一端与手把杆102连接，连接管2的另一端与按摩头3连接；手把柱体1012设置有伸缩钢杆1017；伸缩钢杆1017与手把杆102连接，可进一步拉伸本基于磁场和震动的曲面触头按摩工具，以便增大按摩范围；按摩头3为按摩头柱体302；按摩头柱体302内部设置有机械振动机3021，机械振动机3021与带电线电池开关3022连接；带电线电池开关3022设置在手把1的自由端；按摩头柱体302的自由端设置有球面指头3023，球面指头3023内壁设置有磁铁片3024。

实施例8

如图15所示，本实施例提供一种基于磁场和震动的曲面触头按摩工具，包括：手把1、一个连接管2以及一个按摩头3；手把1包括：一个手把头101、一个手把杆102，手把头101与手把杆102连接；手把头101为手把柱体1012；连接管2为弧形管状结构，连接管2一端与手把杆102连接，连接管2的另一端与按摩头3连接；手把柱体1012设置有伸缩钢杆1017；伸缩钢杆1017与手把杆102连接，可进一步拉伸本基于磁场和震动的曲面触头按摩工具，以便增大按摩范围；按摩头3为按摩头球体301；按摩头球体301内部设置有按摩头磁性球面3011，按摩头球体301上设置有按摩头磁导头3012；按摩头磁导头3012的一端与按摩头球体301的表面连接，按摩头磁导头3012的另一端设置有按摩头磁铁3013；按摩头磁导头3012、按摩头磁铁3013均插装在连接管2中；按摩头磁铁3013的另一端设置有按摩头磁导尾3014；按摩头磁导尾3014插装在连接管2中；由此能够进一步地提高按摩头球体301的磁力传导，以便强化磁疗效果。

最后应说明的是：以上实施例仅用以说明本实用新型专利的技术方案，而非对其限制；尽管参照前述实施例对本实用新型专利进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型专利实施例技术方案的范围。
