中心静脉导管套件的制作方法

本实用新型涉及医疗器械领域，具体的说是一种中心静脉用导管套件。

背景技术：

中心静脉导管属于血管内管的一种，放置于大静脉中。中心静脉导管作为一种放置在中心静脉系统内临床常用血管通路工具，应用领域广泛。临床使用中心静脉导管可以测量中心静脉压、大量快速的静脉输液、长期肠外营养与抗肿瘤化疗的血管通路、以及血液净化时血液交换通路。

对于医护人员来说如何准确、快捷地将中心静脉导管递送到目标血管，是至关重要的过程。常规的操作过程是，通过导丝引导，将静脉血管疏通后将中心静脉导管再进行插入。但是常规的中心静脉导管套件中的导丝直径较细，导丝末端未设有利于手拿握的部件，因此操控性弱，不利于医护人员操作。

“中心静脉导管套件”(CN 105796093A)公开了一种中心静脉导管套件，包括穿刺针、血管鞘、导引导丝和中心静脉导管，其中，导引导丝包括核芯，所述核芯靠近心腔的一端为远端，所述远端的横截面为圆形，轴线方向外径一致，以及在核芯设置检测设备，并通过连接电缆传递心电信号，以便医护人员做出准确的判断。但此套件中的导引导丝还是未能解决引导导丝的操控性问题。

技术实现要素：

根据上述不足之处，本实用新型提供一种能便于医护人员操作的中心静脉导管套件。

为实现上述不足之处，本实用新型的技术方案在于：一种中心静脉用导管套件，包括穿刺针、血管鞘、导引导丝和中心静脉导管，其中，导引导丝包括导引端和操控端，操控端设有利于手握的手柄。

优选的是：所述的手柄表面设有防滑层。通过防滑层可以防止手柄的滑落，使得导引导丝顺利进入静脉。

优选的是：所述的手柄靠近操作人员的一端设有固定绳。通过固定绳可以套在手腕上或者手指上，进一步防止导引导丝滑落。

优选的是：所述的引导端前端为梭形。梭形的引导端前端一方面便于导引导丝送入病人静脉，另一方面还避免对血管壁造成损伤。

优选的是：所述中心静脉导管的管壁上设有显影层。通过显影层，当中心静脉导管送入人体血管时，可以在外部显示设备上显示血管内的状况，利于中心静脉导管的送入和使用。

优选的是：所述的显影层为铂铱层。

本实用新型的有益效果在于：通过在导引导丝操控端设有手柄，可以增强导引导丝的操控性，便于医护人员进行操作，同时操作性强后，还能减轻病人的痛苦已经节省引导的时间，减少导引导丝对于血管壁的影响。本实用新型结构简单，操作性强，值得推广。

附图说明

图1是本实用新型的导引导丝的结构示意图；

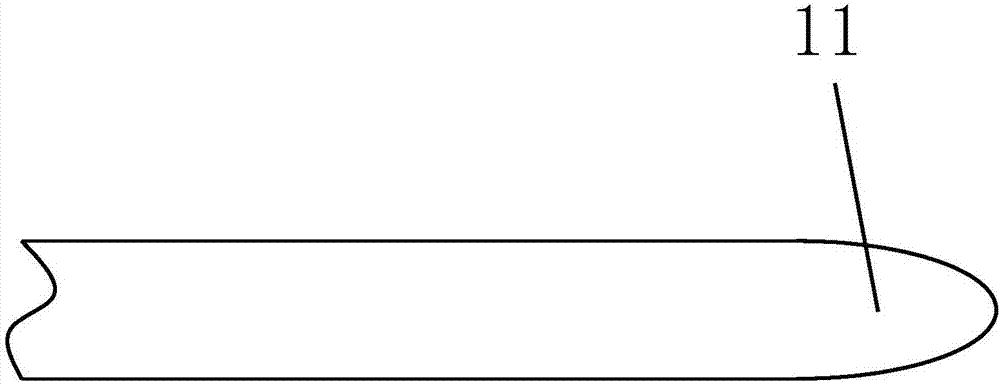

图2是本实用新型的导引导丝导引端的结构示意图；

图3是本实用新型的中心静脉导管的截面图；

图4是本实用新型的中心静脉导管显影层的结构示意图。

图中，1-导引导丝；11-导引端；12-操控端；13-手柄；14-固定绳；2-中心静脉导管；21-显影层。

具体实施方式

下面结合具体实施例对本实用新型做进一步说明。

如图1所示的一种中心静脉用导管套件，包括穿刺针、血管鞘、导引导丝1和中心静脉导管2，导引导丝1包括导引端11和操控端12，操控端12设有利于手握的手柄13。其中，手柄13表面设有防滑层。手柄13靠近操作人员的一端设有固定绳14。如图2所示的导引端11前端为梭形。如图3-4所示的中心静脉导管2的管壁上设有显影层21，其中，显影层21为铂铱层。

使用时，利用穿刺针穿刺后，将导引导丝1的操控端12的固定绳14套在手腕或手指上，手握住导引导丝1的手柄13，将导引导丝1的梭形的导引端11送入病人的静脉。通过操控端12的手柄，适时调整导引导丝1的导引端11的方向，使导引导丝1顺利进入静脉。当导引导丝1疏通静脉后，将中心静脉导管2送入病人静脉。通过显影层21，可以在外部的显像设备上显示血管内部的情况，利于医护人员对于病人血管内部情况的掌握，并及时采取措施。
