基于瑞利波的颅内压无创监测仪头戴式监测器的制作方法

本实用新型涉及超声波治疗领域，具体涉及一种基于瑞利波的颅内压无创监测仪头戴式监测器。

背景技术：

临床上常用的颅内压监测法一般都是有创的，比如脑室内插管法、腰椎穿刺法等。有创监测法的缺点是对患者造成一定的伤害，并有交叉感染的风险。所以，颅内压无创监测法已经发展成为目前颅内压监测研究的热点和发展方向。已有的颅内压无创监测法大多精度不高，而且不适于移动监测。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种基于瑞利波的颅内压无创监测仪头戴式监测器。

为达到上述目的，本实用新型提供如下技术方案，一种基于瑞利波的颅内压无创监测仪头戴式监测器，其特征在于：包括超声波发送换能器、超声波接收换能器和连接超声波发送换能器与超声波接收换能器的具有韧性的连接带，超声波发送换能器通过楔子把纵波转换为在颅骨中传播的瑞利波，瑞利波经过楔子转换为纵波再由超声波接收换能器接收。

进一步，所述楔子具有一斜面，该斜面与超声波发送换能器/超声波接收换能器固定连接；在使用时，所述楔子的底面紧贴于头部。

进一步，该监测器还包括固定装置，所述固定装置将连接带固定于头颅上。

进一步，所述固定装置包括第一固定端、第二固定端以及连接第一固定端与第二固定端的且具有弹性的头带结构。

本实用新型的有益效果在于：

结构简单，操作方便，精度可靠，便于实施，且能够适于移动监测和事故现场的野外颅内压便携式监测。

附图说明

为了使本实用新型的目的、技术方案和有益效果更加清楚，本实用新型提供如下附图进行说明：

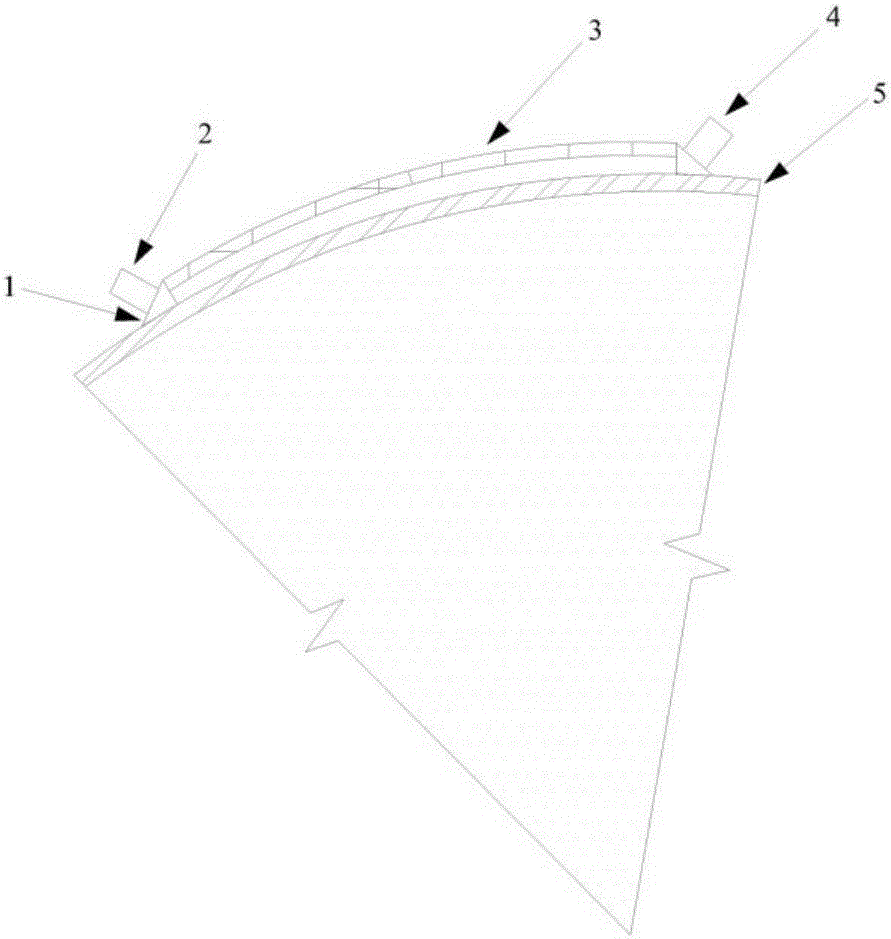

图1为头戴式监测器右侧剖视图；

图2为头戴式监测器的俯视图；

图3为楔子的示意图；

图4为头带结构示意图；

其中：1是楔子、2是超声波发送换能器、3是连接带、4是超声波接收换能器、5是颅骨、7是第一固定端、8是第二固定端、9是头带结构、11是斜面、12是底面、91是主体、92是垫片、93是凸块。

具体实施方式

下面将结合附图，对本实用新型的优选实施例进行详细的描述。

一种基于瑞利波的颅内压无创监测仪头戴式监测器，包括超声波发送换能器、超声波接收换能器和连接超声波发送换能器与超声波接收换能器的具有韧性的连接带，超声波发送换能器通过一个楔子将超声纵波转换为在颅骨5中传播的瑞利波，在接收端(位于颅骨顶部正中位置)同样通过一个楔子，将瑞利波转换为超声纵波，被接收换能器所接收。接收到的超声信号转换为电信号之后，传回嵌入式仪器，计算出颅内压值。

所述楔子具有一45°斜面，该斜面与超声波发送换能器/超声波接收换能器固定连接；在使用时，所述楔子的底面紧贴于头部。

在本实用新型中，监测器还包括固定装置，所述固定装置将连接带固定于头颅上。

进一步，所述固定装置包括第一固定端7、第二固定端8以及连接第一固定端与第二固定端的且具有弹性的头带结构9，固定端夹紧于头部两侧耳朵位置处。

所述头带结构包括主体91和垫片92。主体为弧形结构，主体采用软胶成型，其弹性大大提高，从而使所述头带结构达到佩带舒适的目的。所述垫片胶接于所述主体，所述主体朝向头部一侧凸起且间隔设置的凸块93，该凸块具有一定弹性。利用所述凸块以增加所述头带结构与头部的接触舒适感。

优选地，所述凸块关于所述主体的轴向对称设置，且为空心结构，通过将所述凸块设置成空心结构以增大弹性，从而改善整个所述头带结构对头部的按压作用，提高舒适度。更优地，根据所述头带结构与所述头部的佩戴方式，所述凸块沿中间向两侧依次减小，以使所述头带结构与头部的压紧力均匀分布，舒适度增强。

最后说明的是，以上优选实施例仅用以说明本实用新型的技术方案而非限制，尽管通过上述优选实施例已经对本实用新型进行了详细的描述，但本领域技术人员应当理解，可以在形式上和细节上对其作出各种各样的改变，而不偏离本实用新型权利要求书所限定的范围。
