溃疡性结肠炎治疗用灌肠管的制作方法

技术领域

本发明涉及医疗器械领域，具体地讲，本发明涉及一种溃疡性结肠炎专用的灌肠管。

背景技术：

溃疡性结肠炎，又称慢性非特异性溃疡性结肠炎，是一种原因不明的慢性结肠炎，病变主要局限于结肠和直肠粘膜层，且以溃疡为主，多累及直肠和远端结肠，但可向近端转移，以致整个结肠，溃疡性结肠炎一项重要治疗就是药物保留灌肠；

而目前现有的用于溃疡性结肠炎的灌肠管，广泛采用一次性肛管，对直肠刺激大，使其蠕动加快，药物容易排泄，同时，由于灌肠的治疗要持续一个月至两个月，每次时间从半小时到一个小时不等，患者自己在家操作时，会十分不便，同时最重要的一点，在半小时到一个小时的治疗时间当中，一次注药的药量无法满足，是需要多次注药的，而在拔出冲洗器的同时，一次性肛管内的药液就会倒流出来，如果在医院，医护人员只能通过夹钳夹住肛管，除了繁琐之外，还能够防止药液倒流，而患者独自操作时，就无法避免药液倒流了，不但污染了地面，同时药液倒流，治疗效果也大打折扣；

同时，现有技术的用于治疗溃疡性结肠炎的灌肠管还由于其自身结构原因，不能够做的像普通一次性肛管一样粗（其直径，以及自身的结构、壁厚，柔软度都不一样，如果采用传统结构的一次性肛管，持续一个月到两个月治疗，每次靠近一小时，患者肯定是承受不住的），因此比较难操作，患者自己操作比较困难，难以将管路从肛门伸入到结肠处。

技术实现要素：

本发明要解决的技术问题是：提供一种操作简单，便于携带，同时患者独自操作时药液不容易泄漏的同时，还能够进行冲洗操作，而且容易进入结肠位置的溃疡性结肠炎治疗用灌肠管。

本发明解决其技术问题所采用的技术方案是：提供一种溃疡性结肠炎治疗用灌肠管，包括灌肠管，灌肠管的前端侧壁具有出药口，灌肠管的中部外壁粘附有气囊，气囊具有与之连通的充气管，充气管沿平行与灌肠管的方向粘附在灌肠管的外壁，并朝灌肠管的后端延伸，灌肠管的后端具有连接段，连接段处还具有转换盒，转换盒包括盒体和上盖，盒体内具有主管路，主管路与连接段相连通，连接段的内腔中固定有固定盘，固定盘上均布有若干组通孔，主管路的内腔中还设有出药管，出药管可在主管路的内腔中滑动位移，出药管的侧壁均布有若干组出药孔，封堵盘通过弹簧固定在固定盘上，且封堵盘与主管路相配合，盒体内还具有副管路，副管路的一端与主管路的端部A处相通，另一端与连接段B处相通，且与连接段相连通的位置为固定盘与盒体的底端端部之间，上盖处位于主管路的A处开有环形沉孔，转盘嵌装在环形沉孔内，三通管固定在转盘上，且位于主管路A处与副管路相连通的位置，三通管包括治疗管和冲洗管，当转盘来回转动时，能够带动三通管来回转动，治疗管和冲洗管能够分别单独与主管路和副管路相连通，治疗管和冲洗管均能够与注射器乳头端相配合，且治疗管内腔位于出药管一侧的端部具有环形挡圈，治疗管的内腔中还具有活动圈，复位弹簧的一端连接活动圈，另一端与环形挡圈相连接，活动圈上还具有顶针，当活动圈向下运动时，顶针能够露出治疗管外，且推动出药管运动。

所述连接段的内径为C，封堵盘的直径为D，主管路的内径为E，封堵盘的直径D大于主管路的内径E，小于连接段的内径C。

所述封堵盘的外周边沿具有裙边。

所述转盘的表面具有拨片，上盖位于转盘的外周设有标记圈，标记圈的12点和9点钟方向具有与拨片相配合的档杆。

所述主管路位于A处的内壁上还具有胶垫，胶垫能够分别与治疗管和冲洗管相贴合，以实现密封的目的。

所述灌肠管的内壁还覆贴有支承气垫层，气嘴通过安装座固定在灌肠管上，且穿过灌肠管与支承气垫层相通，安装座的端部具有环形凸台，中空套管通过其端部挡圈与环形凸台的配合，与安装座滑动配合，充气球装配固定在中空套管上，充气球具有充气针，当中空套管向灌肠管方向运动时，充气针能够与气嘴实现配合。

所述三通管包裹在硅胶球中，且三通管的管口延伸至硅胶球的端部，硅胶球的端部外周位于三通管的管口处均具有密封垫圈，硅胶球与转盘固定连接。

所述胶垫与硅胶球端部外周的密封垫圈相配合。

所述出药管的端部还具有与顶针相配合的抵装板，抵装板具有渗漏孔

以上所给出的技术方案的有益的积极效果有：

一是本发明采用了转换盒通过连接段与灌肠管相通的，结构，这样就实现了转换盒内部可以设有两条管路，一条为可以防止药液倒流的主管路，一条为药液可以自由流通的副管路，这样患者在治疗时，当需要对结肠灌注药物，并对结肠进行“药敷”时，就可以选择主管路，药液注入后即使拔出注射器也不会回流，不会污染到外部，而当需要对结肠进行冲洗，或者药物排出，重新灌注新药时，就可以选择副管路，药液可以快速的流入和流出，这样，本发明就具备了，治疗时防止药液流出，同时还兼具冲洗，换药液的功能，而且不管是治疗，还是冲洗或者是更换药液，灌肠管都不需要从患者身体内取出，这都是以往结构所不具备的

二是本发明主管路和连接段具有的防止药液回流的结构，相对于普通的单向阀来说，这种结构还是很有优势的，首先结构不复杂，容易制造的同时，还能够保证实用时的可靠，因为灌注药液有西药和中药，西药药液容易有粉状物质，而中药药液是容易有药渣的，这些物质如果单纯采用普通的单向阀，是很容易造成堵塞的，那药液就很难灌入，那整个装置就无用了，而本发明在注药时，注射器的乳头段从转换盒伸入到治疗管内，触碰到活动圈并推动，活动圈的顶针就能够推动主管路的内腔中设有的出药管，出药管再推动封堵盘，这样，药液就可以从出药管自身具有的出药孔中流出，通过固定盘，流出转换盒，流入到灌肠管中，而当注射器拔出时，封堵盘就会推动出药管，堵住主管路，防止药液外流。

三是本发明是采用三通管结构来选择治疗管和冲洗管的，三通管固定在转盘上，这样，安装时，将三通管的治疗管与主管路连通，冲洗管是贴合在胶垫上密封的，即转盘的拨片位于九点钟位置，这就设定为初始位置，当转动转盘，将拨片的位置拨动到十二点位置时，三通管也被带动，转动了90°，这时，治疗管的端部是贴合在胶垫上密封的，冲洗管能够与副管路连通，这样的结构简单易操作，患者能够快速可靠选择需要的模式。

四是本发明灌肠管的内壁还覆贴有支承气垫层，在实际使用时，每个患者的身体结构和自身的耐受度是不一样的，因此不管是有人操作或者患者单独操作，单纯地将灌肠管插入患者肛门到达直肠位置都是比较困难的，因为灌肠管的硬度不可能做的过高，因此，在灌肠管内壁覆贴支承气垫层后，当支承气垫层充盈时，就可以提高灌肠管一定的硬度，同时又由于气垫层的存在，真正受压迫时，又不会显得过于坚硬，还是保留了一定形变的位置，具体操作时，只需要将中空套管向着灌肠管方向移动，充气球内的充气针就能够插入到气嘴内，此时，手动按压充气球，充气球内的空气就注入到支承气垫层内，而注入空气的量可以根据患者自身承受度来控制，当注入空气完毕后，中空套管带动充气针拔出，此时就可以将灌肠管缓缓插入患者肛门，而气嘴类似于篮球和足球的气门芯，能够保证气垫层内的空气不会漏出。

附图说明

为了更清楚地说明本发明实施例中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

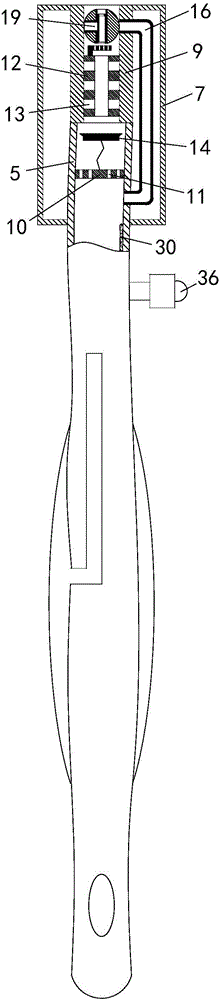

图1是本发明的结构示意图；

图2是本发明转换盒6去掉上盖8后的结构示意图；

图3是本发明转换盒6调整到治疗管模式后，外部注射头伸入治疗管20后的结构示意图；

图4是本发明转换盒6调整到冲洗模式后的结构示意图；

图5是本发明硅胶球38和三通管19的结构示意图；

图6是本发明支承气垫层30处的结构示意图；

图7是本发明转盘18的结构示意图。

具体实施方式

为使本发明的内容更加清楚易懂，以下结合说明书附图，对本发明的内容作进一步说明。当然本发明并不局限于该具体实施例，本领域内的技术人员所熟知的一般替换也涵盖在本发明的保护范围内。其次，本发明利用示意图进行了详细的表述，在详述本发明实例时，为了便于说明，示意图不依照一般比例局部放大，不应以此作为对本发明的限定。

如图1~7所示，本发明提供一种溃疡性结肠炎治疗用灌肠管，包括灌肠管1，灌肠管1的前端侧壁具有出药口2，灌肠管1的中部外壁粘附有气囊3，气囊3具有与之连通的充气管4，充气管4沿平行与灌肠管1的方向粘附在灌肠管1的外壁，并朝灌肠管1的后端延伸，灌肠管1的后端具有连接段5，连接段5处还具有转换盒6，转换盒6包括盒体7和上盖8，盒体7内具有主管路9，主管路9与连接段5相连通，连接段5的内腔中固定有固定盘10，固定盘10上均布有若干组通孔11，主管路9的内腔中还设有出药管12，出药管12可在主管路9的内腔中滑动位移，出药管12的侧壁均布有若干组出药孔13，封堵盘14通过弹簧15固定在固定盘10上，且封堵盘14与主管路9相配合，盒体7内还具有副管路16，副管路16的一端与主管路9的端部A处相通，另一端与连接段5B处相通，且与连接段5相连通的位置为固定盘10与盒体7的底端端部之间，上盖8处位于主管路9的A处开有环形沉孔17，转盘18嵌装在环形沉孔17内，三通管19固定在转盘18上，且位于主管路9A处与副管路16相连通的位置，三通管19包括治疗管20和冲洗管21，当转盘18来回转动时，能够带动三通管19来回转动，治疗管20和冲洗管21能够分别单独与主管路9和副管路16相连通，治疗管20和冲洗管21均能够与注射器乳头端相配合，且治疗管内腔20位于出药管12一侧的端部具有环形挡圈22，治疗管20的内腔中还具有活动圈23，复位弹簧24的一端连接活动圈23，另一端与环形挡圈22相连接，活动圈23上还具有顶针25，当活动圈23向下运动时，顶针25能够露出治疗管20外，且推动出药管12运动。

所述连接段5的内径为C，封堵盘14的直径为D，主管路9的内径为E，封堵盘11的直径D大于主管路9的内径E，小于连接段5的内径C。

所述封堵盘14的外周边沿具有裙边26。

所述转盘18的表面具有拨片27，上盖8位于转盘18的外周设有标记圈28，标记圈28的12点和9点钟方向具有与拨片27相配合的档杆29。

所述胶垫40能够分别与治疗管20和冲洗管21相贴合，以实现密封的目的。

所述灌肠管1的内壁还覆贴有支承气垫层30，气嘴31通过安装座32固定在灌肠管1上，且穿过灌肠管1与支承气垫层30相通，安装座32的端部具有环形凸台33，中空套管34通过其端部挡圈35与环形凸台33的配合，与安装座32滑动配合，充气球36装配固定在中空套管34上，充气球36具有充气针37，当中空套管34向灌肠管1方向运动时，充气针37能够与气嘴31实现配合。

所述治疗管20和冲洗管21的端部均开有切口38，切口38处外周包覆有密封垫圈39。

所述三通管19包裹在硅胶球38中，且三通管19的管口延伸至硅胶球38的端部，硅胶球38的端部外周位于三通管19的管口处均具有密封垫圈39，硅胶球38与转盘18固定连接。

所述主管路9的内壁设有胶垫40，胶垫40与硅胶球38端部外周的密封垫圈39相配合。

所述出药管12的端部还具有与顶针25相配合的抵装板41，抵装板41具有渗漏孔。
