胶囊小肠液提取器的制作方法

本发明涉及医疗器械制造技术领域，尤其是一种用于提取小肠液的胶囊式的提取工具。

背景技术：

目前，血液及体液化学检验众多，全身器官影像检查技术发达，但至今没有在生理状态下提取小肠液并进行化学检验的器械或方法广泛应用于临床，只有少量的实验研究。其中的一些研究方向包括采用胶囊式的取液器，让病人吞服下，待取液器到小肠后，打开胶囊式提取器壳体上的开口，提取小肠液，之后关闭开口，让取液器通过肛门排出，以取得生理状态下的小肠液。而实验中的胶囊式取液器一般包括胶囊状的壳体，壳体上设有开口，壳体内设有用于封闭开口的封片，封片通过机械传动装置连接动力源，这些机械传动装置和动力源都需要连接控制系统以控制封片开关及时间，而这些封片、机械传动装置、动力源、控制系统均需要设计在小如胶囊的壳体内，这就导致这些装置都必须是微型的，制造成本相当高，而且壳体内可以装小肠液的空间相当少，一次提取的小肠液量不能满足临床实验要求，至今没能应用于临床。

技术实现要素：

本发明所要解决的问题是提供一种胶囊小肠液提取器，以解决现有的小肠液提取器结构过于复杂，成本高，且取液量不足的问题。

为了解决上述问题，本发明的技术方案是：本胶囊小肠液提取器包括胶囊状的壳体，所述壳体上设有开口，所述壳体内设有用于封闭所述开口的封片，所述壳体的开口外设有一层封闭所述开口的肠溶膜，所述封片通过连接线及所述连接线另一端的硬糖果固定在所述壳体内，所述封片连接有拉动所述封片封盖所述开口的橡皮筋。

上述技术方案中，更为具体的方案可以是：所述封片有两片并呈弧形，所述封片分别通过所述壳体两端内壁上的滑环设于所述开口的两侧，每个所述封片通过各自的所述连接线连接，两根所述连接线之间通过所述硬糖果凝固连接，所述封片与所述壳体内于开口两侧的凸起通过所述橡皮筋连接。

进一步的：所述壳体包括中间的圆筒及所述圆筒两端的球面塑料封盖，所述肠溶膜设于所述圆筒外并与所述球面塑料封盖相连接，所述开口设于所述壳体的中部，所述连接线通过壳体内的筋条支持在所述壳体中部。

这里的肠溶膜是在小肠液下才溶解的衣膜。

由于采用了上述技术方案，本发明与现有技术相比具有如下有益效果：

本胶囊小肠液提取器采用壳体的开口外设的一层肠溶膜，来控制提取器在小肠液溶解肠溶膜后开口开启，小肠液经壳体的开口进入壳体内，当小肠液逐渐进入壳体内时，开始溶化固定着连接线的硬糖果，使连接线的固定功能失效，橡皮筋的拉力让封片将壳体的开口封闭，壳体内的小肠液跟外界隔绝，提取器在胃肠蠕动推动下从肛门排出；本胶囊小肠液提取器结构简单，成本低，而且壳体内的空间容纳量相对大，一次即可提取足够的液量进行临床检验，使用十分方便，突破了该领域的技术瓶颈，可能实现在生理状态下提取小肠液并进行临床检验，为医学开拓新的研究领域。

附图说明

图1是本发明实施例的主视图；

图2是图1中的A-A剖视图；

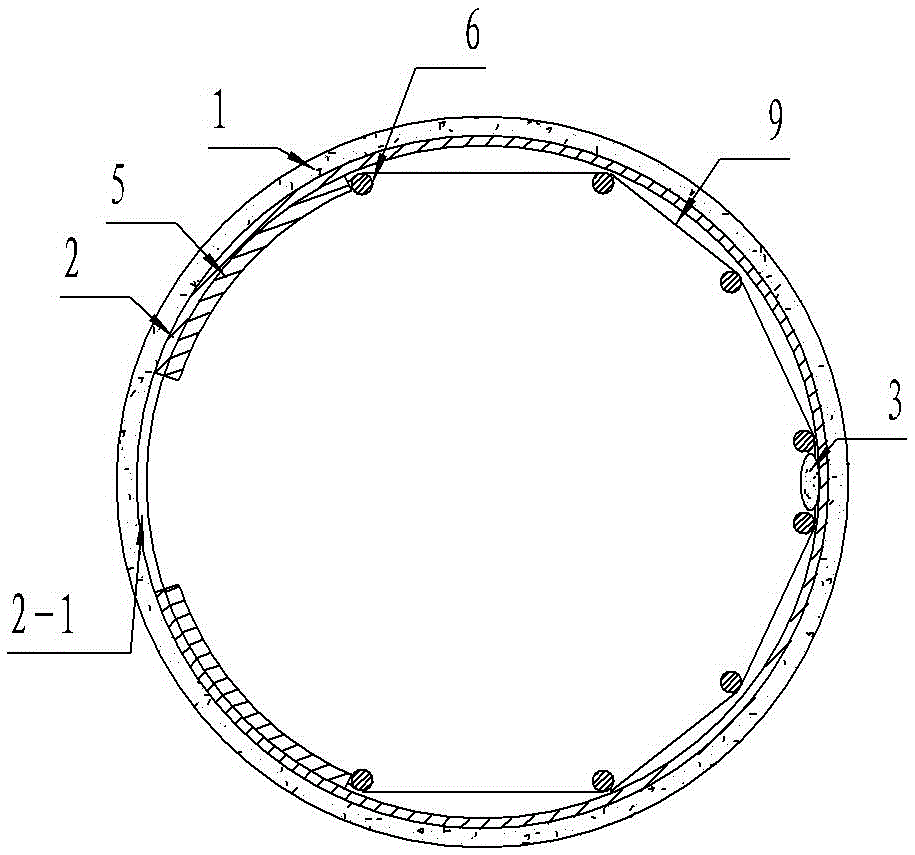

图3是图1中的B-B剖视图；

图4是图1中的C-C剖视图。

具体实施方式

下面结合附图对本发明实施例作进一步详述：

如图1至图4所示的本胶囊小肠液提取器，包括胶囊状的壳体，壳体包括中间的圆筒2及通过螺纹与圆筒2两端连接的球面塑料封盖4，壳体上设有开口2-1，开口2-1设于壳体的中部，壳体的开口2-1外设有一层封闭开口的肠溶膜1，肠溶膜是在小肠液下才溶解的衣膜。肠溶膜1设于圆筒2外表面并与球面塑料封盖4相连接，壳体于开口2-1处设有封片5，壳体的圆筒2两端各设有一个固定在圆筒2内的滑环10，封片5有两片并呈弧形，分别通过壳体两端内壁上的滑环10设于开口2-1的上下两侧，使上下两侧的封片5可以在滑环10与圆筒2之间的空隙内滑动，封片5中部的一侧通过连接线9及连接线9另一端的硬糖果3固定在壳体内，每个封片5通过各自的连接线9连接，两根连接线9之间通过硬糖果3凝固连接，连接线9通过壳体内的筋条6支持在壳体中部的内壁上，圆筒2和滑环10及筋条6可以是塑料材料一体成型，封片5连接有拉动封片5封盖住开口2-1的橡皮筋7，封片5两端设有伸出部5-1，伸出部5-1通过橡皮筋7与壳体内于开口2-1两边的凸起8连接。提取器采用壳体的开口2-1外设的一层肠溶膜1，来控制提取器在小肠液溶解肠溶膜后开口开启，小肠液经壳体的开口2-1进入壳体内，当小肠液逐渐进入壳体内时，开始溶化固定着连接线9的硬糖果3，使连接线9的固定功能失效，橡皮筋7的拉力让封片5将壳体的开口2-1封闭，壳体内的小肠液跟外界隔绝，提取器在胃肠蠕动下从肛门排出；的推动下从肛门排出；本胶囊小肠液提取器结构简单，成本低，而且壳体内的空间容纳量相对大，一次即可提取足够的液量进行临床检验，使用十分方便，突破了该领域的技术瓶颈，可能实现在生理状态下提取小肠液并进行临床检验，为医学开拓新的研究领域。
