一种药剂检测试管架用的清洁刷的制作方法

本实用新型涉及药剂检测领域，具体涉及一种药剂检测试管架用的清洁刷。

背景技术：

在药剂检测完成后，需要对检测试管进行清洗，现有技术中，一般采用一个清洁刷，将其插入于检测试管内部，然后旋转清洁刷进行清洗，这种方式的工作效率极低，而且对内部清洁完成后还得对其外部进行清洁，而且一般用于固定检测试管用的支架不具有清洁装置，因此现有技术中还缺乏一种集固定与清洁于一体的检测试管支架。

技术实现要素：

本实用新型所要解决的技术问题是提供一种集固定与清洁于一体，结构简单，占用面积小，携带方便的药剂检测试管架用的清洁刷。

本实用新型是通过以下技术方案来实现的：一种药剂检测试管架用的清洁刷，包括一支架，支架的上端面以及前后端面均开口，支架中间形成一个装夹腔，支架的底部贯穿设置有一个通孔，通孔内设置一橡胶套，橡胶套固定设置于通孔中，穿过橡胶套中间设置一推拉杆，所述推拉杆的顶部插入于橡胶套中并至装夹腔内，推拉杆的另一端伸出于支架外部，所述推拉杆伸入于装夹腔内设置一用于清洁试管内壁用的清洁器。

作为优选的技术方案，所述清洁器为一橡胶块，其外部包裹有清洁棉。

作为优选的技术方案，所述支架采用弹性金属材料制成。

作为优选的技术方案，所述支架的内侧面均开设有一个圆形凹腔，检测试管设置于支架中间装夹腔的两个圆形凹腔中。

作为优选的技术方案，所述推拉杆的底部设置一用于支撑用的底座。

本实用新型的有益效果是：本实用新型结构简单，能够通过支架对检测试管进行固定，检测试管固定完成后，将检测试管倒扣于支架中，通过推拉杆头部的清洁器对检测试管内壁进行清洁，集固定与清洁于一体，结构简单，占用面积小，携带方便。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

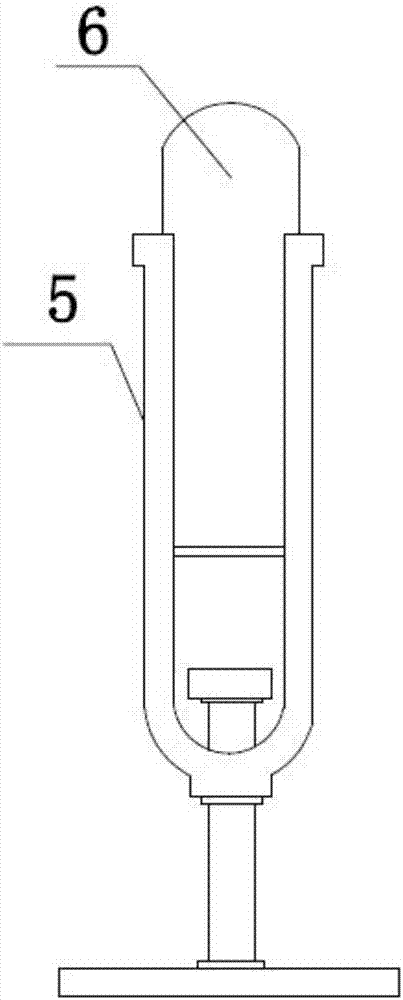

图1为本实用新型的使用状态下的结构示意图；

图2为本实用新型检测试管倒扣时的结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，包括一支架5，支架5的上端面以及前后端面均开口，支架5中间形成一个装夹腔4，支架5的底部贯穿设置有一个通孔，通孔内设置一橡胶套，橡胶套固定设置于通孔中，穿过橡胶套中间设置一推拉杆2，推拉杆2的顶部插入于橡胶套中并至装夹腔内，推拉杆2的另一端伸出于支架5外部，推拉杆2伸入于装夹腔内设置一用于清洁试管内壁用的清洁器3。

本实施例中，清洁器3为一橡胶块，其外部包裹有清洁棉，支架5采用弹性金属材料制成，通过清洁器3对检测试管内壁进行清洁，如图2所示，将使用完后的检测试管倒扣于支架中，此时将推拉杆向着检测试管的开口端推入即可，转动推栏杆，以及重复伸缩即可完成清洁。

如图1所示，支架5的内侧面均开设有一个圆形凹腔，检测试管6设置于支架中间装夹腔4的两个圆形凹腔中，推拉杆2的底部设置一用于支撑用的底座1，通过底座1作为支架的支撑，通过圆形凹腔用于固定检测试管6，作为实验时的支撑与固定。

本实用新型的有益效果是：本实用新型结构简单，能够通过支架对检测试管进行固定，检测试管固定完成后，将检测试管倒扣于支架中，通过推拉杆头部的清洁器对检测试管内壁进行清洁，集固定与清洁于一体，结构简单，占用面积小，携带方便。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
