一种磁力积木的制作方法

本实用新型涉及积木领域，具体涉及一种磁力积木。

背景技术：

磁力积木是一种现今深受孩子喜爱的玩具，现有的磁力积木常采用正方形，包括主体以及四个磁性夹持体，四个磁性夹持体的内部具有磁铁，并且四个磁性夹持体分别夹持于主体的四个侧端边缘。通过若干个磁力积木的磁性夹持体部位磁力吸附，以此来摆放形成各种形状，开发孩子的想象力。

但现有的磁力积木的磁性夹持体均通过机器按压至主体上，若长时间使用后，磁性夹持体掉落，造成无法手动按压的问题。

本实用新型在磁力积木上舍去磁性夹持体，直接将磁铁置于壳体内，避免磁铁掉落的可能性，增长了磁力积木的使用寿命。

技术实现要素：

针对现有技术的不足，本实用新型的目的在于提供一种磁铁内置的磁力积木。

本实用新型解决的技术问题可以采用以下技术方案来实现：一种磁力积木，包括壳体与磁铁，其中所述壳体包括第一壳体与第二壳体，第一壳体与第二壳体内之间设有垫片，垫片的每一个侧边上均设有若干卡槽，所述磁铁位于卡槽内。

优选的，所述第一壳体在所述卡槽的下方设有“匚”型的凸块，凸块的上表面与所述垫片相接触，所述第二壳体在卡槽的上方也设有凸块。

优选的，所述垫片在卡槽处设有固定筒，固定筒的一边上设有间隙，间隙的一侧与卡槽相连，间隙的另一侧悬空设置。

优选的，所述卡槽的两侧边上设有弹性块，弹性块在靠近卡槽的一侧上设有凹槽，卡槽的侧边卡在凹槽内，弹性块的另一侧面上设有磁性涂层。

优选的，所述垫片的拐角处的上下表面上均设有吸盘。

有益效果是：本磁力积木是将磁铁置于壳体内部，并采用超声波焊接技术将第一壳体与第二壳体完全密封，避免磁铁掉落出，也增长了磁力积木的使用寿命。本磁力积木内有垫片，垫片上有卡槽，可以将磁铁的位置固定，避免磁铁晃动，也解决了磁铁互相吸引而不易安装的问题。在第一壳体与第二壳体上还有凸块，也是用于固定磁铁的。此外，本垫片上还可增加固定筒，固定筒将磁铁固定，固定筒上的间隙便于调整固定筒的大小，适应不同的磁铁。垫片上有弹性块，可以从两端将磁铁卡住，避免磁铁晃动。在垫片的拐角上吸盘，可以将垫片固定。

附图说明

图1为本实用新型一种磁力积木的实施例1的结构示意图；

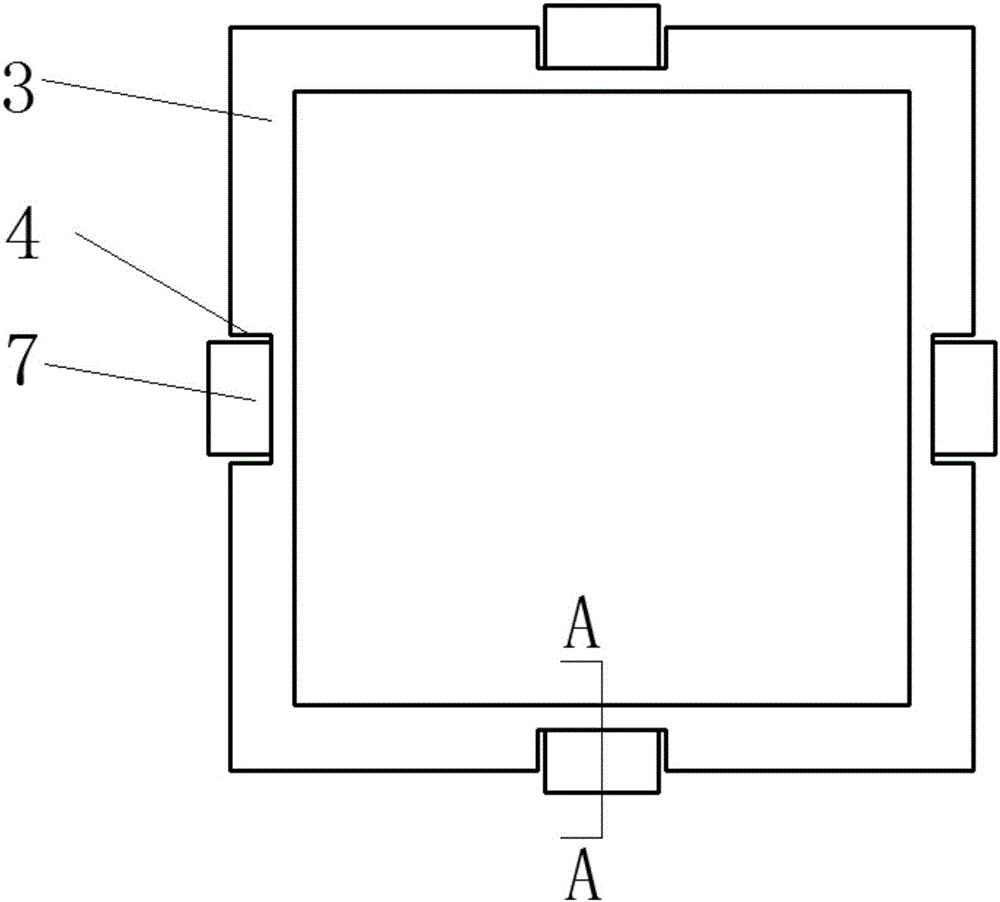

图2为本实用新型一种磁力积木的实施例2的垫片的结构示意图；

图3为本实用新型一种磁力积木的实施例2的垫片的A-A向剖视图；

图4为本实用新型一种磁力积木的实施例3的垫片的结构示意图；

图5为本实用新型一种磁力积木的实施例3的弹性块的结构示意图；

图6为本实用新型一种磁力积木的实施例4的垫片的结构示意图；

其中1，第一壳体；2，第二壳体；3，垫片；4，卡槽；5，磁铁；6，凸块；7，固定筒；8，弹性块；9，凹槽；10，磁性涂层；11，吸盘。

具体实施方式

下面结合附图详细说明本实用新型的优选实施方式。

实施例1

图1出示本实用新型一种磁力积木的具体实施方式：一种磁力积木，包括壳体与磁铁5，其中所述壳体的形状为多边形、椭圆形等，壳体包括上下对称的第一壳体1与第二壳体2，第一壳体1与第二壳体2通过超声波焊接连接在一起，第一壳体1与第二壳体2内之间设有垫片3，垫片3的每一个侧边上均设有若干卡槽4，所述磁铁5位于卡槽4内。

本实施例中，所述第一壳体1在所述卡槽4的下方设有“匚”型的凸块6，凸块6的上表面与所述垫片3相接触，所述第二壳体2在卡槽4的上方也设有凸块6，凸块6用于固定磁铁5。

实施例2

本实用新型一种磁力积木的具体实施方式：一种磁力积木，包括壳体与磁铁5，其中所述壳体包括第一壳体1与第二壳体2，第一壳体1与第二壳体2内之间设有垫片3，垫片3的每一个侧边上均设有若干卡槽4，所述磁铁5位于卡槽4内。

本实施例中，如图2和图3所示，所述垫片3在卡槽4处设有固定筒7，固定条的形状可以根据磁铁5的形状改变，固定筒7的一边上设有间隙，间隙的一侧与卡槽4相连，间隙的另一侧悬空设置，所述磁铁5位于固定筒7内，固定筒7将磁铁5固定，固定筒7上的间隙便于调整固定筒7的大小，适应不同的磁铁5。

实施例3

本实用新型一种磁力积木的具体实施方式：一种磁力积木，包括壳体与磁铁5，其中所述壳体包括第一壳体1与第二壳体2，第一壳体1与第二壳体2内之间设有垫片3，垫片3的每一个侧边上均设有若干卡槽4，所述磁铁5位于卡槽4内。

本实施例中，如图4和图5所示，所述卡槽4的两侧边上设有弹性块8，弹性块8在靠近卡槽4的一侧上设有凹槽9，卡槽4的侧边卡在凹槽9内，弹性块8的另一侧面上设有磁性涂层10，所述磁铁5位于两块弹性块8之间，磁铁5与弹性块8磁性涂层10的一侧面磁性相连，可以从两端将磁铁5卡住，避免磁铁5晃动。

实施例4

本实用新型一种磁力积木的具体实施方式：一种磁力积木，包括壳体与磁铁5，其中所述壳体包括第一壳体1与第二壳体2，第一壳体1与第二壳体2内之间设有垫片3，垫片3的每一个侧边上均设有若干卡槽4，所述磁铁5位于卡槽4内。

本实施例中，如图6所示，所述垫片3的拐角处的上下表面上均设有吸盘11，可以将垫片3固定在壳体上。

基于上述，本磁力积木是将磁铁5置于壳体内部，并采用超声波焊接技术将第一壳体1与第二壳体2完全密封，避免磁铁5掉落出，其内的垫片3上有卡槽4，可以将磁铁5的位置固定，避免磁铁5晃动，增长了磁力积木的使用寿命，也解决了磁铁5互相吸引而不易安装的问题。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
