一种带卡位锁基座的多功能拼装玩具的制作方法

本实用新型涉及儿童玩具应用技术领域，具体为一种带卡位锁基座的多功能拼装玩具。

背景技术：

在童年时代，玩具是我们不可或缺的游戏产品。不仅可以给我们的生活带来快乐，还可以开发我们童年的智力。随着科技的发展，现阶段，电动玩具已经替代了传统的机械玩具，电动玩具可以更好的开发孩童的智力。但是现有许多电动玩具功能比较单一，实用价值不是很高。因此，需要技术上的进步，改进现有技术中玩具的结构设计，使其功能更加多样化。

技术实现要素：

本实用新型的目的在于提供一种带卡位锁基座的多功能拼装玩具，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种带卡位锁基座的多功能拼装玩具，包括按压琴、可旋转角度罩、电子琴、固定件、拼接块、轮子、卡位锁、锁位孔和卡位槽，所述按压琴和电子琴通过可旋转角度罩安装在拼接块上，且按压琴和电子琴的螺柱上螺纹连接有固定件，所述拼接块上安装有轮子，所述卡位锁安装在拼接块的滑轨上，且拼接块的滑轨上设有卡位槽，拼接块上设置有锁位孔。

进一步，所述卡位锁中安装有卡位槽钩。

进一步，所述按压琴和电子琴与拼接块为可拆卸式结构。

进一步，所述拼接块上设有卡位锁基座，且卡位锁基座上设置有角度孔。

与现有技术相比，本实用新型的有益效果是：本实用新型结构新颖合理，使用方便，且该产品通过基座，可任意拼装，搭配，来实现多用途功能，增加玩趣和产品实用性；底部搭配的轮子，当儿童拼装成电子琴状态时，需要固定好位置，这时候，只需要把卡位锁拉向地面，实现产品的固定状态。当要拼装成学步车时，把卡位锁拉开，远离地面，实现轮子的滑动，实现了拼装玩具的多功能性。

附图说明

图1为本实用新型的结构示意图；

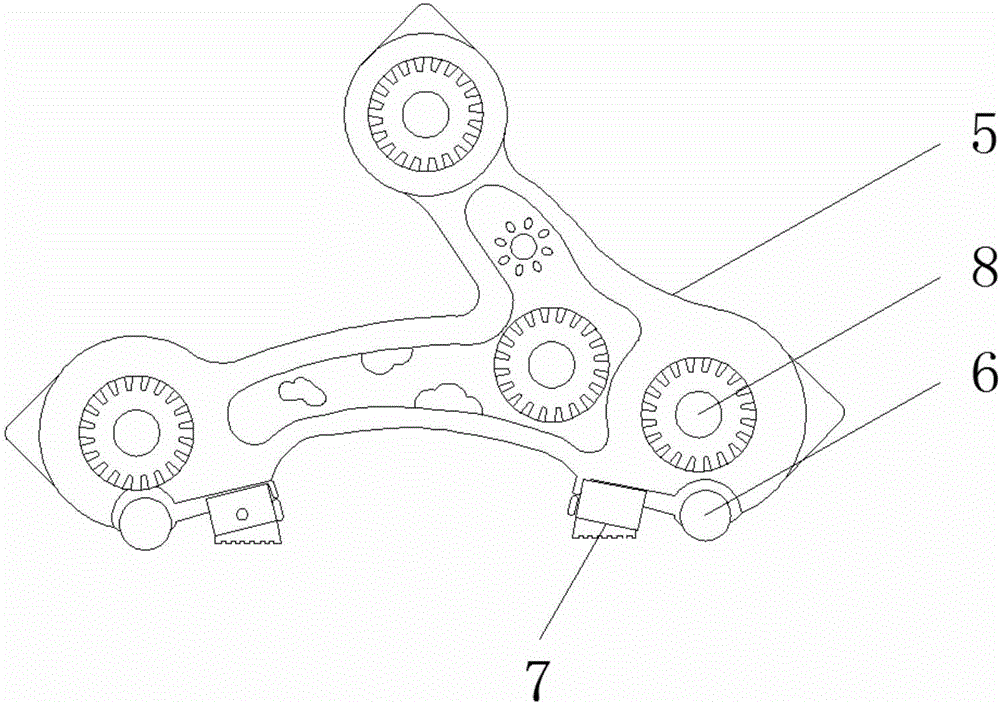

图2为本实用新型拼接块结构示意图；

图3为本实用新型卡位锁的结构示意图；

图4为本实用新型卡位锁的整体示意图；

图中：1-按压琴；2-可旋转角度罩；3-电子琴；4-固定件；5-拼接块；6-轮子；7-卡位锁；8-锁位孔；9-卡位槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种带卡位锁基座的多功能拼装玩具，包括按压琴1、可旋转角度罩2、电子琴3、固定件4、拼接块5、轮子6、卡位锁7、锁位孔8和卡位槽9，按压琴1和电子琴3通过可旋转角度罩2安装在拼接块5上，且按压琴1和电子琴3的螺柱上螺纹连接有固定件4，拼接块5上安装有轮子6，卡位锁7安装在拼接块5的滑轨上，且拼接块5的滑轨上设有卡位槽9，拼接块5上设置有锁位孔8，卡位锁7中安装有卡位槽钩，按压琴1和电子琴3与拼接块5为可拆卸式结构，拼接块5上设有卡位锁基座，且卡位锁基座上设置有角度孔。

具体使用方式：使用本实用新型工作时，当儿童拼装成电子琴状态时，需要固定好位置，这时候，只需要通过把卡位锁7拉向地面的方向按压，让内部卡位槽钩分离卡位，进而可以移动到另一个卡位处，利用底部按触面高度差，对轮子6进行固定，实现产品的固定状态；当要拼装成学步车时，把只需要通过把卡位锁7拉向远离地面的方向按压，让内部卡位槽钩分离卡位，进而可以移动到另一个卡位处，实现轮子6的滑动，通过按压琴1通过可旋转角度罩2，进行翻折，提供给儿童一个休息的板凳。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
