一种可以调节高度的舞蹈把杆的制作方法

本实用新型属于舞蹈训练器械领域，尤其是一种可以调节高度的舞蹈把杆。

背景技术：

舞蹈把杆是舞蹈形体训练过程中用来训练基本功的工具。在实际训练中，由于学员的身高存在较大差异，如成年舞蹈学员与儿童舞蹈学员的身高差异较大，因此将舞蹈把杆设计为高度可以调节的方式，传统的舞蹈把杆一般通过手动调节螺钉的方式，调节过程繁琐、费时费力。

经过检索，发现如下两篇与本专利申请相似的中国专利公开文献：

1、舞蹈把杆，公告号：CN204233691U，包括横杆，横杆两端分别设有一支撑杆，两支撑杆均设置在横杆同侧且相互平行，每一支撑杆的外部均设有一套管，所述套管内部设有一沿套管轴向延伸的锁紧环，该锁紧环的外径与套管内径相匹配，其内径与支撑杆的外径相匹配；且所述锁紧环沿轴向设有一开口槽；套管上设有螺孔，所述螺孔的最大投影面落在锁紧环外壁上；螺孔中设有与之螺接的锁紧螺母。

2、一种舞蹈把杆，公告号：CN205586471U，包括壳体，所述壳体前表面设有矩形开口，所述壳体内后侧表面设有一对同步直线电机，所述一对同步直线电机伸缩端上设有长度可调节支撑单元，所述壳体上表面设有伸出口，所述壳体内设有通过伸出口伸出壳体外的平面镜升降单元，所述长度可调节支撑单元是由分别设置在一对同步直线电机伸缩端，且可通过矩形开口伸出壳体外的套筒、设置在套筒前端，且与其内部相连通的圆口、设置在套筒内侧表面的一对滑轨、设置在套筒上的锁紧螺栓、嵌装在一对滑轨上，且可通过圆口伸出套筒外的伸缩杆、设置在一对伸缩杆前端的连接杆共同构成的。

通过对比发现，上述两篇公开文献与本专利申请在技术方案上存在较大不同。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种可以调节高度的舞蹈把杆，该舞蹈把杆具有高度可调的特点，可很好的适应不同身高的学员，提高学员训练效果。

本实用新型的方案是这样实现的：

一种高度可调的舞蹈把杆，包括横杆、支撑腿组件以及控制器，两根对称设置的支撑腿组件的底部安装底座，两根支撑腿组件的顶部固装有横杆，所述支撑腿组件为伸缩式结构，包括套管、丝杆以及丝母，所述套管内同轴安装丝杆，该丝杆中部同轴安装丝母，该丝母的外缘与套管内壁同轴固装在一起，该丝杆由安装在底座内的电机驱动。

而且，所述丝杆与底座之间同轴安装轴承。

而且，所述电机通过控制器控制，该控制器包括依次连接的面板和MCU。

而且，所述控制器与电机采用无线控制的方式。

本实用新型的优点和积极效果是：

本舞蹈把杆通过丝杆丝母的传动方式实现了调节横杆高度的目的，结构简单、易于实现。本舞蹈把杆可以根据需要调节横杆的高度，稳固性好，高度调节简单方便，省时省力。本实用新型结构简单、设计科学合理、调节方便、实用性强、智能化程度高，适用于不同身高的舞蹈练习者。

附图说明

图1是本实用新型的整体结构示意图；

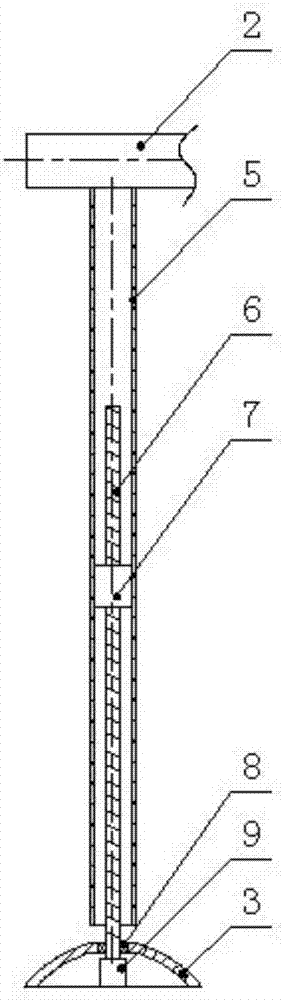

图2是图1中支撑腿组件的剖视图；

图3是图1中控制器的连接框图。

具体实施方式

下面结合附图并通过具体实施例对本实用新型作进一步详述。

一种可以调节高度的舞蹈把杆，如图1所示，包括横杆2、支撑腿组件1以及控制器4，两根对称设置的支撑腿组件的底部安装底座3，两根支撑腿组件的顶部固装有横杆。

本实用新型的创新点在于：

所述支撑腿组件为伸缩式结构，如图2所示，包括套管5、丝杆6以及丝母7，所述套管内同轴安装丝杆，该丝杆中部同轴安装丝母，该丝母的外缘与套管内壁同轴固装在一起，该丝杆由安装在底座内的电机9驱动。当丝杆旋转时，丝杆驱动丝母及套管沿其轴向产生上、下相对移动，从而实现调节横杆高度的目的。

所述丝杆与底座之间同轴安装轴承8。

所述电机通过控制器4控制，该控制器包括依次连接的面板和MCU，如图3所示。控制器与电机采用无线控制方式。

本舞蹈把杆的使用方法为：

通过面板输入学员的腿长或者身高等信息，并将信息发送给MCU，MCU接收到学员的信息后，并将处理后的信息通过无线的方式发送给两个底座内的电机，电机驱动丝杆旋转，从而调节了横杆的高度。

本把杆的优点效果为：

本舞蹈把杆通过丝杆丝母的传动方式实现了调节横杆高度的目的，结构简单、易于实现。本舞蹈把杆可以根据需要调节横杆的高度，稳固性好，高度调节简单方便。本实用新型结构简单、设计科学合理、调节方便、实用性强、智能化程度高，适用于不同身高的舞蹈练习者。

需要强调的是，本实用新型所述的实施例是说明性的，而不是限定性的，因此本实用新型包括并不限于具体实施方式中所述的实施例，凡是由本领域技术人员根据本实用新型的技术方案得出的其他实施方式，同样属于本实用新型保护的范围。
