舞蹈用压腿训练器的制作方法

本实用新型涉及舞蹈技术领域，具体为舞蹈用压腿训练器。

背景技术：

舞蹈是人类最古老的艺术形式之一，上古时代，它就充当原始人们交流思想和感情的工具，现代社会随着人们的生活水平的提高，人们逐渐对娱乐文化生活加大了兴趣，尤其是年轻男女对舞蹈更是钟爱有加，学习舞蹈首要的就是需要训练基本功，其中压腿是基本功中最必不可少的一个环节，然而传统的压腿训练器是与墙面或地面固定连接，所以传统压腿训练器不能随意调整压腿训练器的高度，不能满足不同人对压腿训练器高度要求。

技术实现要素：

本实用新型的目的在于提供舞蹈用压腿训练器，具备可自由升降的优点，解决了所以传统压腿训练器不能随意调整压腿训练器的高度，不能满足不同人对压腿训练器高度要求的问题。

为实现上述目的，本实用新型提供如下技术方案：舞蹈用压腿训练器，包括三角底座，所述三角底座的底部固定连接有防滑垫，所述三角底座的顶部固定连接有支撑管，所述支撑管的顶部套设有螺纹环，所述支撑管与螺纹环之间设置有轴承，所述支撑管的内部设置有螺纹杆，所述螺纹杆的顶部贯穿螺纹环并延伸至螺纹环的顶部，所述螺纹环与螺纹杆螺纹连接，所述螺纹杆的底部固定连接有阻挡块，所述螺纹杆顶部固定连接有升降管，所述升降管的正表面开设有长孔，所述升降管的两侧均开设有通孔，所述升降管的内腔设置有升降板，所述升降板的一侧贯穿升降管并延伸至升降管的外部，所述升降板位于升降管内腔的一侧开设圆孔，所述升降板位于升降管外部的一端固定连接有压腿杆，所述升降管的右侧贯穿设置有螺栓，所述螺栓的左端依次贯穿通孔和圆孔并延伸至升降管的外部，所述螺栓位于升降管左侧的一端套设有螺母，所述升降板位于升降管内腔的一端开设有滚轮槽，所述滚轮槽的内壁通过转轴活动连接有滚轮。

优选的，所述压腿杆的正表面固定连接有方形手扶杆，所述方形手扶杆与三角底座平行。

优选的，所述压腿杆的两端且位于方形手扶杆的两侧均套设有橡胶垫。

优选的，所述升降板远离滚轮槽的一端固定连接有防脱板，所述防脱板位于升降管的内腔且与升降管的内壁接触。

优选的，所述螺纹杆的表面设置有外螺纹，所述螺纹环的内部设置有与外螺纹相适配的内螺纹，所述螺纹环的外表面设置有防滑纹。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置螺纹环、轴承、螺纹杆、升降管、长孔、通孔、圆孔、螺栓和螺母，不仅可以通过升降管、长孔、通孔、圆孔、螺栓和螺母对压腿杆的高度进行粗调，还可以通过螺纹环、轴承和螺纹杆对压腿杆的高度进行细微调节，达到任意需求的高度，解决了传统压腿训练器不能随意调整压腿训练器的高度，不能满足不同人对压腿训练器高度要求的问题。

2、本实用新型通过设置三角底座和防滑垫能够使压腿训练器增大与地面摩擦力，加大压腿训练器的稳定性，通过滚轮槽和滚轮的设置能够有效减少升降板与升降管内壁的摩擦力，使压腿杆的活动更方便，通过方形手扶杆和橡胶垫的使用能够有效增强压腿者压腿时的稳定性，通过设置防滑纹能够有效加大操作者对螺纹环的摩擦力，从而使螺纹杆上升的更为快速和高效。

附图说明

图1为本实用新型结构示意图；

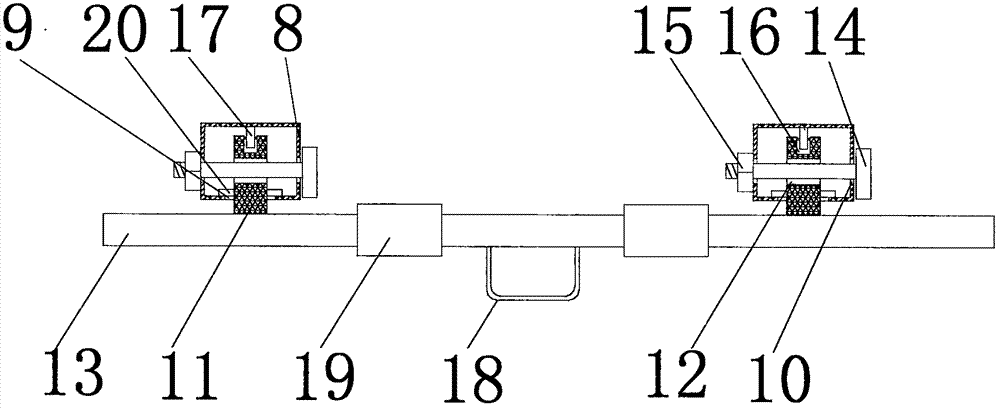

图2为本实用新型结构俯视示意图；

图3为本实用新型结构三角底座、支撑管、螺纹杆和升降管的连接结构示意图；

图4为本实用新型结构A-A的局部放大示意图；

图5为本实用新型结构B-B的局部放大示意图。

图中：1三角底座、2防滑垫、3支撑管、4螺纹环、5轴承、6螺纹杆、7阻挡块、8升降管、9长孔、10通孔、11升降板、12圆孔、13压腿杆、14螺栓、15螺母、16滚轮槽、17滚轮、18方形手扶杆、19橡胶垫、20防脱板、21防滑纹。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，舞蹈用压腿训练器，包括三角底座1，三角底座1的底部固定连接有防滑垫2，设置三角底座1和防滑垫2能够使压腿训练器增大与地面摩擦力，加大压腿训练器的稳定性，三角底座1的顶部固定连接有支撑管3，支撑管3的顶部套设有螺纹环4，支撑管3与螺纹环4之间设置有轴承5，支撑管3的内部设置有螺纹杆6，螺纹杆6的表面设置有外螺纹，螺纹环4的内部设置有与外螺纹相适配的内螺纹，螺纹环4的外表面设置有防滑纹21，通过设置防滑纹21能够有效加大操作者对螺纹环4的摩擦力，从而使螺纹杆6上升更为快速和高效，螺纹杆6的顶部贯穿螺纹环4并延伸至螺纹环4的顶部，螺纹环4与螺纹杆6螺纹连接，螺纹杆6的底部固定连接有阻挡块7，螺纹杆6顶部固定连接有升降管8，升降管8的正表面开设有长孔9，升降管8的两侧均开设有通孔10，升降管8的内腔设置有升降板11，升降板11的一侧贯穿升降管8并延伸至升降管8的外部，升降板11位于升降管8内腔的一侧开设圆孔12，升降板11位于升降管8外部的一端固定连接有压腿杆13，压腿杆13的正表面固定连接有方形手扶杆18，方形手扶杆18与三角底座1平行，压腿杆13的两端且位于方形手扶杆18的两侧均套设有橡胶垫19，通过方形手扶杆18和橡胶垫19的使用能够有效增强压腿者压腿时的稳定性，升降管8的右侧贯穿设置有螺栓14，螺栓14的左端依次贯穿通孔10和圆孔12并延伸至升降管8的外部，螺栓14位于升降管8左侧的一端套设有螺母15，升降板11位于升降管8内腔的一端开设有滚轮槽16，升降板11远离滚轮槽16的一端固定连接有防脱板20，防脱板20位于升降管8的内腔且与升降管8的内壁接触，滚轮槽16的内壁通过转轴活动连接有滚轮17，通过滚轮槽16和滚轮17的设置能够有效减少升降板与升降管11内壁的摩擦力，使压腿杆13的活动更方便，通过设置螺纹环4、轴承5、螺纹杆6、升降管8、长孔9、通孔10、圆孔12、螺栓14和螺母15，不仅可以通过升降管8、长孔9、通孔10、圆孔12、螺栓14和螺母15对压腿杆13的高度进行粗调，还可以通过螺纹环4、轴承5和螺纹杆6对压腿杆13的高度进行细微调节，达到任意需求的高度，解决了传统压腿训练器不能随意调整压腿训练器的高度，不能满足不同人对压腿训练器高度要求的问题。

使用时，若需要进行高度调节，首先将螺母15从螺栓14上取下，通过抬高或降低压腿杆13进行高度的粗略调节，调节至需要高度时，将螺栓14依次插入对应的通孔10和圆孔12，然后套上螺母15拧紧，就可以进行粗略调节，如果需要对压腿杆13的高度进行细微调节时，通过旋转螺纹环4可以促使螺纹杆6上下运动进而可以进行细微调节。

综上所述：该舞蹈用压腿训练器，通过设置螺纹环4、轴承5、螺纹杆6、升降管8、长孔9、通孔10、圆孔12、螺栓14、螺母15，解决了传统压腿训练器不能随意调整压腿训练器的高度，不能满足不同人对压腿训练器高度要求的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
